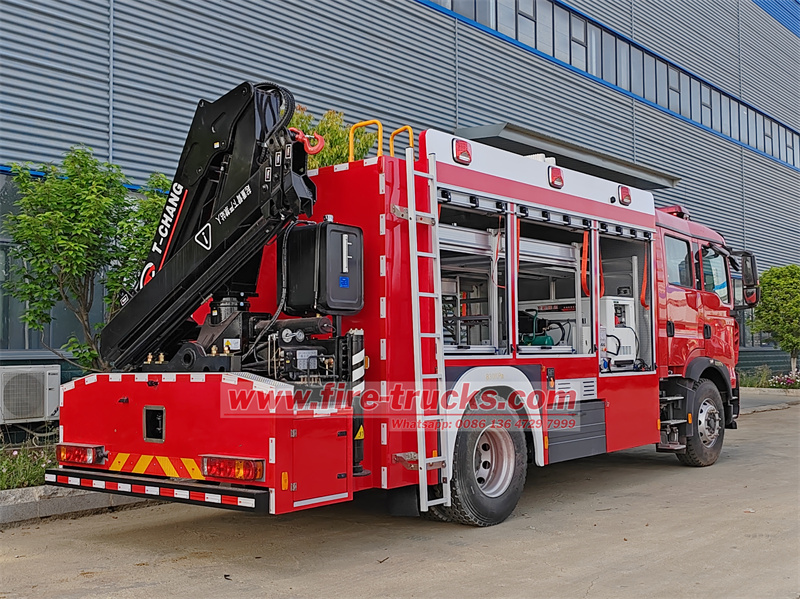

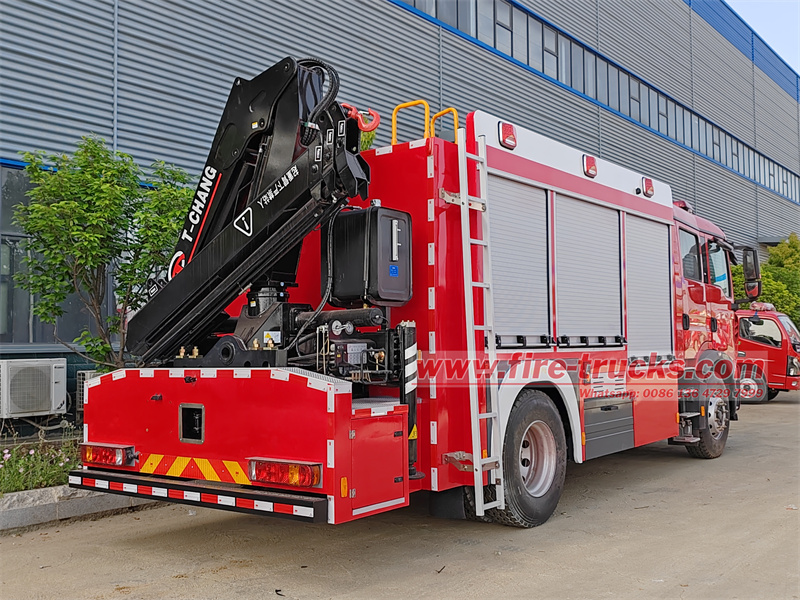

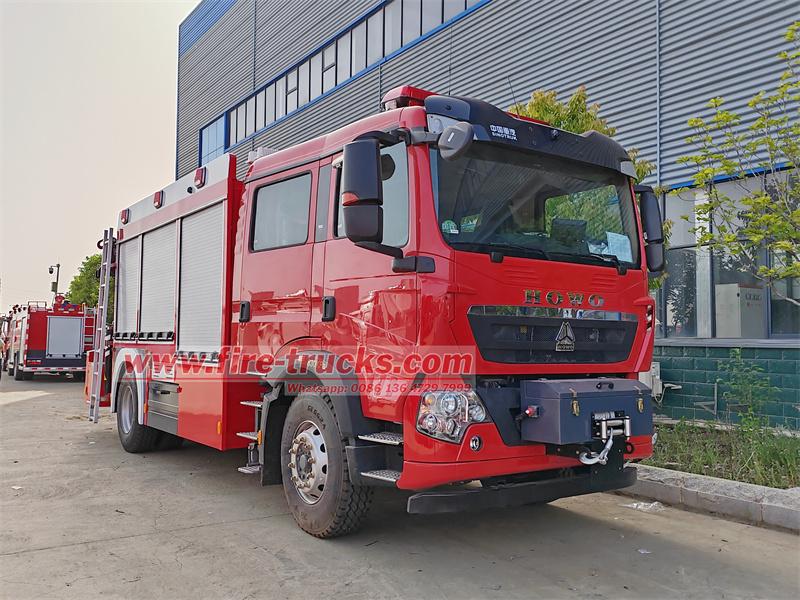

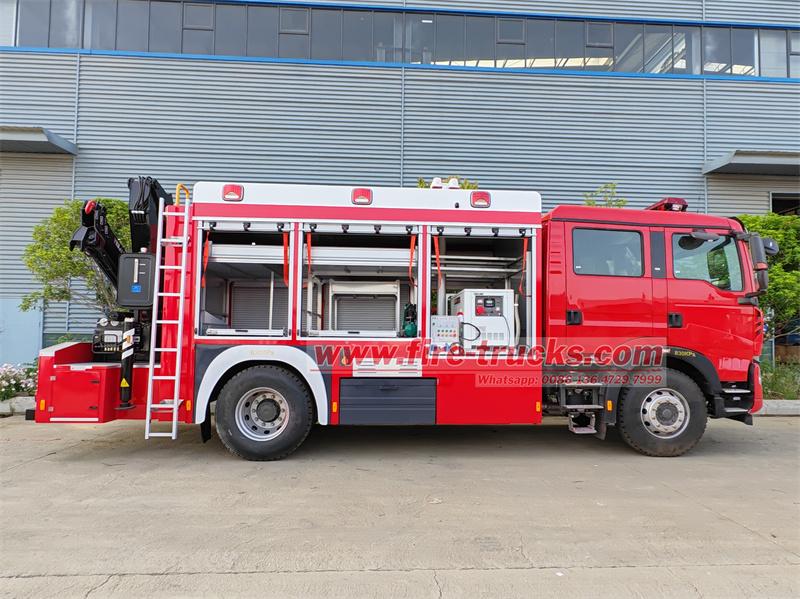

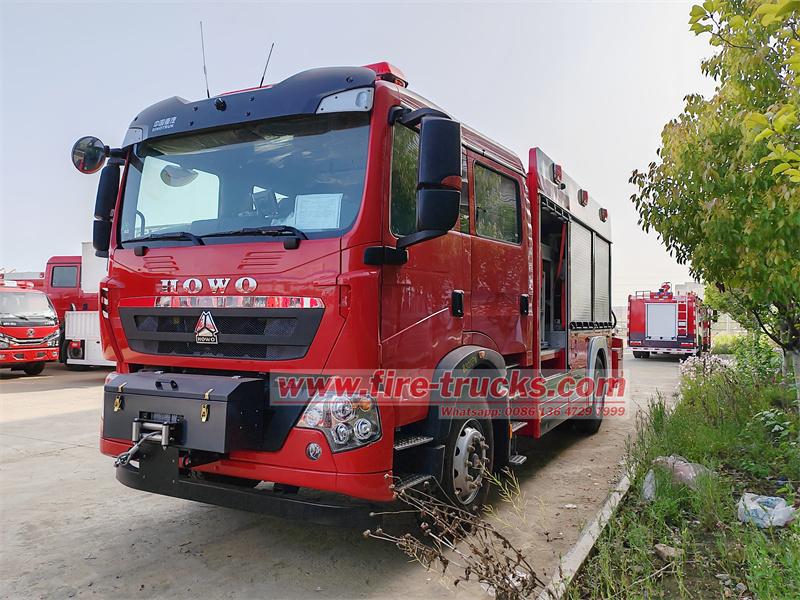

Katlanır kollu vinçli HOWO TX350 4x2 itfaiye ve kurtarma aracı, howo TX350 4x2 itfaiye aracı şasesi baz alınarak modifiye edilmiş, 2+4 koltuklu, 4600 mm dingil mesafesine sahip, SINOTRUK MC07H.35-60 motorlu, 350 BG, Euro VI 7.36 L emisyonlu, SINOTRUK 8 vitesli şanzımanlı, aracın ön kutusunda itfaiye aracının üst kısmındaki kaldırma ve indirme ışıklarını kontrol etmeye ve jeneratörün voltaj ve akım frekansını izlemeye yarayan yangın mobil aydınlatma cihazı bulunmaktadır. Araçta güç erişim/çıkış arayüzü, el kumanda arayüzü, acil fren, senkron jeneratör seti, SmartGen jeneratör seti kontrolörü, üç fazlı devre kesici şalteri, tek fazlı devre kesici şalter lambası, ZFDQ02 otomatik ayırma şarj ve şişirme cihazı ve aracın arkasında dengeleyiciler, sol ve sağ çalışma kolları vb. ile donatılmış bir T-CHENG SQ5ZA2 5 tonluk katlanır kollu vinç bulunmaktadır.
Kamyon Modeli:
PT5190GXHTanker Yapısı:
Inner aluminum alloyÇalışma kapasitesi:
5tons knuckle craneDingil mesafesi:
4600mmAks tahriki:
4x2,LHDMotor Gücü:
350HPMotor Modeli:
SINOTRUK MC07H.35-60Açıklama:

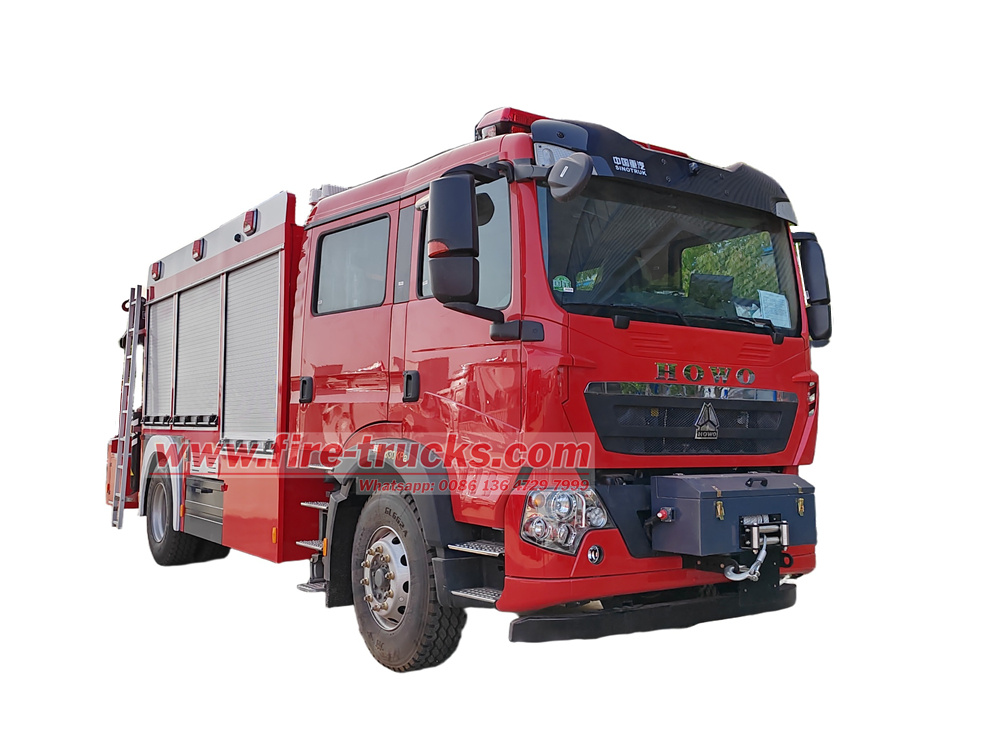

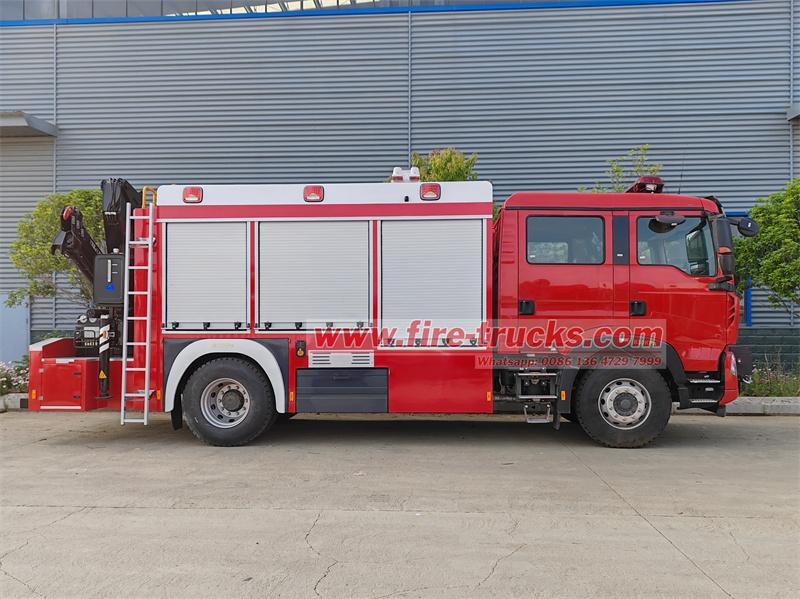

HOWO 4x2 Mobile Lighting Fire Truck with knuckle CraneHidrolik vinçli Howo çok amaçlı itfaiye aracı Sinotruk HOWO TX350 şasisi üzerine inşa edilmiş, 350 beygir gücünde Euro VI motor ve 8 vitesli şanzıman, 4600 mm dingil mesafesi ve 2+4 kişilik kabin ile donatılmış çok amaçlı özel bir araçtır. Araç yangın aydınlatma, acil durum güç kaynağı ve kurtarma kaldırma işlevlerini entegre eder. Ön kutu akıllı aydınlatma kontrol sistemi, kaldırma aydınlatması ve SmartGen jeneratör seti ile donatılmıştır, üç fazlı/tek fazlı güç çıkışını destekler ve bir ZFDQ02 otomatik şişirme ve şarj cihazı ile donatılmıştır. Kuyruk, ağır kaldırma ihtiyaçlarını karşılamak için hidrolik destek ayakları ve çift çalışma kollarına sahip T-CHENG SQ5ZA2 beş tonluk katlanır kollu vinç ile donatılmıştır. Araç kompakt ve tasarım olarak verimlidir, yangın kurtarma, gece kurtarma, güç onarımı ve diğer sahneler için uygundur ve hem güce, hem güvenliğe hem de çok yönlülüğe sahiptir. Acil kurtarma alanında profesyonel bir ekipmandır.
● İtfaiye kurtarma aracı tasarımında 30 yıllık deneyim
[eğer !supportLineBreakNewLine]
[son]
● Uygun kamyonu seçmenize yardımcı olacak profesyonel satış ekibimiz.
● Kaliteyi garanti altına almak için sıkı bir QC ekibi kurun
● Hızlı teslimat süresi, Hızlı 10 günlük kargo süresi
● 24 ay uzun garanti süresi güvencesi
Ürün Parametreleri
Hidrolik vinçli Howo çok amaçlı itfaiye aracı |
||||||
Ana özellikler |
Kamyon markası |
GÜÇ YILDIZI |
||||
Genel boyutlar (U*G*Y) |
9055×2500×3450mm |
|||||
Kabin |
SINOTRUK TX350 kabin, mürettebat kabini, 2+4 koltuk, ayarlanabilir direksiyon simidi, EURO yeni tip ısıtma ve havalandırma sistemi, Alman VDO göstergeleri, emniyet kemerleri, harici çamurluk, stereo radyo/kaset kaydedici, klima |
|||||
GVW/Boş ağırlık |
19200 / 11580kg |
|||||
Sürücü modeli |
4X2, soldan direksiyonlu |
|||||
Dingil mesafesi |
4600mm |
|||||
Lastik ebadı ve numarası |
315/80R22.5,6+1tekerlek |
|||||
Bulaşma |
SINOTRUK 8 vitesli şanzıman, manuel |
|||||
Renk |
Kırmızı, standart. |
|||||
Maksimum hız |
95km/saat |
|||||
Motor |
Tip |
Sıralı altı silindirli, su soğutmalı, dört zamanlı, süperşarjlı, ara soğutmalı, yüksek basınçlı ortak raylı, dizel |
||||
Motor modeli |
SINOTRUK MC07H.35-60 |
|||||
Beygir gücü |
350 Beygir/ 257 kW |
|||||
Yerinden edilme |
7,36L |
|||||
Anma hızı |
2200 devir/dakika |
|||||
Maksimum tork |
1400N.m |
|||||
Maksimum tork hızı |
1200-1600 devir/dakika |
|||||
Emisyon |
AVRO 6 |
|||||
Üst Vücut Spesifikasyonu |
||||||
Vinç |
Vinç miktarı |
1 |
||||
Maksimum Çekme Gücü Vincin |
3000KG |
|||||
Sürücü tipi: |
Elektrik |
|||||
Vincin hızı |
8 m/dak |
|||||
Dizel Jeneratör Seti |
Örnek |
GF-50 |
||||
Jeneratör Gücü |
50 kW |
|||||
Soğanlar |
4 adet * 500W |
|||||
Maksimum rüzgar hızı |
<6. sınıf |
|||||
Anma frekansı |
50Hz |
|||||
Anma gerilimi |
400V |
|||||
SmartGen jeneratör kontrolörü |
Tip |
CANBUS+RS485+USB |
||||
Çalışma Gücü Aralığı |
DC(8-35)V |
|||||
Çalışma Sıcaklığı |
(-25~+70) ℃ |
|||||
Görüntülemek |
Çok dilli LCD |
|||||
Ticaret Limanları |
USB/RS232/RS485/CAN |
|||||
Motor Tipi |
MPU/KAN |
|||||
AC Sistemi |
3P4W 15V-360V (ph-N) 3P3W 30V-620V (ph-ph) 1P2W 15V-360V (ph-N) 2P3W 15V-360V (ph-N) |
|||||
Çalışma Modu |
Otomatik/Durdur/Manuel |
|||||
Alarm Koruması |
Uyarı/Kapatma |
|||||
Kaldırma aydınlatma sistemi |
Kaldırma çubuğu |
Alüminyum alaşımı |
||||
Tip |
Pnömatik |
|||||
Yerden maksimum yükseklik |
8m |
|||||
Hava besleme basıncı |
≥ 0,3 MPa |
|||||
Kaldırma hızı |
≤ 8 saniye |
|||||
Kaldırma ağırlığı: 45kg |
45 kilo |
|||||
Kurulum yeri |
Kutunun ön tarafında |
|||||
Gimbal: alüminyum alaşımı |
Alüminyum alaşımı |
|||||
Saha: ≥± 90 ° |
Saha: ≥± 90 ° |
|||||
Sol ve sağ dönüş |
± 150 ° |
|||||
Gerilim |
220V/24V |
|||||
Güç dağıtım kutusu |
Fonksiyon kontrol tuşları, aletler ve çeşitli işlemler ile donatılmış olup, hepsi kontrol kutusu üzerinde yoğunlaşmıştır ve tüm çalışan eylemleri doğru ve hızlı bir şekilde kontrol edebilir ve kablosuz tuşları yapılandırabilirsiniz. |
|||||
Gimbal: alüminyum alaşımı |
Gimbal: alüminyum alaşımı |
|||||

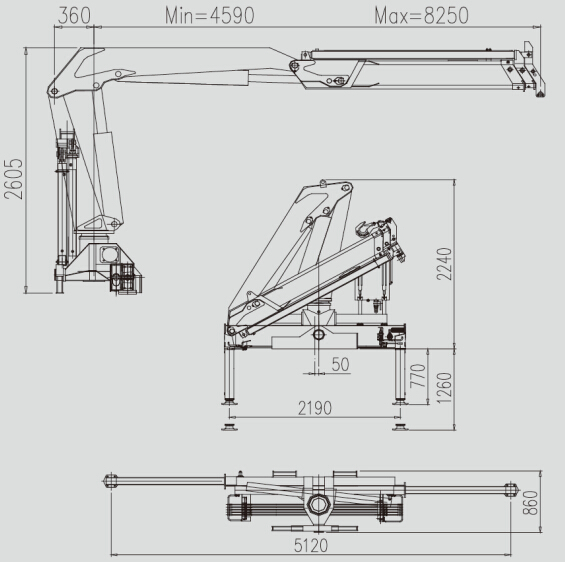

Katlanır bomlu vinç |
Örnek |
SQ5ZA2 |
||||
Maksimum kaldırma kapasitesi |
5000KG |
|||||
Maksimum kaldırma yüksekliği |
12,5 metre |
|||||
Maksimum çalışma yarıçapı |
10 metre |
|||||
Vinç ağırlığı |
1800kg |
|||||
Maksimum kaldırma anı |
10T.m |
|||||
Önerilen güç |
30KW |
|||||
Önerilen hidrolik akış |
40L/dk |
|||||
Anma hidrolik basıncı |
28Mpa |
|||||
Yağ tankı kapasitesi |
80L |
|||||
Dönme açısı |
400° |
|||||
Montaj boyutu |
1070mm |
|||||

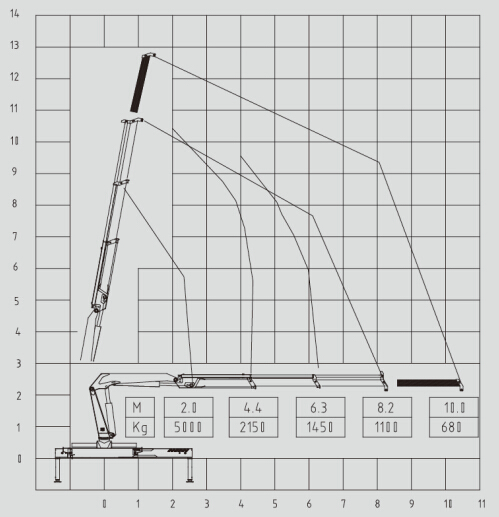

Çalışma Yarıçapı(m) |
2.0 |
4.45 |
6.35 |
8.25 |
10 |
|
Nominal yükleme (kg) |
5000 |
2150 |
1450 |
1100 |
680 |
Ürün Uygulamaları
★ Şasi yapılandırması
Sürüş ve dingil mesafesi: 4×2 çekişli form, 4600mm dingil mesafesi, hem hareket kabiliyeti hem de taşıma kapasitesi göz önünde bulundurularak, şehirlerin ve karmaşık arazilerin acil ihtiyaçlarına uyum sağlıyor.
Güç sistemi: Sinotruk MC07H.35-60 dizel motor, 7.36L hacim, 257kW (350 beygir) maksimum çıkış gücü, 8 ileri manuel şanzımanla eşleştirilmiş, güçlü ve Ulusal VI emisyon standartlarına uygun.
Vücut yapısı: Toplam kütle 19,2 ton, çift sıralı kabin tasarımı, çalışma alanı ve geçiş kabiliyeti dikkate alınarak yapılmıştır.
Şasi yükü: Aracın stabilitesini ve yük kapasitesini garanti altına almak için 6 adet 315/80R22.5 lastik, 4/5 yaprak yay, ön tekerlek izi 1950mm, arka tekerlek izi 1848mm ile donatılmıştır.
Güvenlik ve kontrol: Çift devreli fren sistemini benimser ve kontrol esnekliğini artırmak için ABS, hidrolik direksiyon ile donatılmıştır, yüksek yoğunluklu kurtarma operasyonlarını destekler.
★ Üst fonksiyonel modül: aydınlatma, güç üretimi ve kaldırma "üç kılıç bir arada"

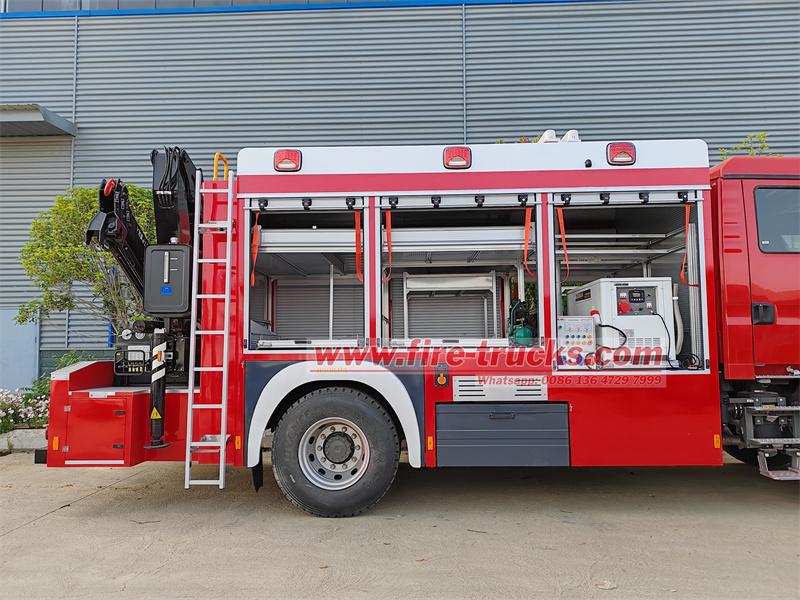

1. Ön kutu: akıllı aydınlatma ve güç merkezi
• Yangın mobil aydınlatma sistemi
Çatı kaldırma aydınlatması: LED ışık kaynağı, parlaklık ≥ 30.000 lümen, 0-8 metre yükseklik ayarı desteği, 360° yatay dönüş, 50 metreden fazla kapsama yarıçapı, gece yangınla mücadele, yer altı uzay arama ve kurtarma ve diğer sahneler için uygundur.

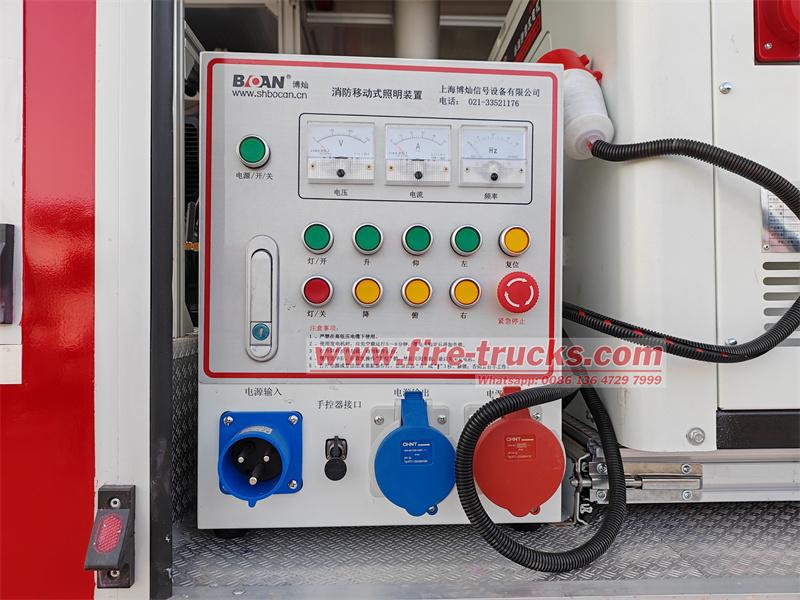

Akıllı konsol: Entegre jeneratör voltajı, akımı, frekansı gerçek zamanlı izleme, tek tuşla aydınlatma modunu (güçlü ışık/flaş/SOS) değiştirme ve ayrılmış el kumandası arayüzü, uzaktan kablosuz kontrolü destekler.
• Güç garanti sistemi

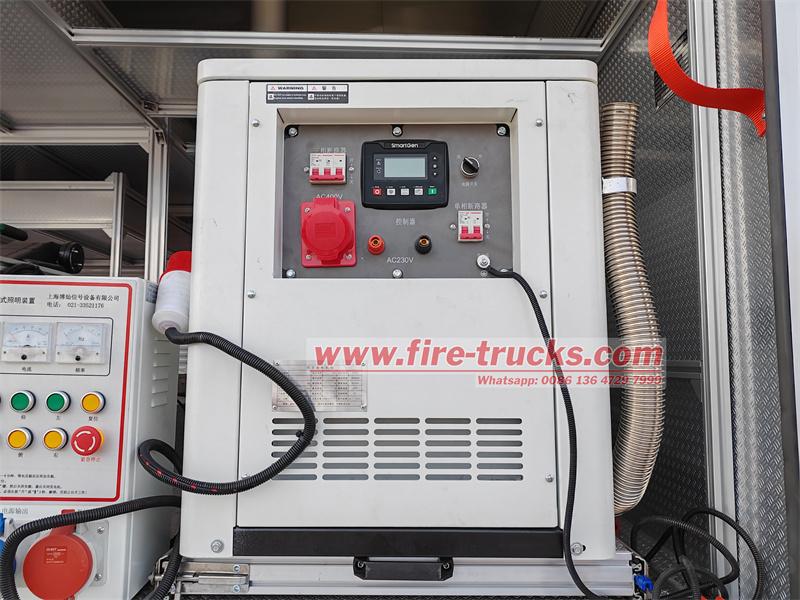

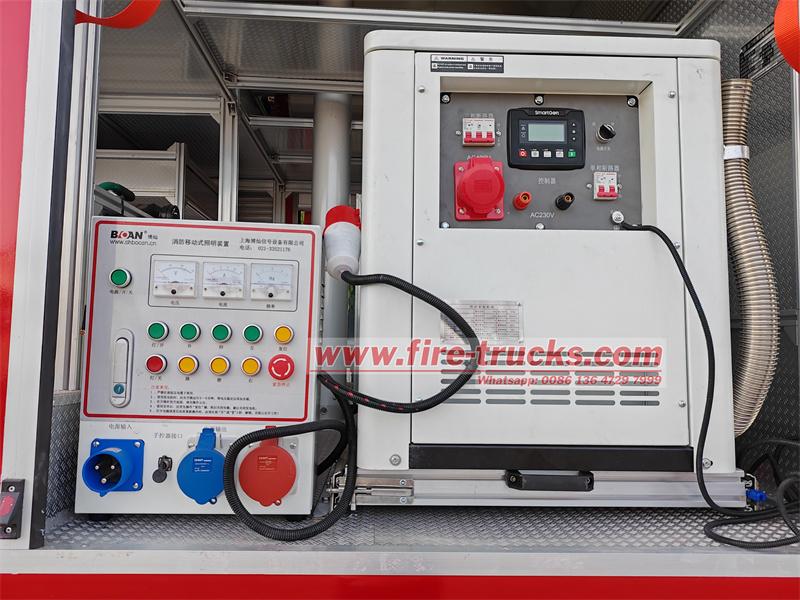

Senkron jeneratör seti: anma gücü 50kW, kesme makinelerinin, su pompalarının, iletişim baz istasyonlarının ve diğer ekipmanların güç kaynağı ihtiyaçlarını karşılar.

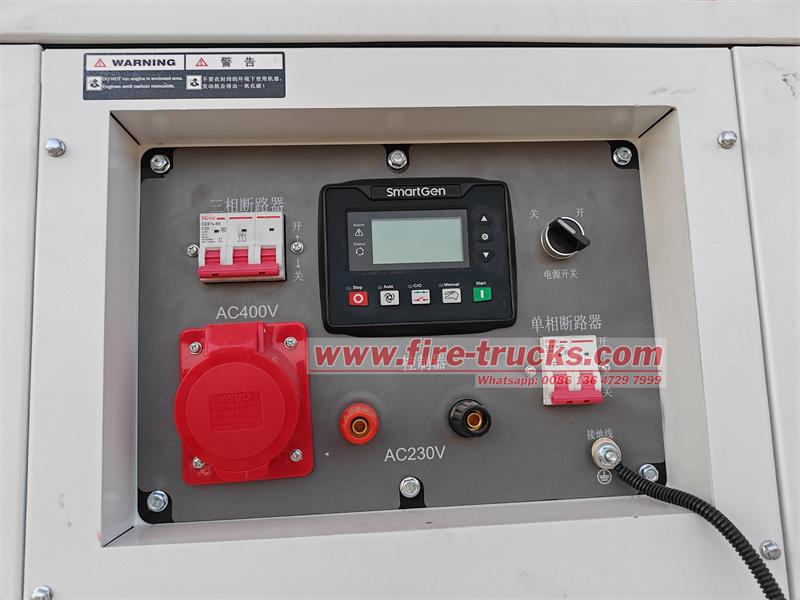

SmartGen kontrolörü: çıkış voltajını (230V/400V) otomatik olarak ayarlar, güç güvenliğini sağlamak için dahili aşırı yük, kısa devre, ters faz koruması.
Sigorta matrisi: Üç fazlı/tek fazlı bağımsız kontrol anahtarı, çoklu cihaz hiyerarşik güç kaynağını destekler, yerel arıza nedeniyle tüm aracın elektrik kesintisini önler.
• Entegre şarj ve şişirme cihazı

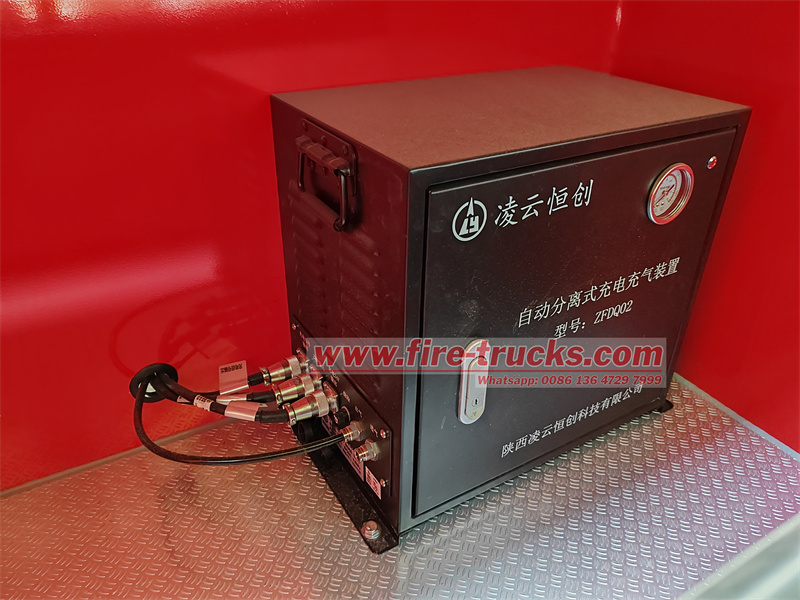

ZFDQ02 otomatik ayırma sistemi: 10 dakika içinde hayat kurtarıcı hava yastığını ve şişirilebilir çadırı (basınç ≥ 0,8 kPa) hızla doldurun, birden fazla cihazı paralel olarak şarj edin, pil türünü otomatik olarak belirleyin ve aşırı şarjı önleyin.
2. Kuyruk ekipmanı: Ağır kurtarma için 5 tonluk katlanır kollu vinç - "mekanik kol"

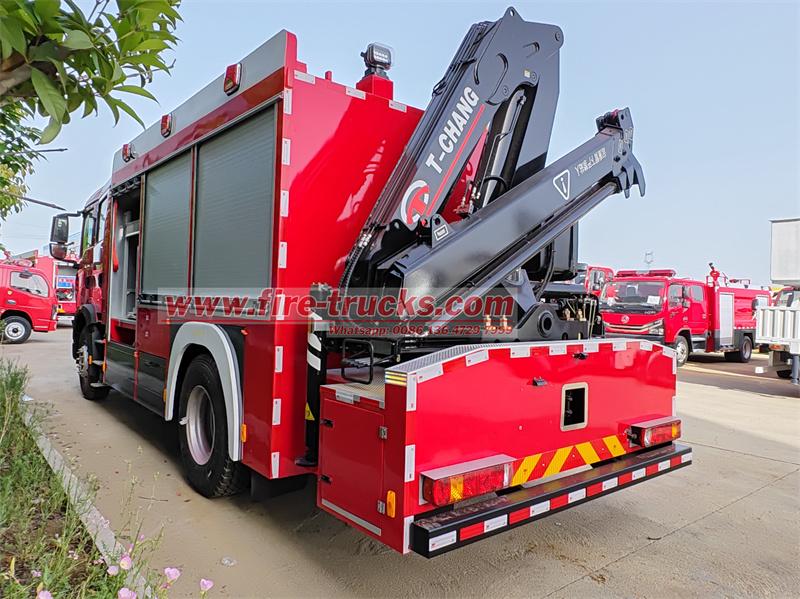

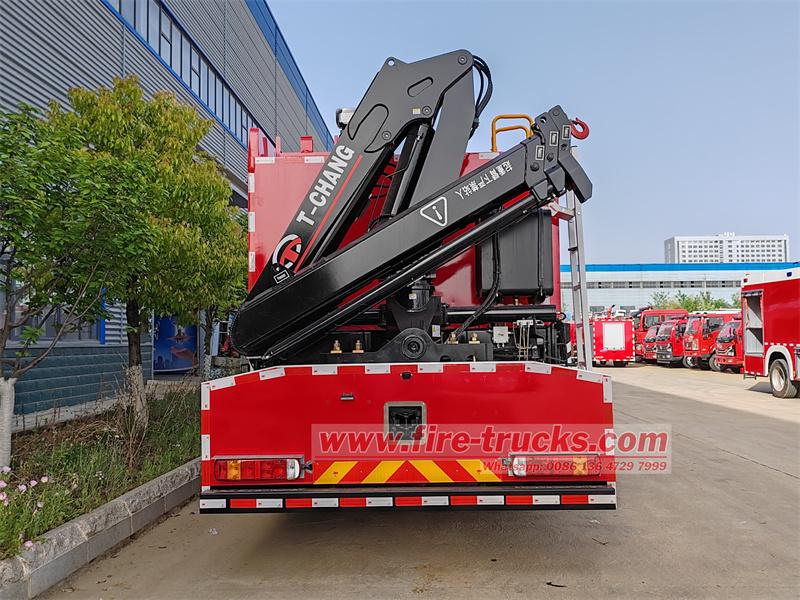

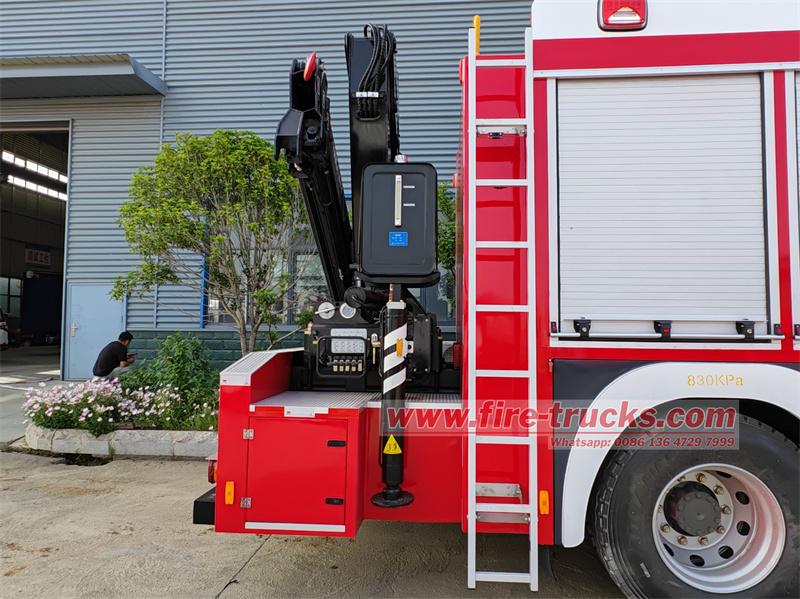

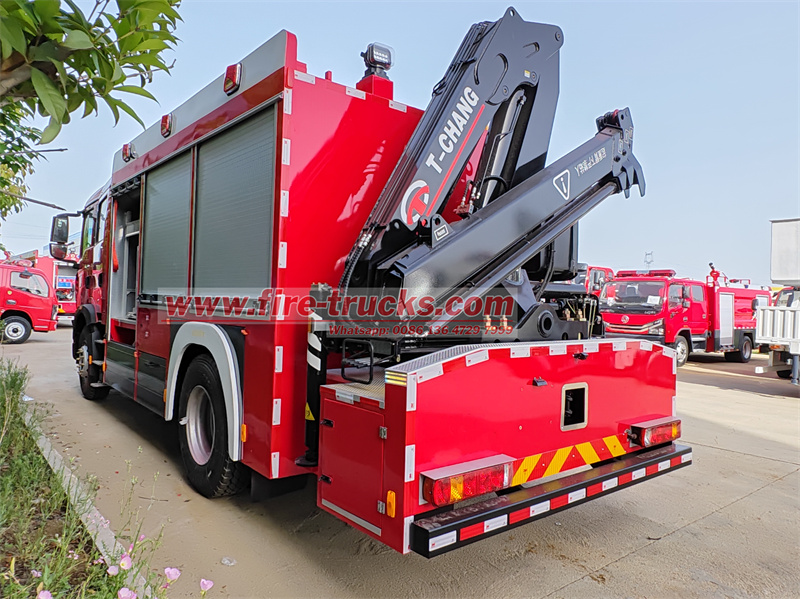

• T-CHENG SQ5ZA2 katlanır kollu vinç
Kaldırma kapasitesi: Maksimum 5 ton (kısa kol mesafesi), kazalı araç kaldırma, ağır ekipman transferi, engel temizleme ve diğer görevler için uygundur.
Katlanır kol tasarımı: maksimum kaldırma yüksekliği 12,5 m, maksimum çalışma yarıçapı 10 metre, Maksimum kaldırma momenti 10T.m.
Hidrolik destek sistemi: Kuyruktaki 2 adet bağımsız dengeleyici ayak, ±5° eğimde çalışmayı destekler ve kaldırma stabilitesi geleneksel düz kollu vinçlerden daha iyidir.
• Rahat kullanım

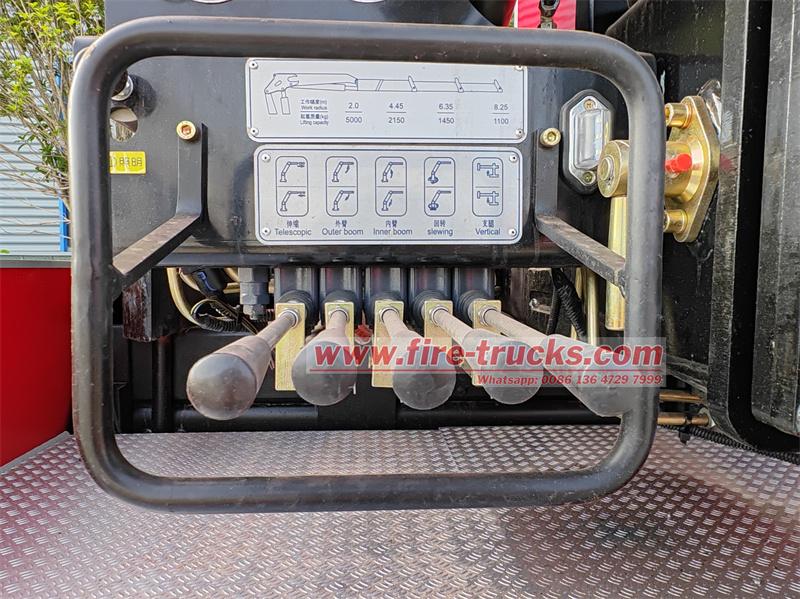

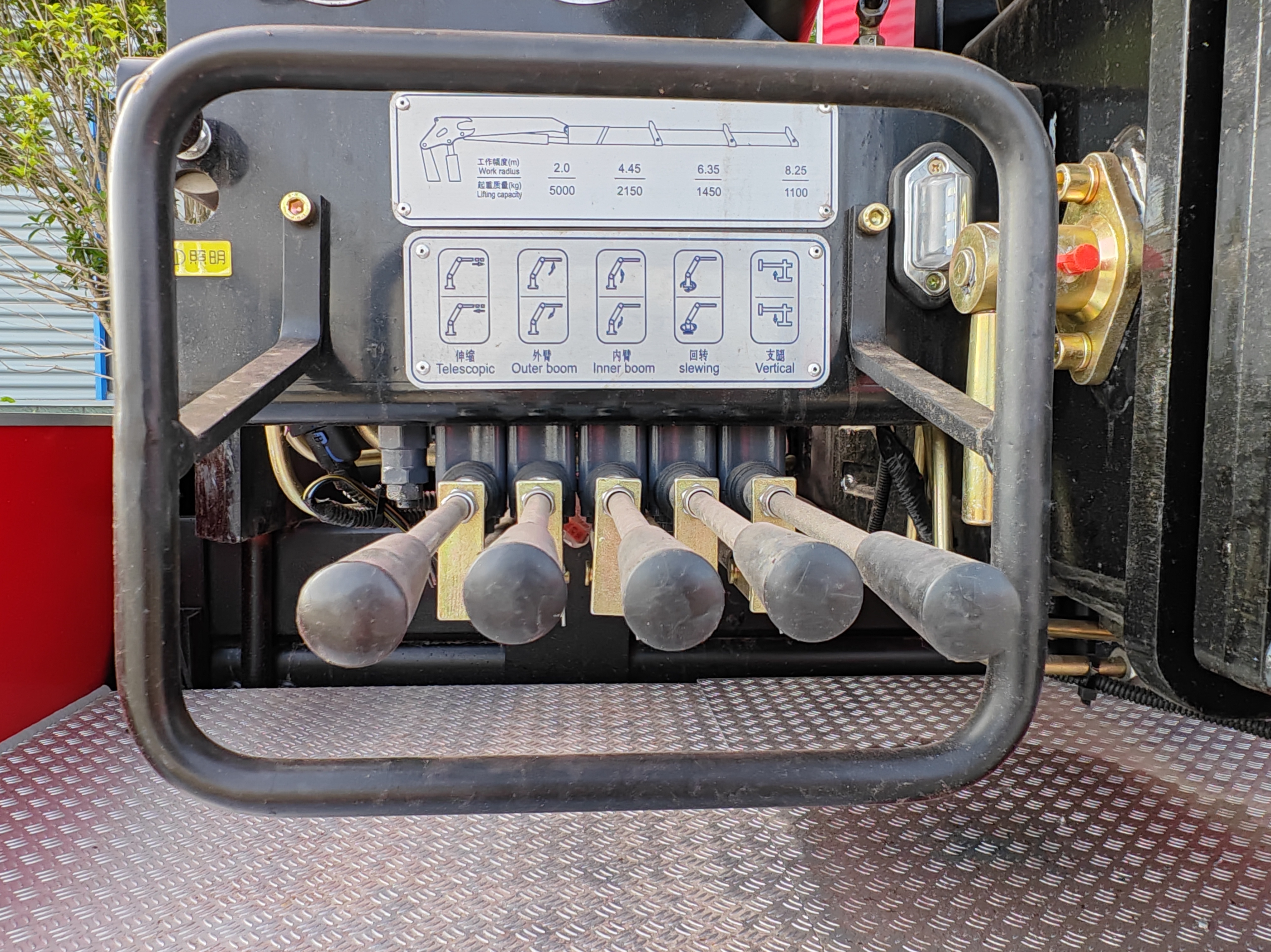

Sol ve sağ çift joystick: Hem ana konsol hem de bomun ucu, kör nokta riskini azaltmak için uzaktan ve yerinde senkron kontrolü destekleyen joystick'lerle donatılmıştır.
Acil fren butonu: Tek tıklamayla bom hareketi kilitlenerek aşırı yük veya yanlış kullanımdan kaynaklanan ikincil kazaların önüne geçilir.
★ Uygulama senaryoları: Tüm felaket kurtarma ihtiyaçlarını karşılar
1. Gece yangın söndürme
Çatı aydınlatması itfaiyecilere net bir görüş sağlıyor, jeneratör seti merdivenli kamyonu ve yıkım aletlerini çalıştırıyor ve katlanır kollu vinç çöken nesneleri hızla taşıyarak kurtarma kanallarını açıyor.
2. Deprem/sel sonrası yeniden yapılanma
Şişirilebilir cihaz kısa sürede geçici bir barınak inşa ediyor, aydınlatma gece inşaatının güvenliğini sağlıyor ve vinç, yeniden inşa verimliliğini artırmak için önceden hazırlanmış panelleri ve kurtarma malzemelerini kaldırıyor.
3. Trafik kazası kurtarma
Katlanır kollu vinç, devrilen aracı kaldırıyor, aydınlatmalar yaralıların nakli için aydınlatma sağlıyor ve jeneratör seti de yaşam dedektörü ve kesme makinesine güç vererek kurtarma süresini kısaltıyor.
4. Büyük etkinlikler için güvenlik
Mobil enerji santrali ve aydınlatma kulesi olarak konser, spor müsabakaları vb. etkinliklerde acil destek sağlıyor, ani elektrik kesintilerine veya ekipman arızalarına müdahale ediyor.
