Isuzu su tankeri itfaiye motoru

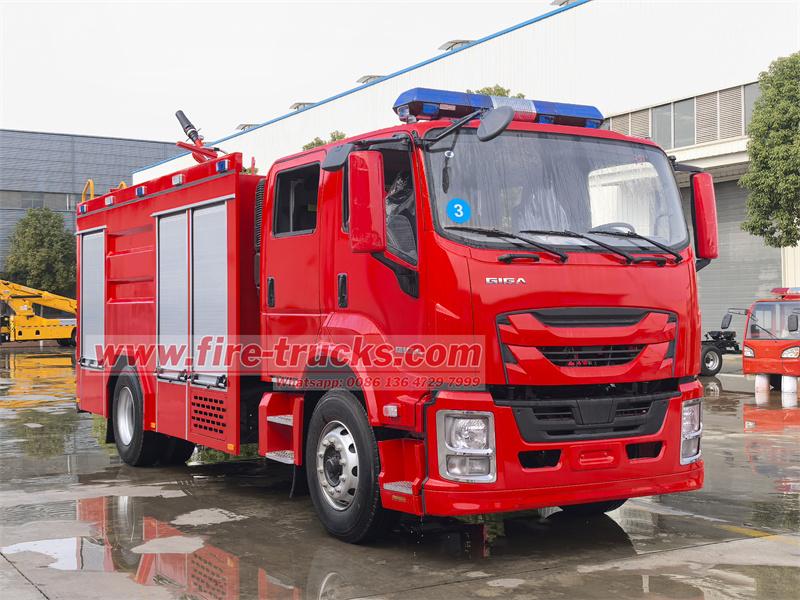

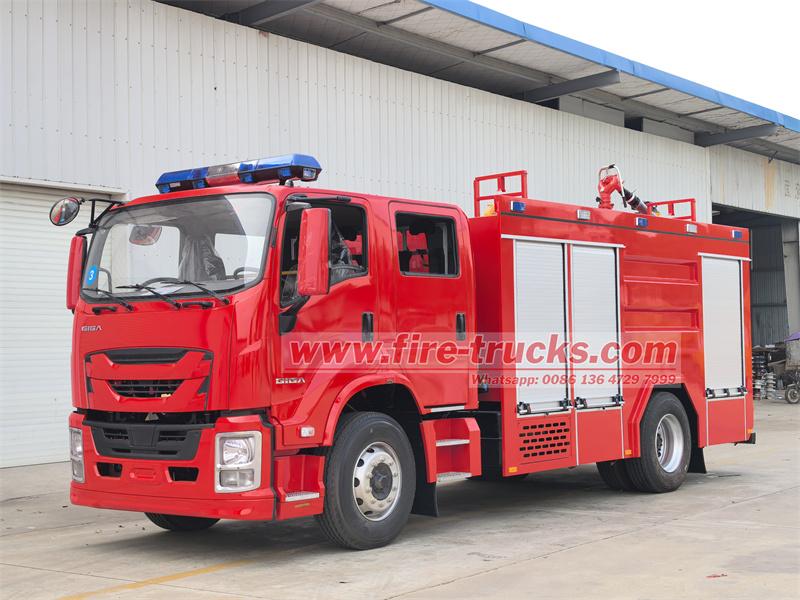

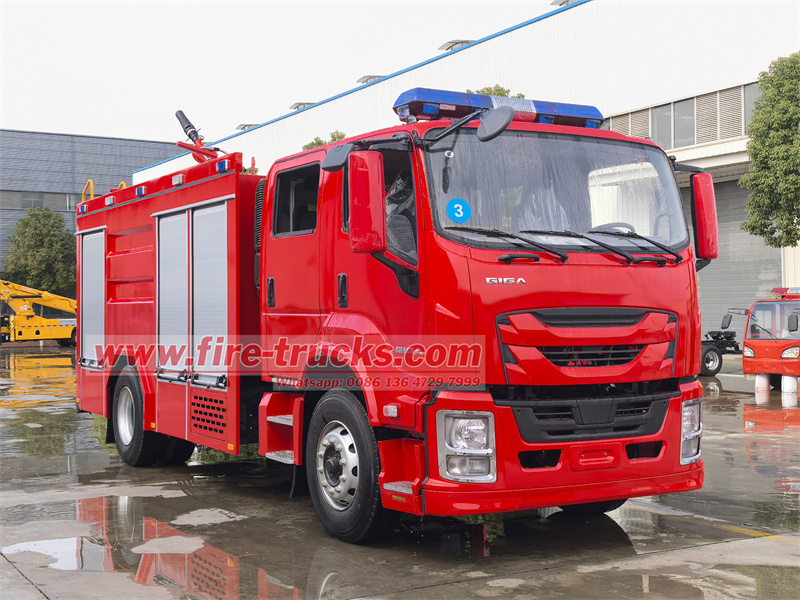

Isuzu Su Tankeri İtfaiye Aracı FTR GIGA 4X şasisi temel alınarak modifiye edilmiş orta büyüklükte bir itfaiye aracıdır. 205 beygir gücünde 4HK1-TCG60 motor ve MLD 6 vites şanzıman ile donatılmıştır, oldukça manevra kabiliyetine sahiptir. Temel konfigürasyonu 5m³ su tankı + 1m³ köpük tankı içerir; akıllı oransal karıştırma sistemiyle su/köpük çift modlu yangın söndürme özelliği sunar ve A sınıfı (katı) ve B sınıfı (sıvı) yangınlara uygundur. Araç üzerinde bulunan CB10/40 itfaiye pompası (debi 40L/s), istikrarlı yüksek basınçlı su kaynağı sağlar ve arka pompa bölmesi, çalışma modlarının hızlı geçişini destekleyen bir kontrol vanası grubunu entegre eder.

Çatı, menzili≥60 metre olan PL8/32 sabit itfaiye monitörü ile donatılmıştır ve uzaktan yangın söndürme için su veya köpük karışımı püskürtebilir. Ekipman kutusu, yangın hortumu, su dağıtıcı, yıkım araçları (balta, kazma, kürek) ve bakım ekipmanları ile donatılmıştır; çok yönlü su temini ve yakın dövüş koordinasyonunu destekler. Araç, uzaktan püskürtme ve elle döşenen su hortumlarıyla birleşen "pompa-top-köpük" akıllı bağlantı sistemini kullanarak üç boyutlu bir yangın söndürme ağı oluşturur. Kentsel, fabrika ve petrol yangın söndürme işlemlerine uygundur ve yüksek verimlilik, esneklik ve güvenilirliğe sahiptir.

● Çin'in en iyi itfaiye acil durum aracı fabrikası

●500'den fazla çalışan, büyük ve gelişmiş üretim

● İstekleriniz doğrultusunda tasarlanır

● Herhangi bir sipariş için hızlı teslimat

●24aylık kalite garanti süresi

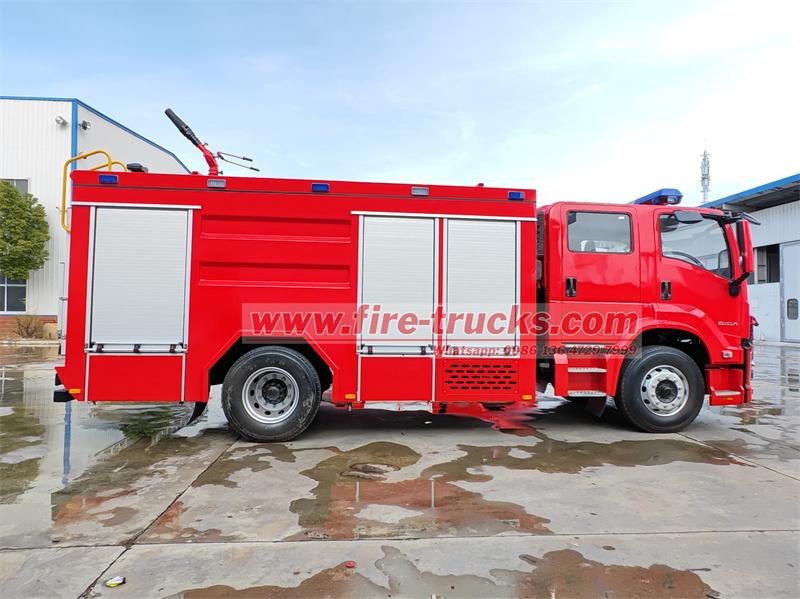

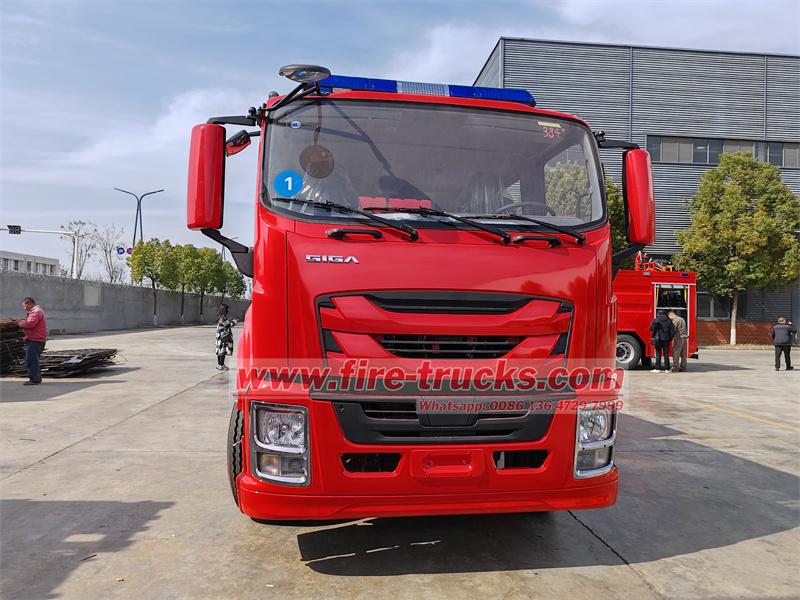

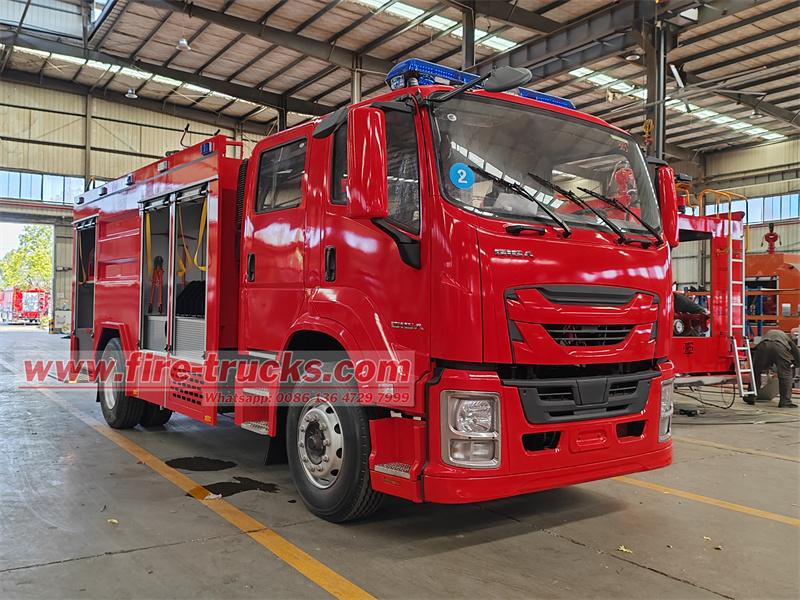

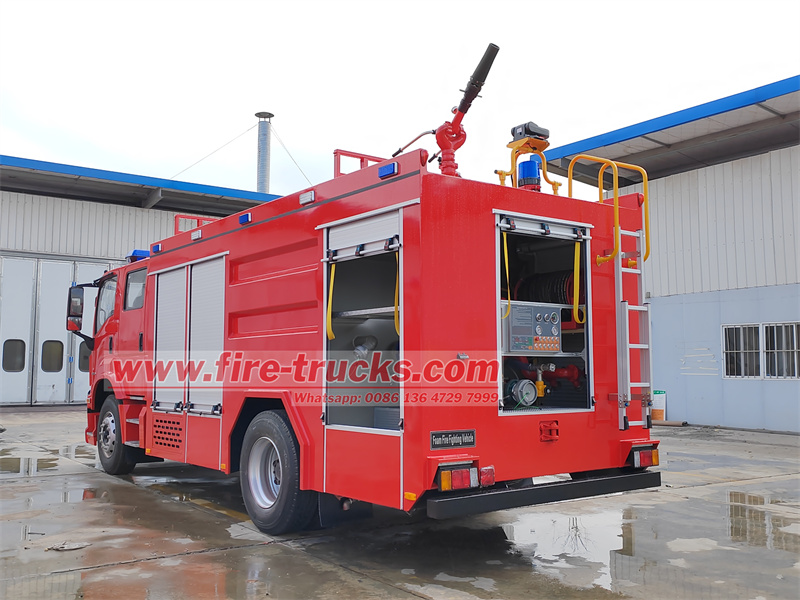

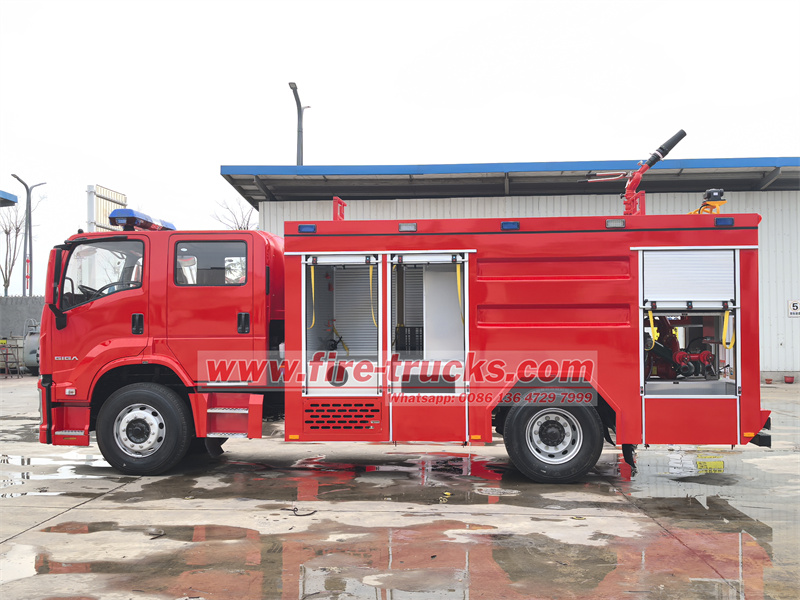

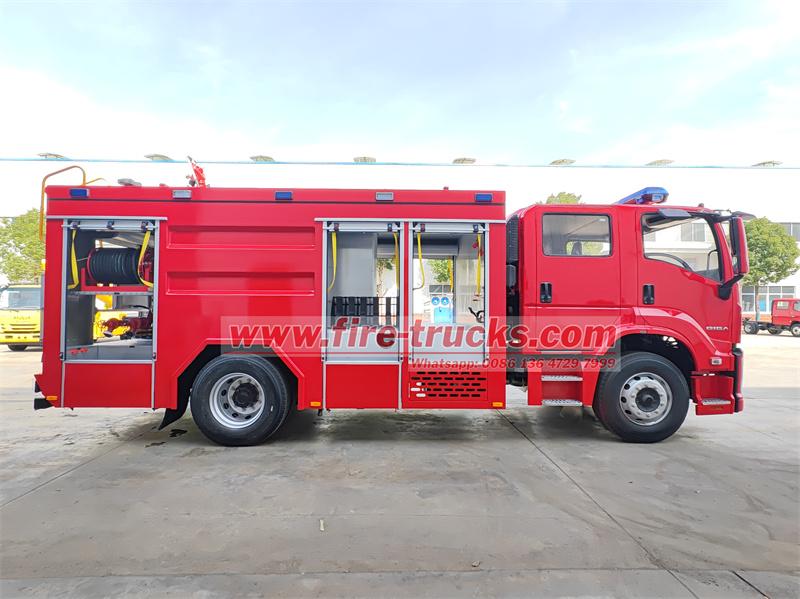

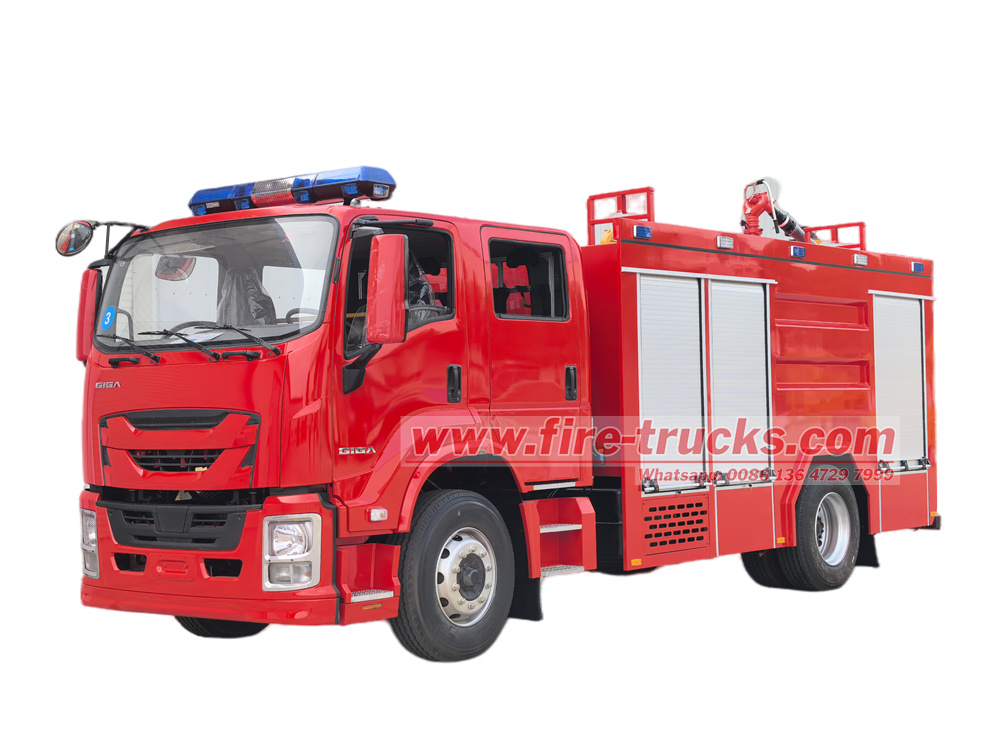

Isuzu FTR 6 metreküp köpüklü su itfaiye aracı, yeni FTR GIGA 4X şasisi üzerine özenle modifiye edilmiş profesyonel bir itfaiye aracı olarak, verimlilik, pratiklik ve gelişmişliği tam olarak entegre etmek üzere tasarlanmıştır ve kentsel yangın söndürme, orman yangın söndürme ve endüstriyel acil durum müdahalesi için ideal bir seçimdir. Temel yangın söndürme sistemi, tank, pompa grubu, yangın topu ve araç üstü ekipmandan oluşan modüler bir savaş ünitesinden oluşur ve akıllı bağlantı tasarımıyla hızlı yanıt ve hassas yangın söndürme sağlar. Aşağıda, temel bileşenlerinin teknik bir analizi ve koordineli bir savaş süreci yer almaktadır:

Şasi konfigürasyonu

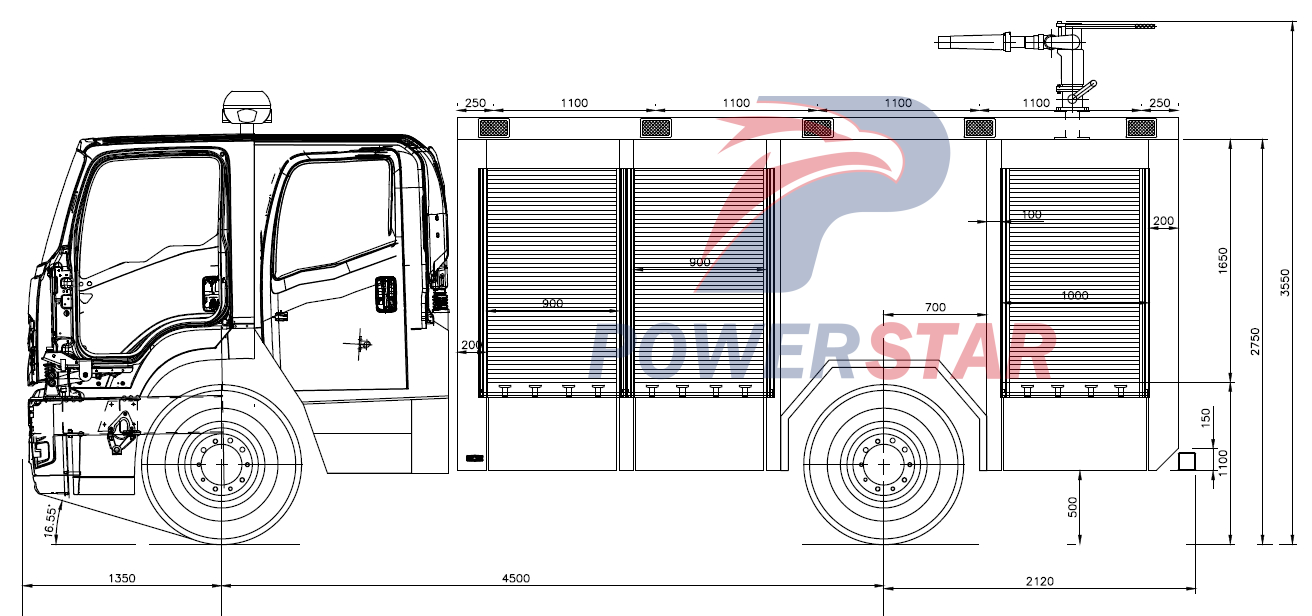

Isuzu FTR GIGA 4X4 şasisine dayalı olarak, aks mesafesi 4500 mm'dir, 4HK1-TCG60 turboşarjlı dizel motor (205 beygir gücü) ile donatılmıştır, MLD 6 vites şanzımanla eşleştirilmiştir ve karmaşık yol koşullarına yüksek manevra kabiliyeti ve uyumluluğa sahiptir.

Yangın tank sistemi: modüler sıvı taşıyıcı ve karışık besleme

İtfaiye aracı, merkezde monte edilmiş 5 metreküp su tankı ve 1 metreküp köpük tankı ile donatılmıştır. Bu tasarım, yalnızca aracın ağırlık merkez dağılımını optimize etmekle kalmaz, sürüş stabilitesini de artırır, aynı zamanda yeterli yangın söndürme ortamı rezervini de sağlar.

●Çift tank ambalaj tasarımı

5m³ su tankı: iç korozyon önleyici işlem görmüş karbon çelikten yapılmıştır ve sürüş stabilitesini sağlamak için dalga kıran plakalarla donatılmıştır; çift kanallı su enjeksiyonunu (pompa emme su enjeksiyonu/harici doğrudan enjeksiyon) desteklemek için üst kısımda hızlı su enjeksiyon portu bulunur.

1m³ köpük tankı: bağımsız paslanmaz çelik tank gövdesi, elektrikli köpük oranlayıcı karıştırıcı ile donatılmıştır, ayarlanabilir karıştırma oranı (%3-%6), A/B sınıfı köpükle uyumludur, su tankına bağlıdır, yangın söndürme sırasında önceden ayarlanmış orana göre otomatik olarak karıştırılır, köpük sıvısının doğru iletilmesini sağlar.

Akıllı sıvı seviyesi kontrolü: Her iki tank da doğru sıvı seviyesi gösterge sistemleriyle donatılmıştır, operatörlerin kalan ortam hacmini gerçek zamanlı olarak anlamalarına olanak tanır ve yangın söndürme işlemleri için güvenilir koruma sağlar.

● Boru hattı optimizasyonu

Tank gövdesi çıkışı ve yangın pompası giriş borusu, basınç kaybını azaltmak için sert bağlantı + kauçuk şok emme tasarımı kullanır; köpük boru hattı, geri akışı önlemek ve karıştırma doğruluğunu sağlamak için dahili bir kontrol vanasına sahiptir.

CB10/40 yangın pompası: orta ve düşük basınçlı çok yönlü güç çekirdeği

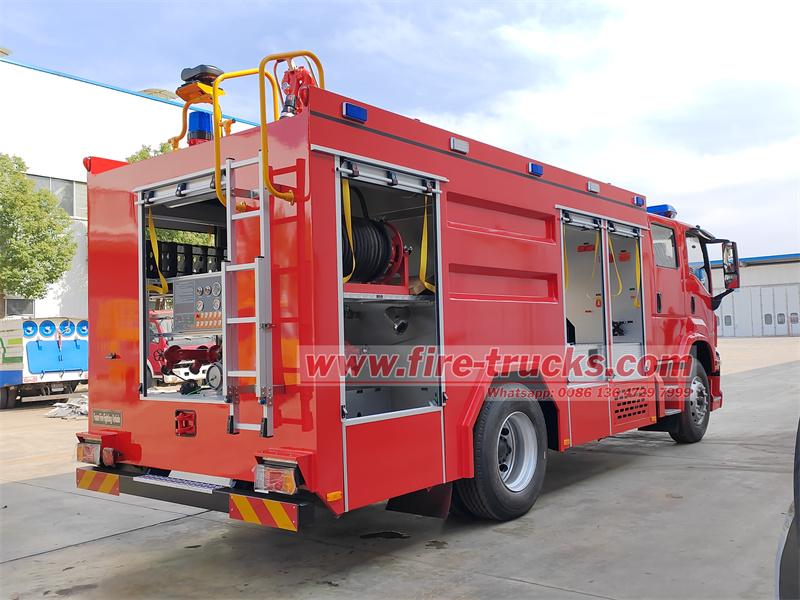

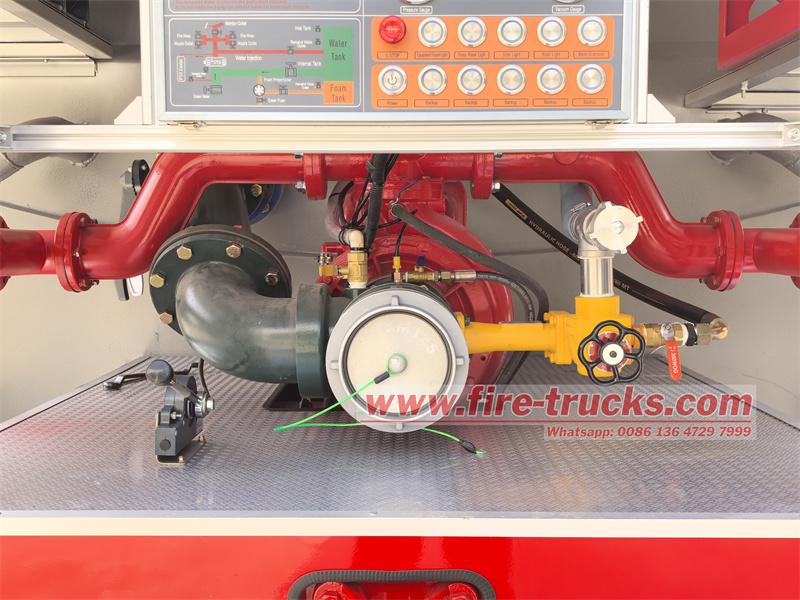

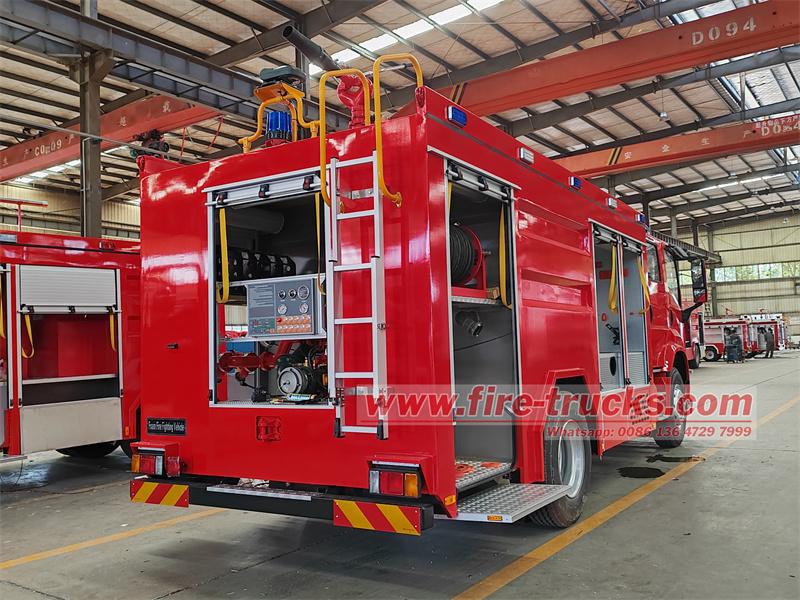

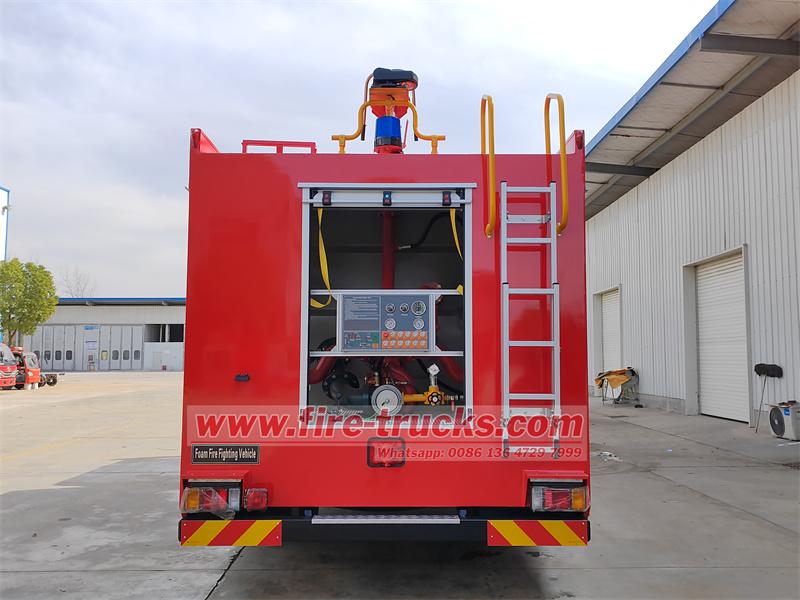

Araç arkasındaki pompa odasına monte edilen CB10/40 yangın pompası, bu itfaiye aracının temel güç kaynağıdır. Pompa, güçlü su emme kapasitesi ve yüksek basınçlı çıkış özelliklerine sahiptir ve kısa sürede yangın söndürme için gereken su basıncını ve akışını hızla kurabilir. CB10/40 pompa, çoklu çıkışlarla tasarlanmıştır, yangın söndürme sahasının gerçek ihtiyaçlarına göre su akışının veya köpük karışımının çıkışını ve basıncını esnek bir şekilde ayarlayabilir ve böylece yangın söndürme işlemlerinin verimliliğini ve doğruluğunu sağlar. Pompa gövdesi kompakt bir yapıya, kolay bakıma ve iyi kendiliğinden emiş kabiliyetine sahiptir. Uzak su kaynakları veya zorlu koşullarda bile hızla savaşa sokulabilir.

•Performans parametreleri

Nominal debisi 40L/s@1.0MPa (düşük basınç modu), 28L/s@1.3MPa (yüksek basınç modu), azami emme derinliği 7m, kendiliğinden emiş/su tahliyesi çift modunu destekler.

•Akıllı kontrol

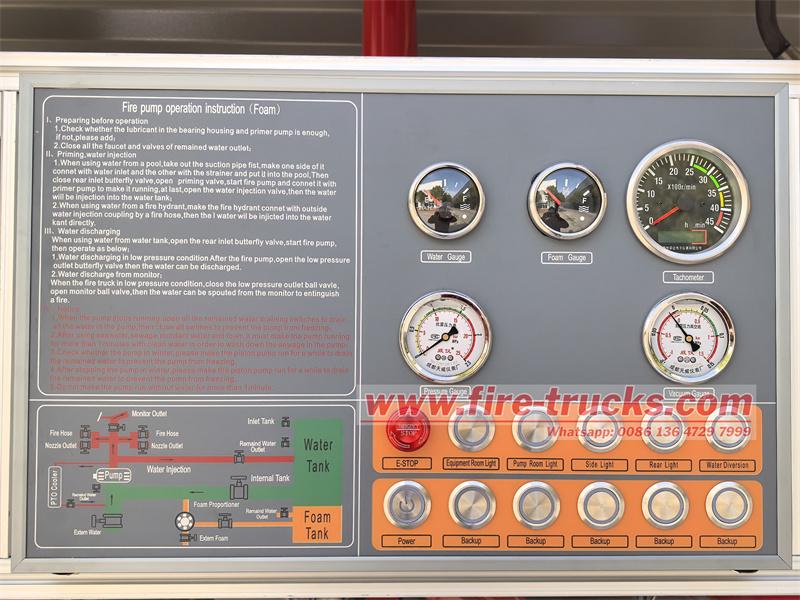

Pompa odası, elektronik kontrollü bir gaz kelebeği, basınç regülatörü ve çalışma durumu gösterge ekranı ile donatılmıştır. Sürücü, kablosuz uzaktan kumanda veya pompa odası paneli aracılığıyla çıkış basıncını ayarlayabilir ve yanıt süresi 3 saniyeden azdır.

•Çoklu çıkış konfigürasyonu

Ana çıkış (Ø80mm) yangın monitörüne bağlıdır ve iki taraftaki yardımcı çıkışlar (Ø65mm) yangın hortumları için kullanılır. Vana grubu, manuel çalışma gecikmelerinden kaçınmak için pnömatik kontrol kullanır.

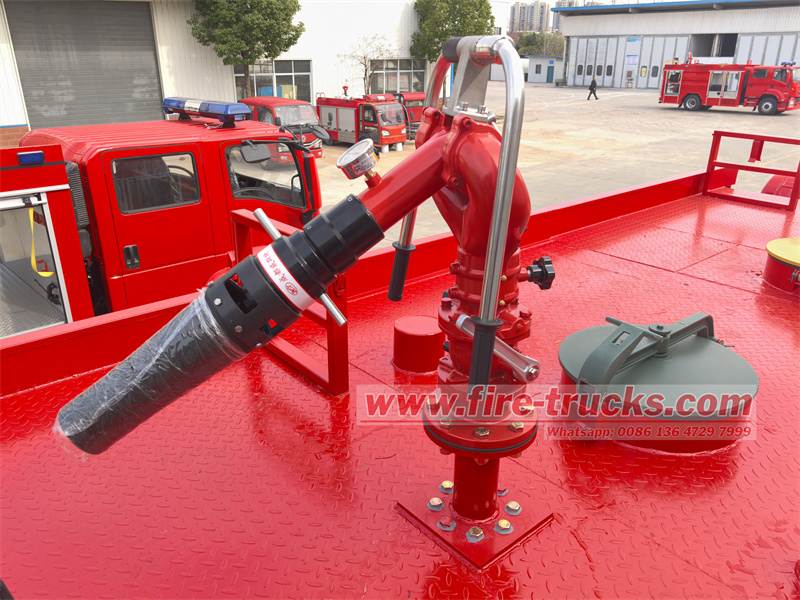

PL8/32 yangın monitörü: uzun menzilli hassas vuruş ünitesi

Araç üstüne monte edilmiş PL8/32 sabit su-köpük çift amaçlı yangın monitörü, yangın söndürme işlemlerinde bir "keskin kılıçtır". Yangın topu, farklı yangın koşullarının ihtiyaçlarını karşılamak için su sütunu ve köpük akışı arasında hızlı geçiş sağlamak üzere uzaktan kontrol edilebilir. PL8/32 yangın monitörü geniş bir püskürtme menziline ve yüksek bir menzile sahiptir. Karmaşık arazilerde ve dar alanlarda yangın kaynağını etkili bir şekilde kapsayabilir ve yangını hızla kontrol altına alabilir. Hassas yönlü püskürtme kabiliyeti, güçlü bir su akışı veya köpük akışı ile birleştiğinde, yangın sahasının sıcaklığını hızla düşürebilir, oksijeni izole edebilir ve her türlü yangını etkili bir şekilde söndürebilir.

•Püskürtme performansı

Debi 32L/s@0.8MPa, menzil≥60m (su),≥48m (köpük), yükselme açısı -45°~+70°, yatay dönüş 360°, tabanca başlığı, geri tepmeyi azaltmak için bir yönlendirme tasarımıdır.

•Bağlantı kontrolü

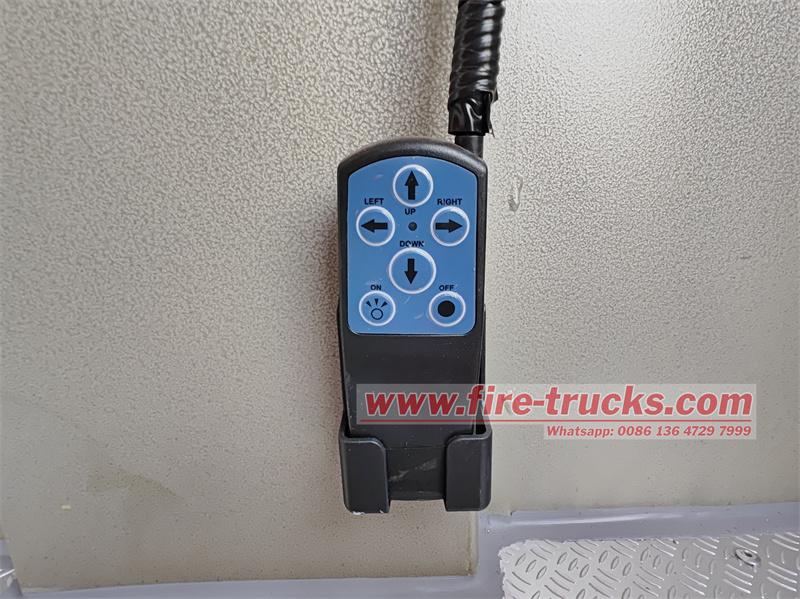

Tabanca pozisyonu kumanda kolu, elektronik oransal ayarı entegre eder ve köpük sistemiyle birbirine bağlıdır: köpük modu seçildiğinde karıştırıcı otomatik olarak başlatılır ve debi namlu açılışıyla senkronize olarak değişir.

Yangın söndürme ekipmanı

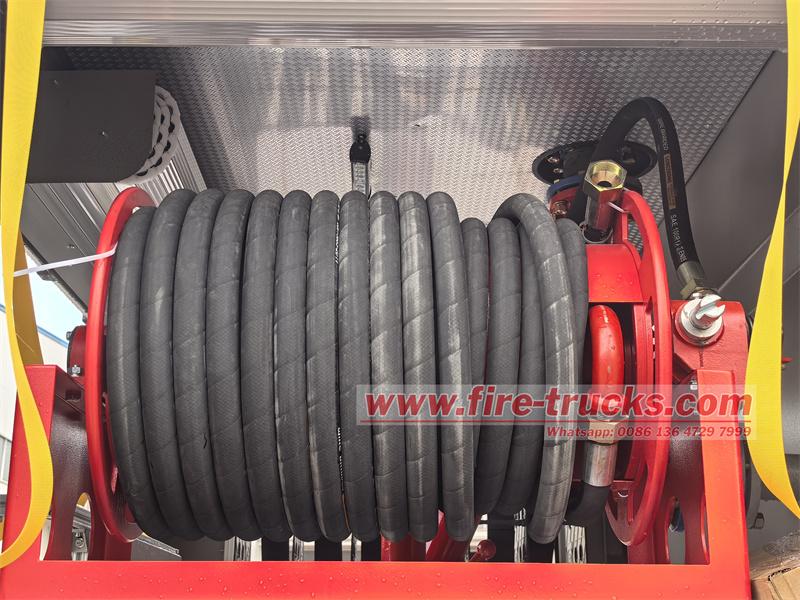

Isuzu FTR GIGA 6cbm çok amaçlı itfaiye aracınınyangın söndürme ekipmanı tam ve pratiktir. Pompa odası, geniş bir yangın sahasını kapsayacak kadar uzun bir yangın hortumu ile donatılmıştır ve su kaynağının yangın söndürme ön saflarına hızla ulaşmasını sağlar. Aynı zamanda, su kalitesinin temizliğini ve yangın söndürme verimliliğini sağlamak için bir su toplayıcı ve bir su filtresi ile donatılmıştır. Su dağıtıcı, aynı anda birden fazla yangın söndürme ihtiyacını karşılamak için su akışını esnek bir şekilde dağıtabilir. Ek olarak, ekipman kutusu ayrıca yangın baltaları, kazmalar, kürekler, anahtarı ve diğer aletlerle donatılmıştır, böylece itfaiyecilerin engelleri kırma ve ekipmanları onarma kolaylığı sağlanır. Güçlü CB10/40 yangın pompasına ek olarak, pompa odası ayrıca basınç göstergeleri, vakum göstergeleri, su seviyesi göstergeleri, köpük seviyesi göstergeleri, devir sayacı vb. ile donatılmıştır ve ilgili verileri gerçek zamanlı olarak izleyebilir.

İtfaiye aracı, uzaktan püskürtme ve yakın dövüş ekipmanının birlikte çalışarak verimli yangın söndürme sağladığı **"su + köpük" çift ortam yangın söndürme sistemi** kullanır.

1. Su yangın söndürme (soğutma)

● 5m³ su tankı, CB10/40 yangın pompası (40L/s) tarafından basınçlandırılan yüksek basınçlı su akışı sağlar, PL8/32 yangın monitörü veya su hortumu ile püskürtülür ve katı yangınları (örneğin, binalar, ahşap vb.) söndürmek için suyun ısı emme ve soğutma etkisini kullanır.

2. Köpük yangın söndürme (boğulma izolasyonu)

● 1m³ köpük tankı, A/B sınıfı köpük sıvısı depolar, bir oranlayıcı karıştırıcı (%3-%6 ayarlanabilir) ile suyla karıştırılarak köpük çözeltisi oluşturur.

● Köpük monitörü püskürtülünce, yanan nesnenin yüzeyini kaplar, oksijeni izole eder ve yanıcı buharları bastırır, bu özellikle yağlar ve kimyasallar gibi sıvı yangınlar için uygundur.

3. Yangın söndürme ekipmanı koordineli yangın söndürme bağlantısı

Yangın söndürme işlemlerinde,Isuzu GIGA 6cbm köpükitfaiye aracıbileşenleri birlikte çalışarak verimli bir yangın söndürme sistemi oluşturur. Yangın alarmı alındığında, sürücü aracı hızla olay yerine götürür, pompa odasındaki CB10/40 yangın pompası ile su çekmeye başlar veya su tanklarından ve köpük tanklarından doğrudan yangın söndürme maddeleri çeker ve yangın monitörüne basınç uygular. Operatör, yangın durumuna göre uygun yangın söndürme modunu ve püskürtme açısını seçer ve PL8/32 yangın monitörü hemen şiddetli bir saldırı başlatır. Ekipman kutusunda bulunan yangın hortumları, yangın söndürücüler ve yıkım araçları gibi yardımcı ekipmanlar gerektiğinde hızla sahada konuşlandırılabilir ve üç boyutlu bir yangın söndürme ağı oluşturmak için yangın pompası ve yangın monitörü ile bağlantı kurabilir.
