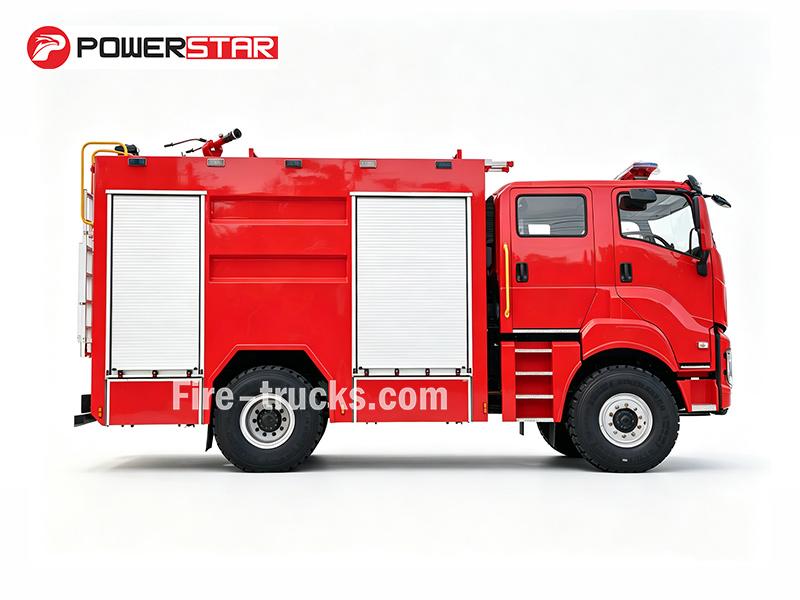

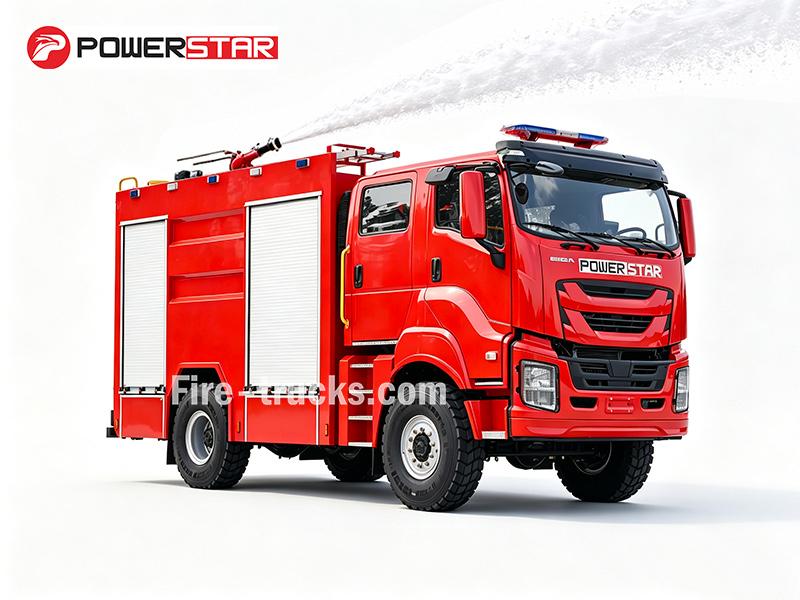

Bu ISUZU GIGA FVR 4×4, zorlu arazi koşulları için üretilmiş 4×4 şasiye sahip 300 HP gücünde 6HK1-TCG60 dizel motorla çalışır. Toplam sıvı kapasitesi 3.500 litreye ulaşır; bu kapasite 3.000 L su ve 500 L köpük olarak bölünmüştür. Yangın söndürme işlemi, CB10/40-XZ pompası (40 L/sn) ve 60 m su ile 48 m köpük erişimine sahip PL8/32 çatı monitörü tarafından gerçekleştirilir. Kamyonla birlikte hortumlar, emiş hattı, bağlantı parçaları, köpük tabancası ve alet kiti dahil olmak üzere eksiksiz bir standart ekipman seti gelir.
Kamyon Şasisi:
ISUZU GIGA 4×4Çalışma kapasitesi:
3000L water + 500L foam (3500L total)Motor Gücü:
300 HP (221 kW) / 6HK1-TCG60İtfaiye Pompası:
CB10/40-XZPompa Akışı:
40 L/sİş Baskısı:
1.0 MPaYangın Monitörü:
PL8/32Akışı İzle:
32 L/sMonitör Aralığı:
Water ≥60 m , Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowISUZU 4×4 köpüklü itfaiye aracı, 300 HP 6HK1-TCG60 motorla çalışır; çamurlu ve kumlu arazilerde güçlü performans için ön 385/65R22.5 ve arka 315/80R22.5 lastiklere sahip 4×4 dört tekerlekten çekişli şasi üzerine inşa edilmiştir. BuISUZU köpüklü itfaiye aracıtoplam 3.500 litre (3.000 L su + 500 L köpük) taşır; CB10/40-XZ itfaiye pompası 40 L/s debi sağlar ve tavana monte PL8/32 monitör ≥60 m su menziline ve ≥48 m köpük menziline ulaşır. %6 karışım oranına sahip PH64-RS köpük orantılayıcı, B sınıfı petrol ve kimyasal yangınları için tasarlanmıştır. Standart ekipmanlar arasında yangın hortumları, köpük tabancası, süzgeç ve tam takım alet seti bulunur; bu da onu hızlı müdahale gerektiren itfaiye teşkilatları, petrol sahaları, havalimanları ve endüstriyel tesisler için güvenilir bir seçenek haline getirir.

|
Çalışma Kapasitesi |
Motor Modeli |
Dingil Mesafesi |
Üstyapı |
|
3000 L su + 500 L köpük |
300 HP / 6HK1-TCG60 |
4500 mm |
★ Tank karbon çelik, 3500 L kapasite ★★ CB10/40 yangın pompası, 1.0 MPa basınçta 40 L/s debi ★★ PL8/32 çatı monitörü, su ≥60 m ve köpük ≥48 m menzille 32 L/s debi ★ PH64-RS köpük orantılayıcı, %6 karışım oranı |
»Ⅰ.Ana Özellikler:
❶ 300 HP 6HK1-TCG60 dizel motor, acil durumlarda hızlı hızlanma ve sürekli köpük pompalama için güçlü tork sağlar.
❷ 4×4 ISUZU GIGA FVR şasisi, 3000 L su tankı ve 500 L köpük tankı taşır; 40 L/s ve 1.0 MPa değerindeki CB10/40-XZ pompa ile birlikte kullanılır.
❸ PL8/32 çatı monitörü 60 m su menzili ve 48 m köpük menzili sağlayarak ekiplere güvenli, uzun mesafeli yangın müdahalesi için gereken erişimi verir.
❹ 4500 mm dingil mesafesi, ön 385/65R22.5 ve arka 315/80R22.5 lastiklerle birleşerek zorlu arazilerde ve çamurlu çalışma sahalarında sağlam yol tutuşu sağlar.
❺ Standart ekipmanlar arasında yangın hortumları, emiş hortumu, bağlantı parçaları, köpük tabancası ve alet seti bulunur; kutudan çıktığı anda B sınıfı yangınla mücadele için gereken her şeyi sağlar.
»Ⅱ.Ürün Parametreleri:
| ISUZU 4X4 Yangınla Mücadele Köpüklü İtfaiye Aracı Filipinler | |||
| Genel | Çalışma kapasitesi | 3000 L su + 500 L köpük | |
| Kamyon şasisi | ISUZU GIGA FVR 4x4, çift sıralı | ||
| Motor Gücü | 300 HP/ ISUZU 6HK1-TCG60 | ||
| Yangın pompası | CB10/40-XZ | ||
| Yangın monitörü | PL8/32 | ||
| Köpük orantılama karıştırıcısı | PH64-RS | ||
| Maksimum hız | 105 km/s | ||

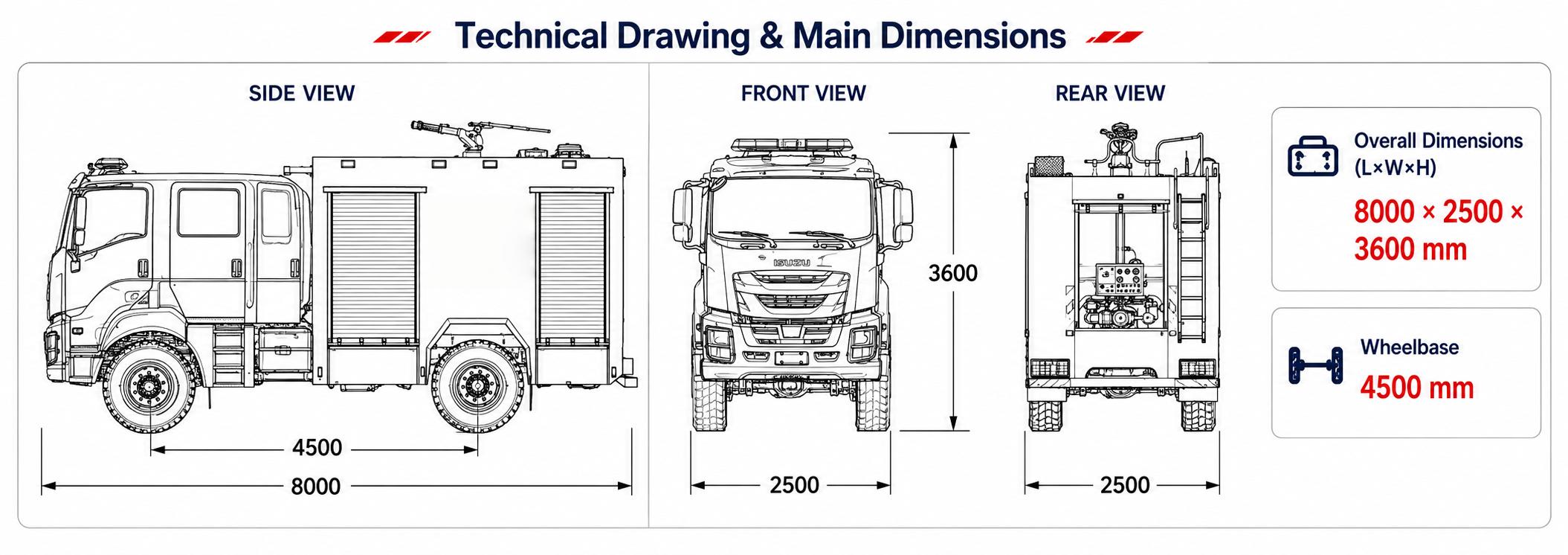

| Genel ölçüler U*G*Y | 8000*2500*3600 mm | ||
| Brüt araç ağırlığı | 9900 kg | ||
| Boş ağırlık | 5850 kg | ||
| Motor | Motor modeli | 6HK1-TCG60 | |
| Yakıt tipi | Dizel | ||
| Güç | 300 HP(221KW) | ||
| Emisyon standardı | Euro 5 | ||
| Silindir hacmi | 7790 ml | ||
| Motor tipi | Sıralı 6 silindirli, su soğutmalı, turbo şarjlı dizel motor, ara soğutmalı | ||
| Şasi | Tahrik tipi | 4x4 | |
| Dingil mesafesi | 4500 mm | ||
| Lastik | Ön 385/65R22.5, arka 315/80R22.5, 6+1 tekerlek | ||
| Lastik numarası | 6 lastik ve 1 yedek lastik | ||
| Yangın pompası | Model | CB10/40-XZ | |
| Akış | 40L/s | ||
| Basınç | 1MPa | ||
| Maksimum çalışma basıncı | 1.251MPa | ||
| Maksimum izin verilen giriş basıncı | 0.4MPa | ||
| Maksimum emiş yüksekliği | 7m | ||
| Nominal hız | 3135±50r/min | ||
| Hız oranı | 1:1.4 | ||
| Su yönlendirme süresi | ≤50s | ||
| Yangın Monitörü | Model | PL8/32 | |
| Debi | 32L/s | ||
| Nominal çalışma basıncı | 0.8MPa | ||
| Maksimum çalışma basıncı | 1.2MPa | ||
| Menzil | Su | ≥60m | |
| Köpük | ≥48m | ||
| Dikey dönüş | - 35~+70° | ||
| Yatay dönüş | 0~360° | ||
| Köpük Oranlama Karıştırıcısı | Model | PH64-RS | |
| Karıştırma oranı | 6% | ||
| Çalışma basıncı aralığı | 0.6~1.4MPa | ||
| Akış aralığı | 16~64L/s | ||
| Uygun köpük oluşturucu sıvı kategorileri | Kategori B | ||
| Standart Yapılandırma | Tüm standart aksesuarlar: Yangın hortumu, filtre, kaplin, anahtar, su/köpük tabancası, temel alet kiti, İngilizce kullanım kılavuzu…… | ||


1. Şasi ve Aktarma Organları
♦ Şasi: ISUZU GIGA FVR 4×4, 4500 mm dingil mesafesi, arazi ve zorlu zeminlerde denge için
♦ Motor: 6HK1-TCG60 dizel, 300 HP (221 kW), hızlı tepki ve uzun süreli pompa çalışması için güçlü tork
♦Şanzıman: Manuel 9 vites, farklı yol koşulları için hassas vites seçimi

2. Yangın Söndürme Sistemi
♦ Tank: 3000L su + 500L köpük (toplam 3500L), karbon çelik, zorlu arazi koşullarında denge için dalgalanma önleyici bölmeler
♦ Pompa: CB10/40-XZ, 1.0 MPa'da 40 L/s, PTO tahrikli, 7 m emiş yüksekliği, ≤50 sn hazırlık süresi

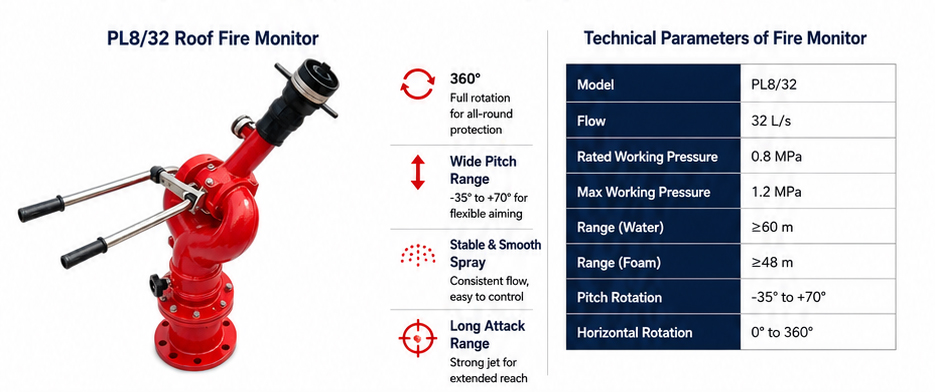

♦ Monitör: PL8/32, 32 L/s akış, su ≥60 m, köpük ≥48 m, 360° yatay dönüş, -35° ila +70° eğim
♦ Köpük Karıştırıcı: PH64-RS, %6 sabit oran, 16-64 L/s akış aralığı, B Sınıfı sıvı yangınları için

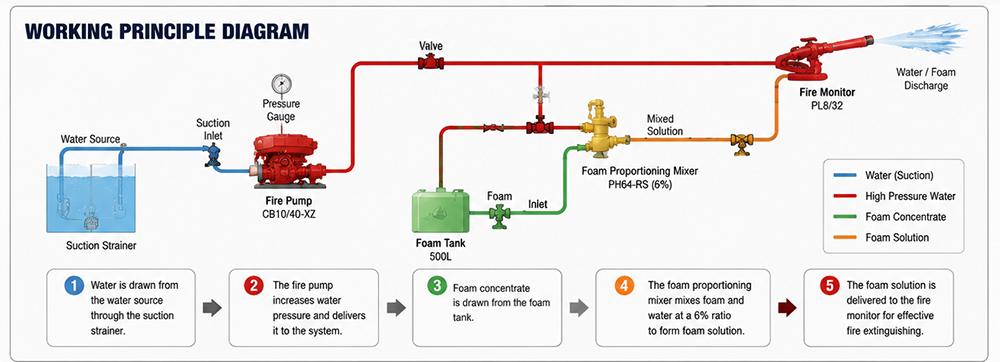

»Ⅳ.Köpüklü Yangın Aracı Çalışma Prensibi:
• Emiş Girişi
DN125 geniş çaplı emiş portu, hızlı hazırlama ve yüksek akış sağlar; hidrantlar kullanılamadığında gölet veya nehir gibi doğal kaynaklardan su çeker.
• Dolum Bağlantısı
DN65 harici su girişi, hidrant veya yardımcı pompa bağlantısı için kullanılır; şehir içi veya belediye su kaynağı senaryolarında tankı hızlıca doldurur.
• Boşaltma Çıkışları
Her iki taraftaki DN65 ve DN80 çıkışları, farklı basınç ve debi ihtiyaçlarına uyum sağlamak için eş zamanlı hortum bağlantılarını destekler ve daha hızlı su iletimi sağlar.
• Köpük Devresi
Bağımsız kapalı devre köpük sistemi, emiş, karıştırma ve basınçlı tahliye işlemlerini kendi başına gerçekleştirir. Yağ yangınıyla mücadele için sabit %6 karışım oranını koruyarak su ve köpük arasında anında geçiş yapar.

» ⅤYangın Pompası Sistemi :

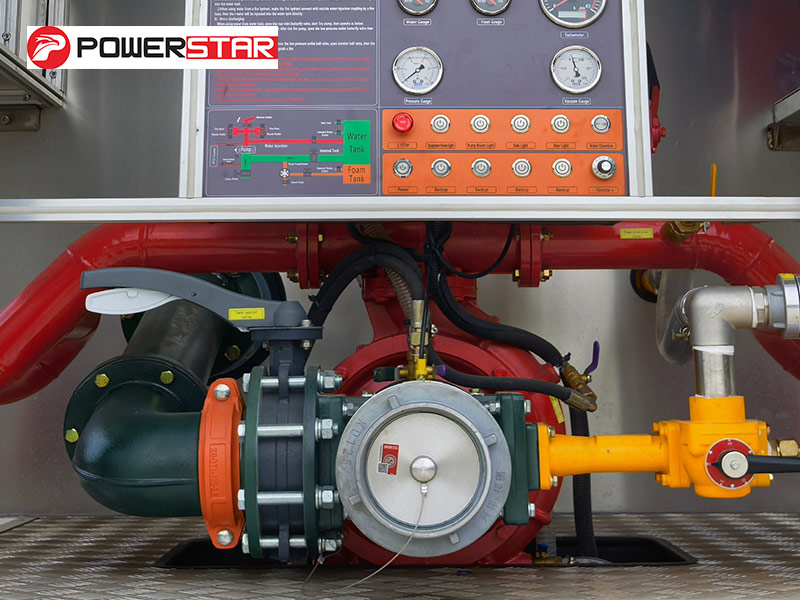

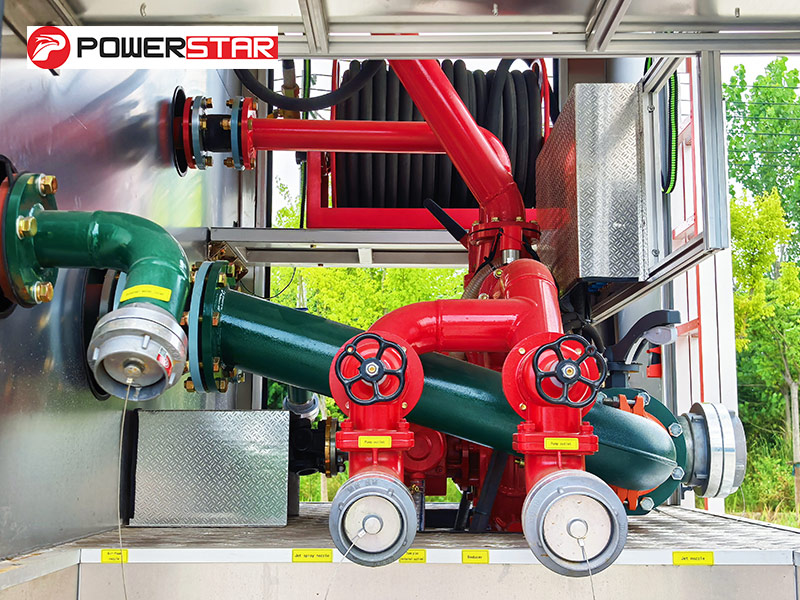

Yangın Pompası:

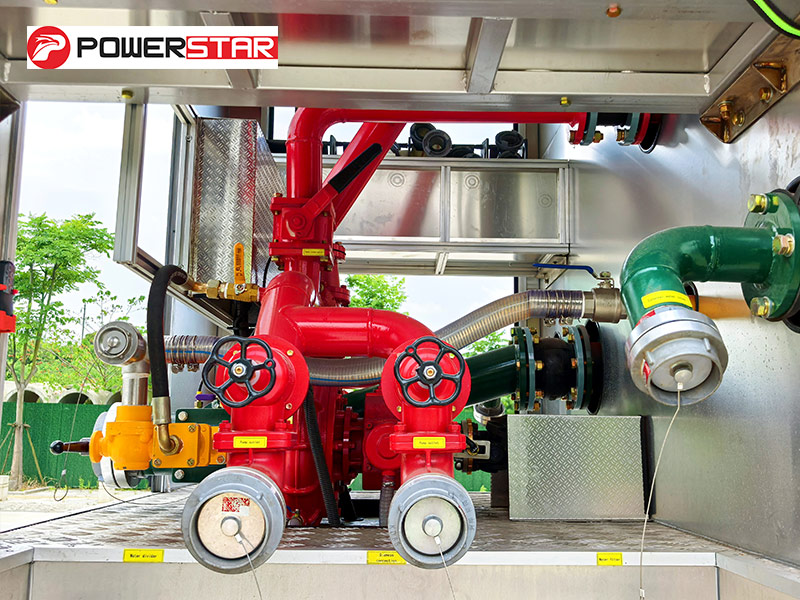

Arka pompa odasına, 1,0 MPa basınçta 40 L/s nominal debiye sahip bir CB10/40 yangın pompası kurulmuştur. Bu pompa güvenilir performans için tasarlanmıştır ve yangın söndürme sırasında yangın hortumları ile monitörlerin uzun mesafelere etkili şekilde su veya köpük iletmesini sağlamak için dengeli su basıncı sağlar.
|
Yangın Pompası Modeli |
Debi |
Basınç |
Maksimum Çalışma Basıncı |
İzin Verilen Maksimum Giriş Basıncı |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

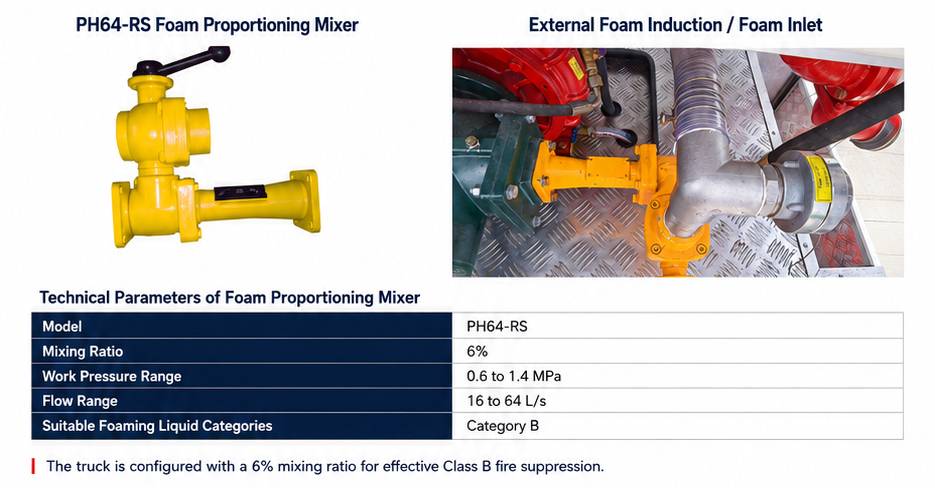

PH64 pompa halkalı tip köpük oranlayıcı, %3 ile %6 arasında ayarlanabilir karışım oranına ve maksimum 64 L/s karışım debisine sahiptir. Sınıf B yangın söndürme işlemleri için köpük konsantresini suyla otomatik olarak karıştırır. Harici güç gerektirmeden basit kullanım sağlar.

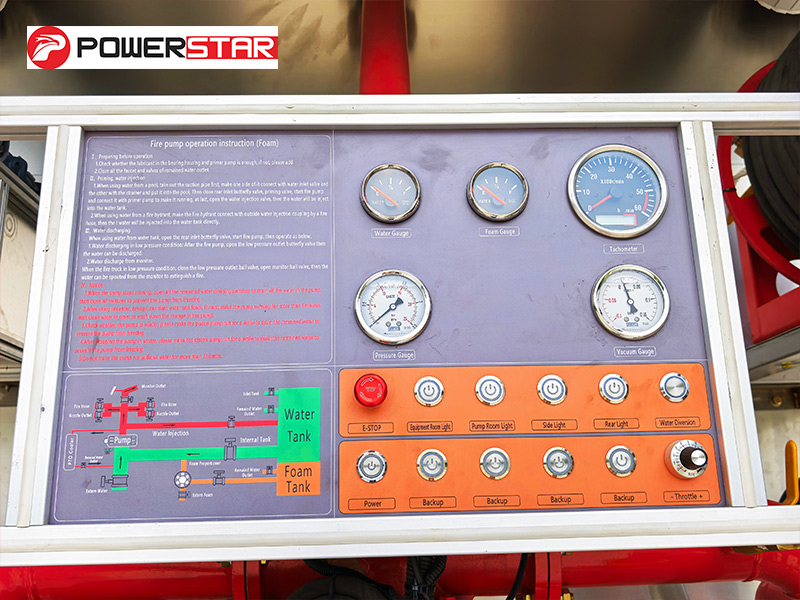

Kullanım talimatları, tank borulama şeması, basınç göstergesi, su seviye göstergesi, köpük seviye göstergesi, acil durdurma, PTO kontrolü, ana güç anahtarı, pompa kontrolleri, monitör kontrolleri ve bölme aydınlatmasını içerir. Tüm kontroller kolay kullanım için açıkça işaretlenmiştir.

» Ⅵ.Yangın Söndürme Ekipmanları :

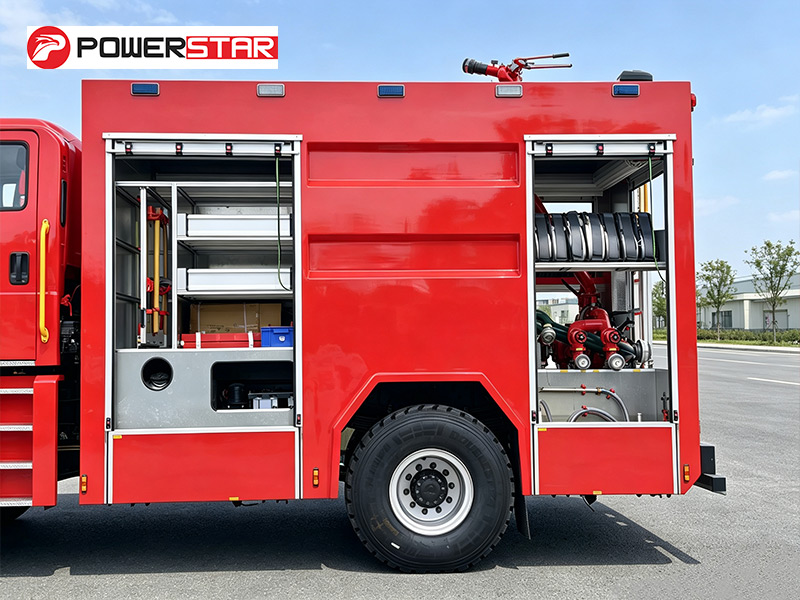

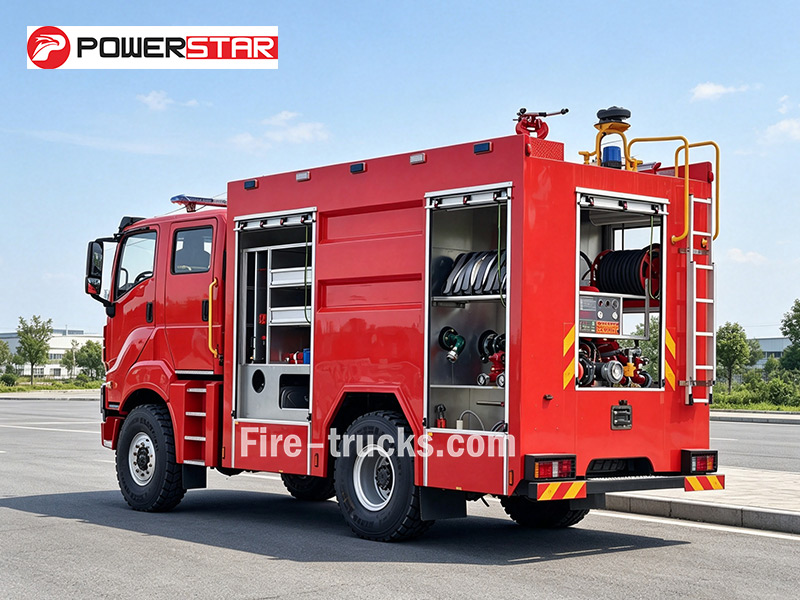

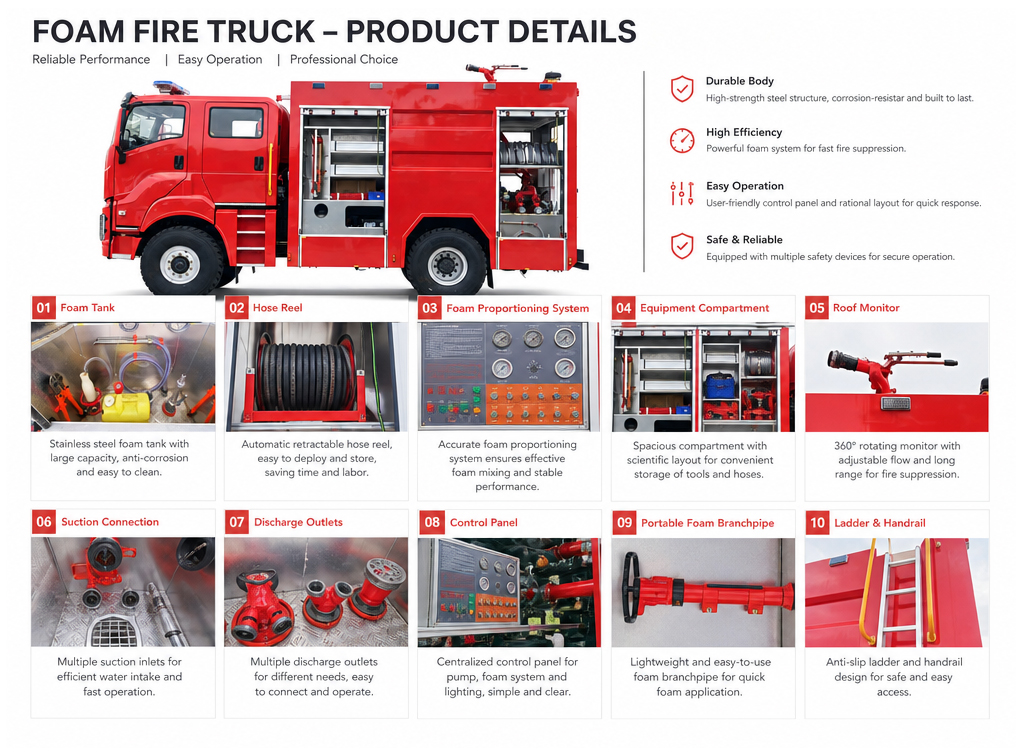

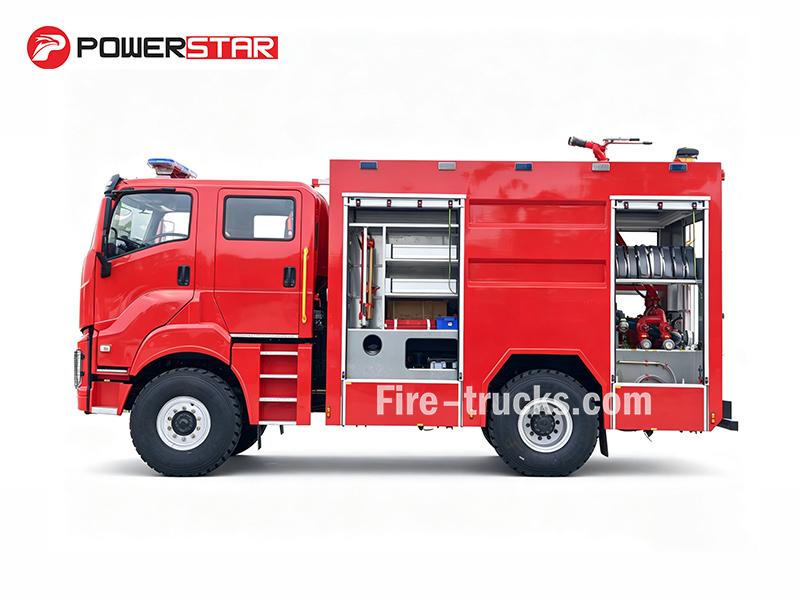

• Ekipman Bölmesi
Aracın her iki yanında bulunan bu bölmeler, ekipman rafları ve saklama tepsileriyle donatılmıştır. Raflar yangın hortumlarını, emiş tüplerini ve köpük tabancalarını düzenli şekilde tutar. Saklama tepsileri anahtar, balta ve levye gibi aletlere hızlı erişim sağlayarak kurtarma verimliliğini artırır.

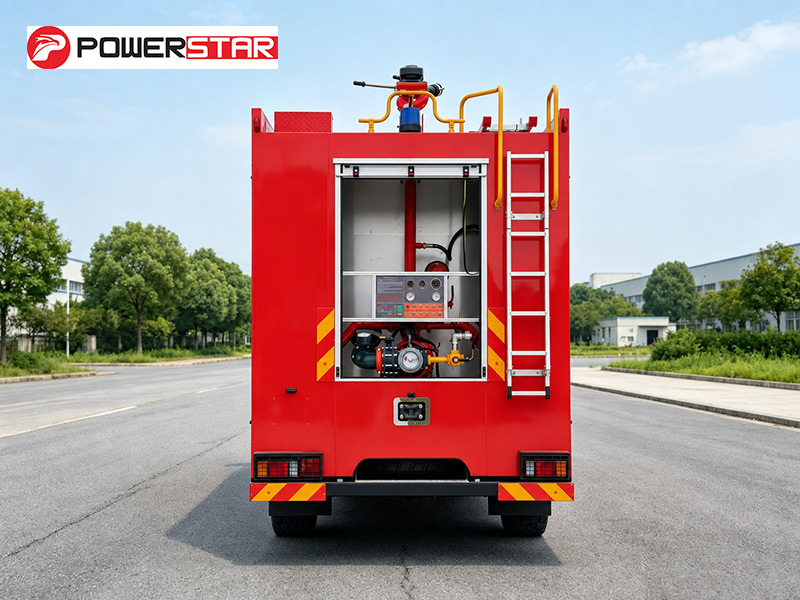

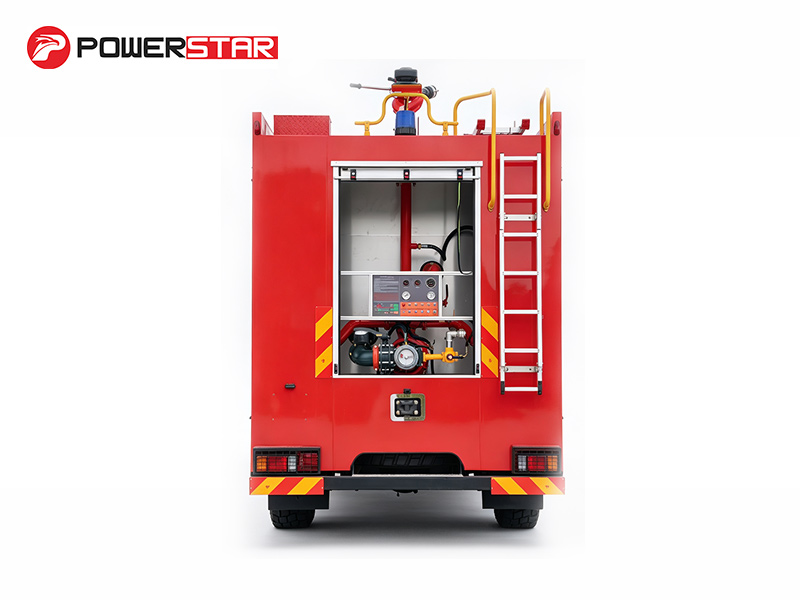

•Pompa Odası: CB10/40 yangın pompası, kontrol paneli, basınç göstergesi, vakum göstergesi ve aydınlatma sistemi ile donatılmıştır. Aksesuarlar arasında yangın hortumları, emiş hortumları, toplayıcılar, süzgeçler, yangın nozulları, köpük tabancaları, emiş hortumu anahtarları ve redüksiyon parçaları bulunur.

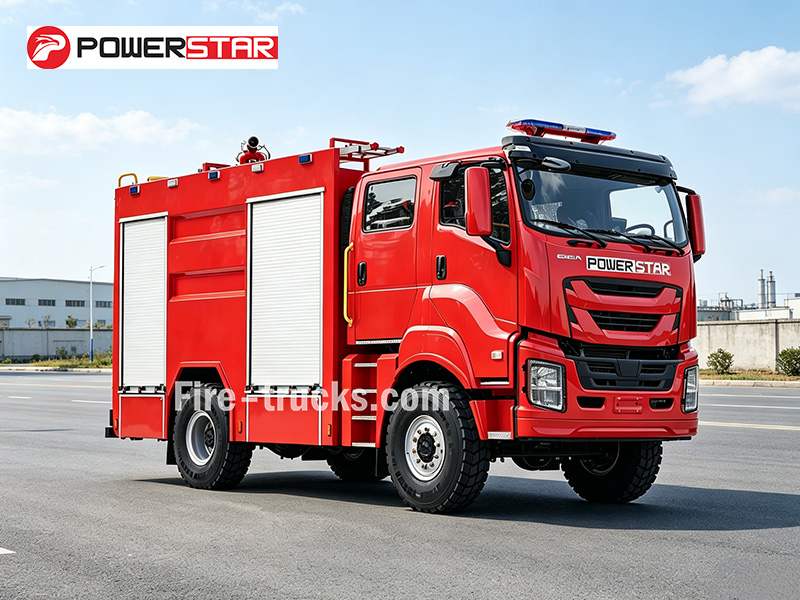

Bu ISUZU GIGA FVR 4×4 köpüklü yangın aracı, arkaya monte edilmiş bir CB10/40-XZ pompa ve kabin üstünde bir PL8/32 monitör ile donatılmıştır. Toplam sıvı kapasitesi 3.500 litredir—3.000 L su ve 500 L köpük için. Araç sağlam bir 4×4 şasi üzerinde hareket eder ve 300 HP gücünde 6HK1-TCG60 motor tarafından çalıştırılır. Standart teslimata yangın hortumları, emiş hattı, bağlantı parçaları, köpük tabancası ve tam alet seti dahildir. Tam teknik özellikler aşağıda bulunabilir:

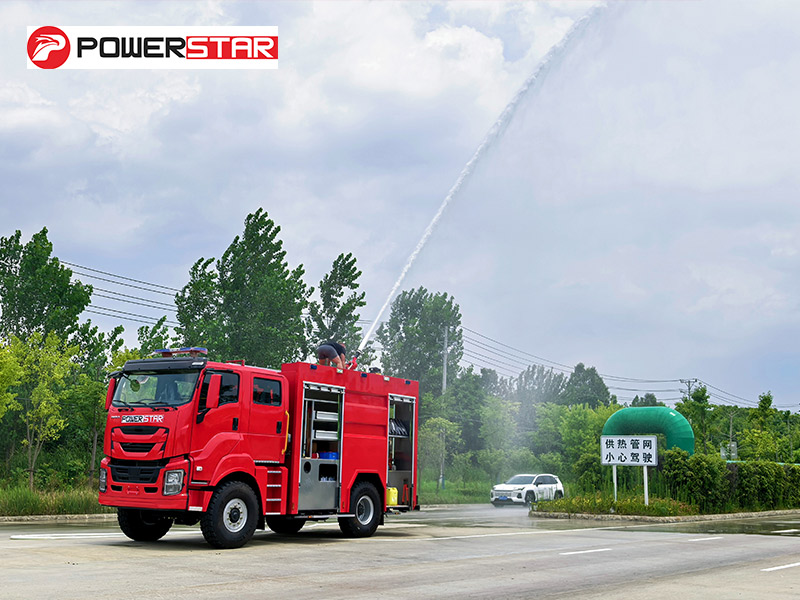

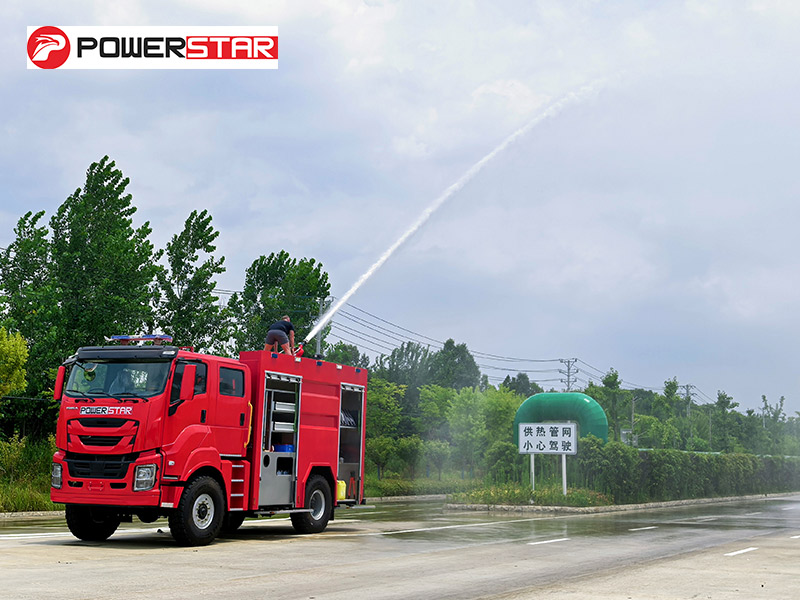

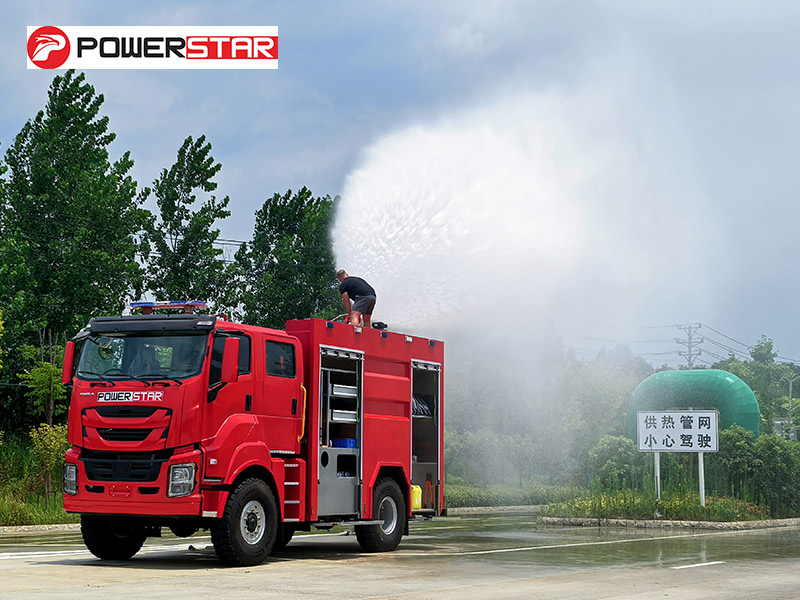

» Ⅶ.Yangın Monitörü Performans Testi :

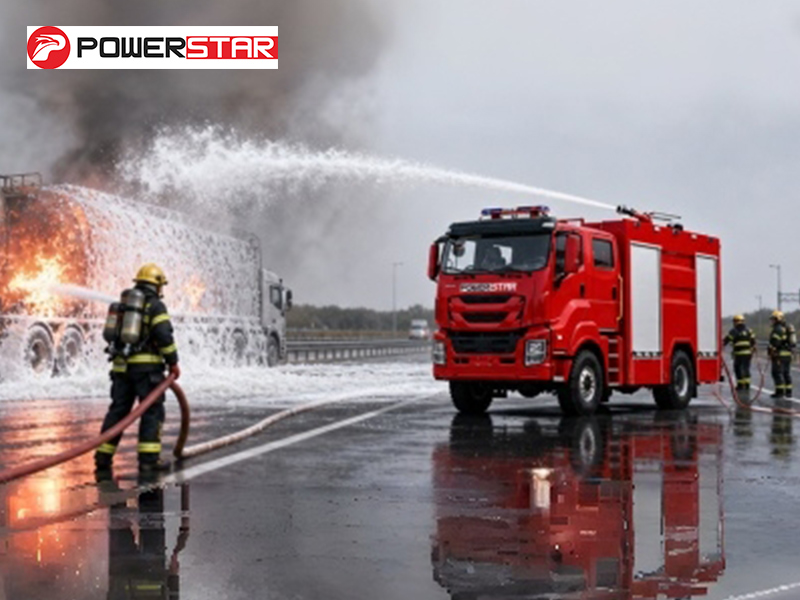

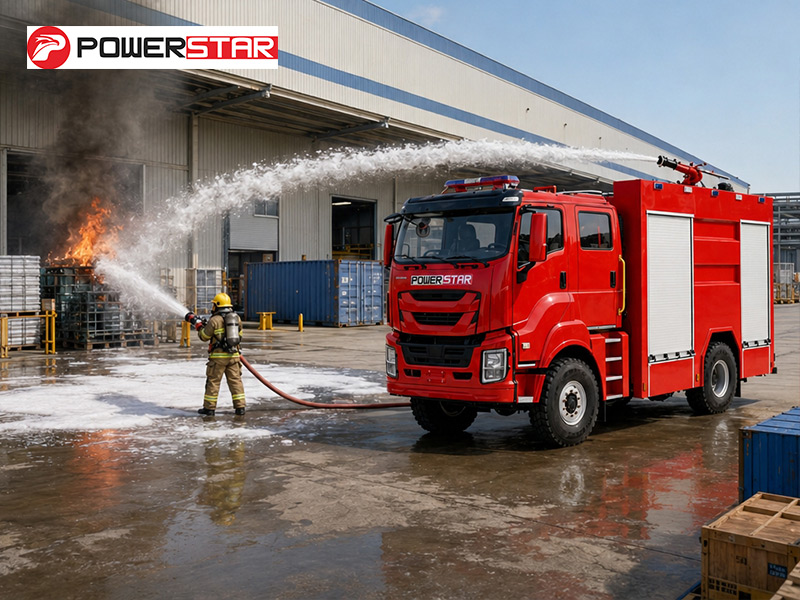

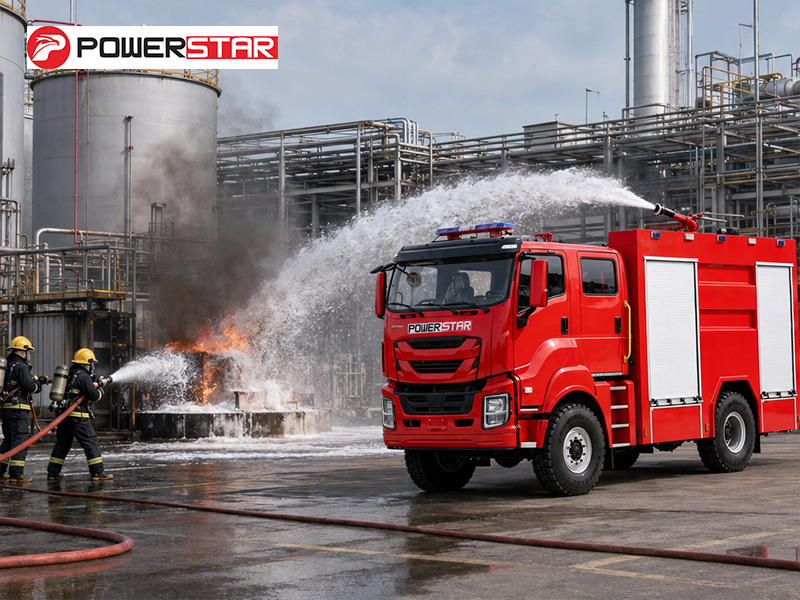

» Ⅷ.Uygulama Senaryoları :
