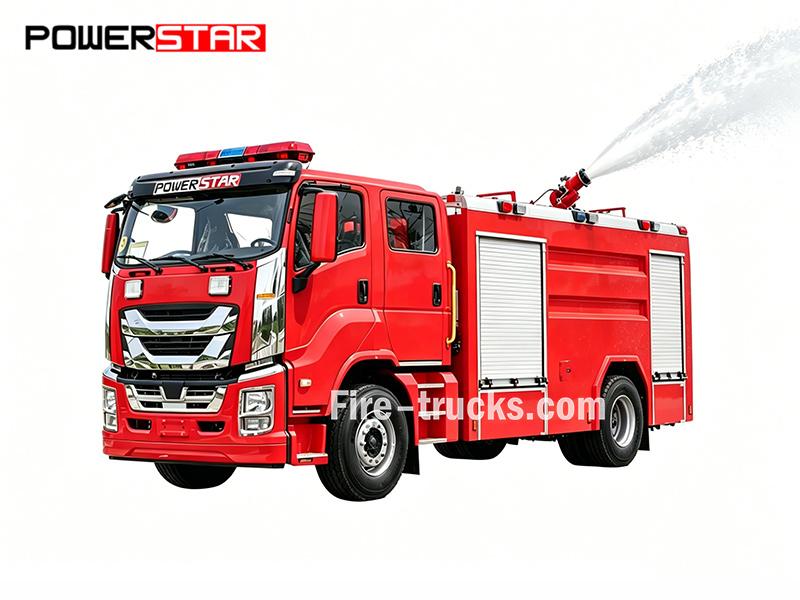

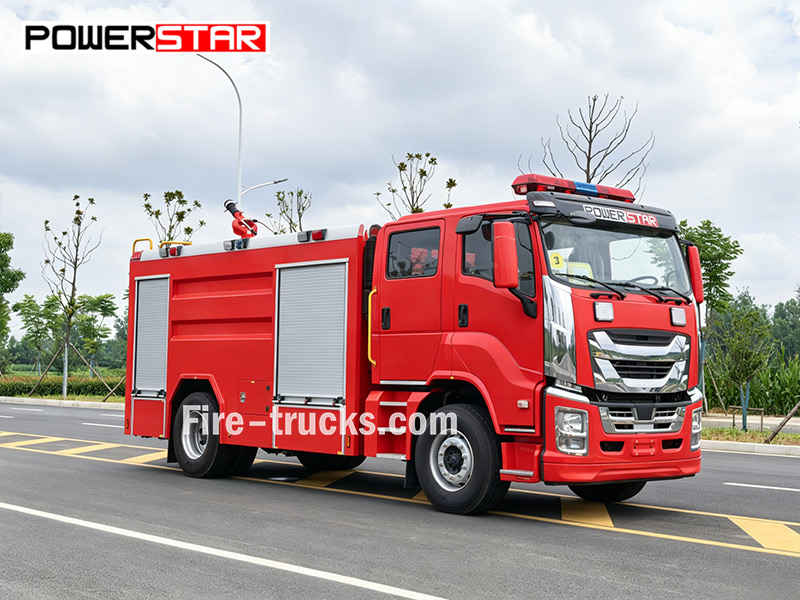

ISUZU GIGA 240HP acil durum itfaiye aracı, 4×2 şasi üzerinde 240 HP 6HK1-TCG61 motorla çalışır. 6000 L su tankı ve 2000 L köpük tankı, CB10/60 itfaiye pompası (60 L/s) ve PL8/48 monitörü (48 L/s, su ≥70 m, köpük ≥65 m) özelliklerine sahiptir. Standart ekipmanlar arasında itfaiye hortumları, emiş boruları, bağlantı parçaları, köpük tabancası ve temel alet kiti bulunur. Ek ekipmanlar arasında sandviç PTO, boru hattı sistemi, ekipman kutusu, pompa kutusu, katlanır pedal ve elektrik sistemi yer alır.
Kamyon Şasisi:
ISUZU GIGA 4×2Çalışma kapasitesi:
6000L water + 2000L foam (8000L total)Motor Gücü:
240 HP (176 kW) / 6HK1-TCG61İtfaiye Pompası:
CB10/60Pompa Akışı:
60 L/sİş Baskısı:
1.0 MPaYangın Monitörü:
PL8/48Akışı İzle:
48 L/sMonitör Aralığı:
Water ≥70 m , Foam ≥65 mBu ISUZU GIGA acil durum itfaiye pompa aracı, yangınla mücadele ve acil müdahale için üretilmiştir. Bu ISUZU 240 HP 4x2 köpüklü su itfaiye aracı 6000 L su tankı, 2000 L köpük tankı, CB10/60 yangın pompası (1,0 MPa basınçta 60 L/sn) ve 70 m su menzili ile 65 m köpük menziline sahip tavana monte PL8/48 yangın monitörü özelliklerine sahiptir.
Bu itfaiye aracı; hortumlar, emiş boruları, bağlantı parçaları ve köpük tabancası dahil olmak üzere eksiksiz standart yangın söndürme ekipmanı taşır. Petrol, benzin ve kimyasalları içeren B sınıfı yangınlarda etkili çalışır. Petrol depoları, kimyasal tesisler, havaalanları ve endüstriyel tesislerdeki yangın söndürme görevleri için uygundur.

|
Çalışma Kapasitesi |
Motor Modeli |
Dingil Mesafesi |
Üstyapı |
|
6000 L su + 2000 L köpük |
240 HP / 6HK1-TCG61 |
5600 mm |
★ Tank karbon çelikten, 8000 L kapasite ★CB10/60 yangın pompası, 1,0 MPa basınçta 60 L/sn debi ★PL8/48 tavan monitörü, su ile 48 L/sn debi, su ≥70 m, köpük ≥60 m menzil ★ Sandviç PTO, boru hattı sistemi, ekipman kutusu, pompa kutusu, katlanır pedal, elektrik sistemi |
»Ⅰ.Ana Özellikler:
★Köpüklü yangın söndürme ve acil müdahale için 240 HP gücünde 6HK1-TCG61 motor
★6000 L su tankı, 2000 L köpük tankı ve CB10/60 yangın pompasına (1,0 MPa'da 60 L/sn) sahip ISUZU GIGA 4×2 şasi
★Uzun mesafeli yangın müdahalesi için 48 L/sn debili, su menzili ≥70 m ve köpük menzili ≥65 m olan tavana monte PL8/48 monitör
★ Sandviç PTO, boru hattı sistemi, ekipman kutusu, pompa kutusu, katlanır pedal ve tam çalışma desteği için elektrik sistemi
★B sınıfı yangınla mücadele için hortumlar, nozullar, köpük tabancası ve temel alet seti dahil eksiksiz yangın söndürme ekipmanı
»Ⅱ.Ürün Parametresi:
| Powerstar Isuzu 240 HP Acil Durum İtfaiye Pompa Aracı | |||
| Genel | Çalışma kapasitesi | 6000 L su + 2000 L köpük | |
| Kamyon şasisi | ISUZU GIGA 4x2 | ||
| Motor Gücü | 240 HP / 6HK1-TCG61 | ||
| Yangın pompası | CB10/60 | ||
| Yangın monitörü | PL8/48 | ||
| Genel Boyutlar U*G*Y | 7800*2500*3500 mm | ||
| Brüt Araç Ağırlığı | 22000 kg | ||
| Boş Ağırlık | 10800 kg | ||
| Motor | Motor Modeli | 4HK1-TCG61 | |
| Yakıt Türü | Dizel | ||
| Güç | 240 HP(176KW) | ||
| Emisyon Standardı | Euro 6 | ||
| Silindir Hacmi | 7800 ml | ||
| Motor Tipi | 6 silindirli sıralı, su soğutmalı, turbo şarjlı dizel motor, ara soğutmalı | ||
| Şasi | Çekiş Tipi | 4x2 | |
| Dingil Mesafesi | 5600 mm | ||
| Lastik | 235/75R17.5 16PR | ||
| Lastik No. | 6 lastik ve 1 yedek lastik | ||
| Yangın Pompası | Model | CB10/60 | |
| Debi | 60L/s | ||
| Basınç | 1MPa | ||
| Maksimum çalışma basıncı | 1.251MPa | ||
| Maks. izin verilen giriş basıncı | 0.4MPa | ||
| Maks. emiş yüksekliği | 3m | ||
| Nominal hız | 3916±50dev/dak | ||
| Hız oranı | 1:1.4 | ||
| Su yönlendirme süresi | ≤50sn | ||
| Yangın Monitörü | Model | PL8/48 | |
| Debi | 48L/sn | ||
| Nominal çalışma basıncı | 0.8MPa | ||
| Maks. çalışma basıncı | 1.2MPa | ||
| Menzil | Su | ≥70m | |
| Köpük | ≥65m | ||
| Dikey dönüş | - 35~+70° | ||
| Yatay dönüş | 0~360° | ||
| Standart Konfigürasyon | Sandviç PTO ve boru hattı sistemi ile donatılmıştır; Ekipman kutusu ve pompa kutusu ile donatılmıştır; Katlanabilir pedal ve elektrik sistemi ile donatılmıştır. Diğer ekipmanlar. |
||


1. Şasi ve Güç Aktarma Sistemi
♦ 5600 mm dingil mesafesine sahip ISUZU GIGA 4×2 şasisi, şehir yollarında, endüstriyel alanlarda ve acil müdahale güzergâhlarında dengeli çalışma için tasarlanmıştır.
♦ 240 HP gücünde, hızlı tepki, sürekli pompa çalışması ve uzun süreli köpük yangın söndürme için güvenilir tork sağlayan 6HK1-TCG61 dizel motor.
♦Basit kullanım ve kolay bakım için manuel şanzıman.

2. Yangın Söndürme ve Güvenlik Sistemi
♦ Sıvı dalgalanmasını azaltmak için iç bölmelere sahip, karbon çelik yapıda 6000 L su tankı ve 2000 L köpük tankı.
♦ CB10/60 yangın pompası, 1,0 MPa basınçta 60 L/s debi, PTO tahrikli, 3 m emiş yüksekliği, ≤50 sn hazırlama süresi.
♦ PL8/48 çatı monitörü, 48 L/s debi, su menzili ≥70 m, köpük menzili ≥65 m, yatay 360° dönüş, eğim -35° ila +70°.

» Ⅳ.Yangın Pompası Sistemi :

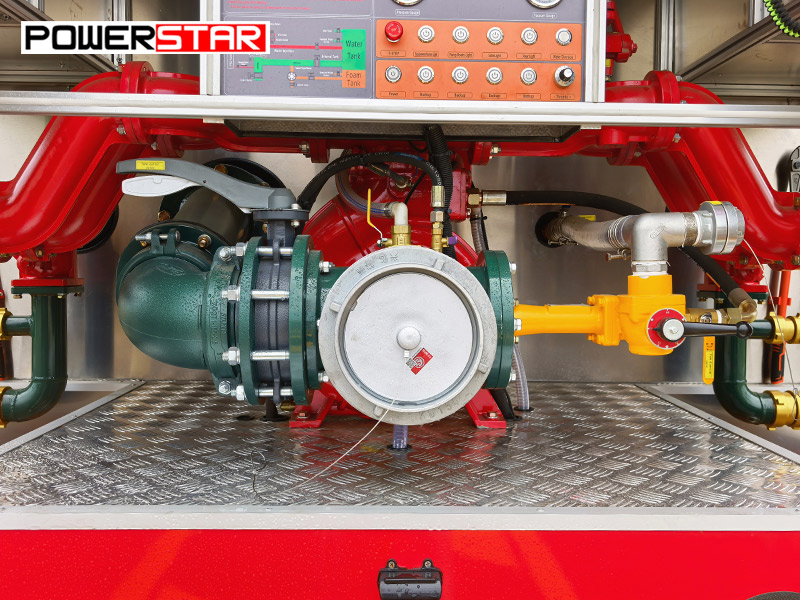

Yangın Pompası:

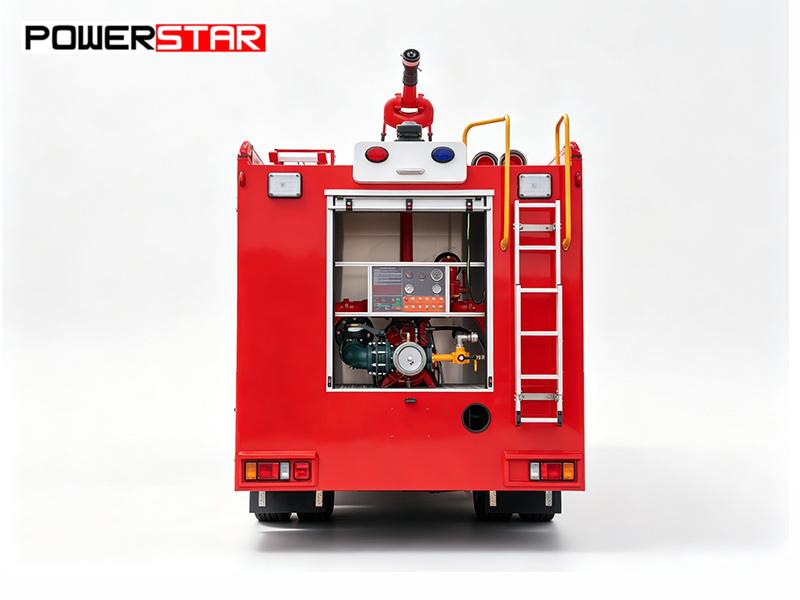

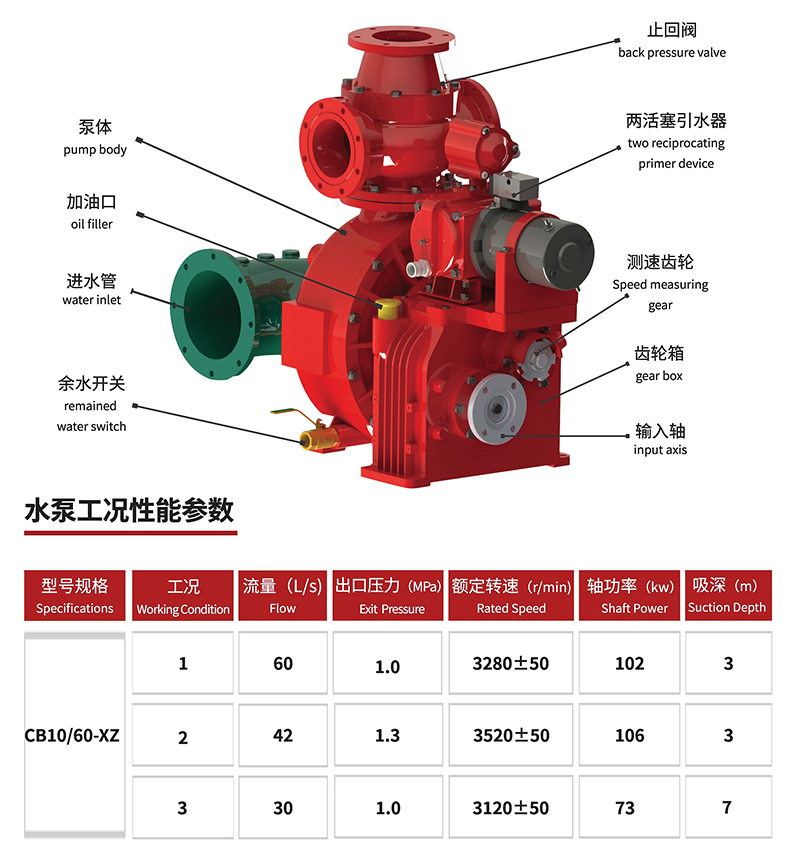

Arka pompa bölmesine 1,0 MPa'da nominal 60 L/s debiye sahip bir CB10/60 yangın pompası monte edilmiştir. Bu pompa güvenilir performans için tasarlanmış olup, yangın hortumları ve monitörlerin yangın söndürme amacıyla uzun mesafelerde etkili şekilde su veya köpük verebilmesini sağlamak için dengeli su basıncı sağlar.

|
Yangın Pompası Modeli |
Debi |
Basınç |
Maks. Çalışma Basıncı |
Maks. İzin Verilen Giriş Basıncı |
|
CB10/60 |
60 L/s |
1,0 MPa |
1,251 MPa |
0,4 MPa |

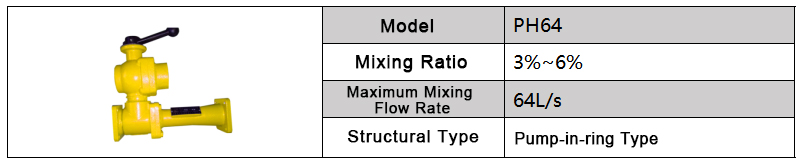

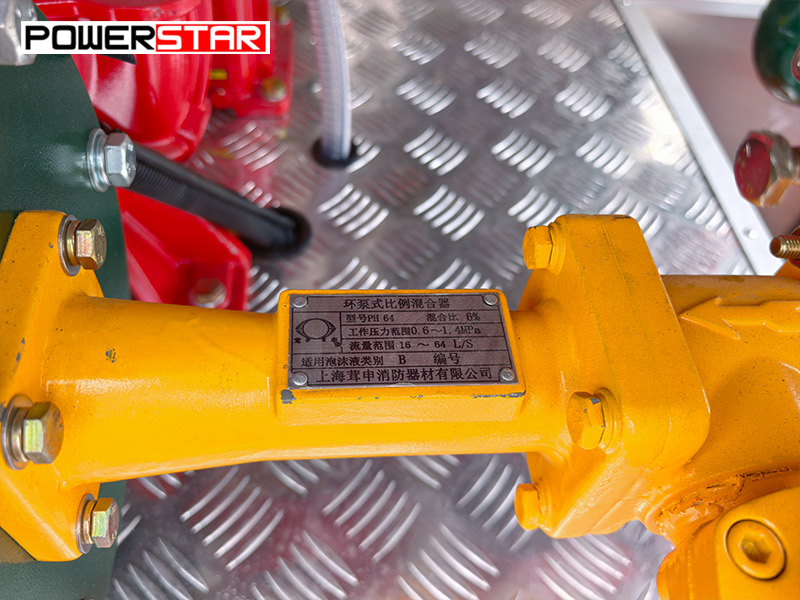

PH64 pompa halkası tipi köpük oranlayıcı, %3 ila %6 arasında ayarlanabilir karışım oranı ve maksimum 64 L/s karışım debisine sahiptir. Verimli B Sınıfı yangın söndürme için köpük konsantresini suyla otomatik olarak karıştırır. Harici güç gerektirmeyen basit kullanım sunar.

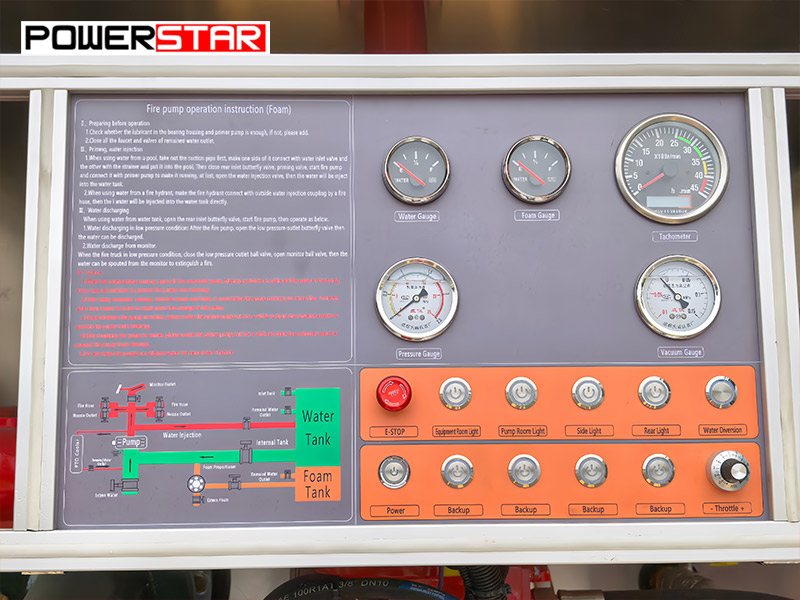

Kullanım talimatları, tank borulama şeması, basınç göstergesi, su seviye göstergesi, köpük seviye göstergesi, acil durdurma, PTO kontrolü, ana güç anahtarı, pompa kontrolleri, monitör kontrolleri ve bölme aydınlatmasını içerir. Tüm kontroller kolay kullanım için açıkça işaretlenmiştir.

» Ⅴ.Yangın Monitörü Sistemi :
PL8/48 yangın monitörü kabin çatısına monte edilmiştir. ≥70 m su menzili ve ≥65 m köpük menzili ile 48 L/s debi sağlar. Monitör, esnek yangın söndürme operasyonları için düz akış ve püskürtme modellerini destekler.

| Yangın Monitörü Modeli | Debi | Menzil | Nominal Basınç | Eğim Dönüşü | Yatay dönüş |
| PL8/48 | 48L/s | Su≥70m Köpük ≥65 m | 0.8MPa | -35°~+70° |
0~360° |

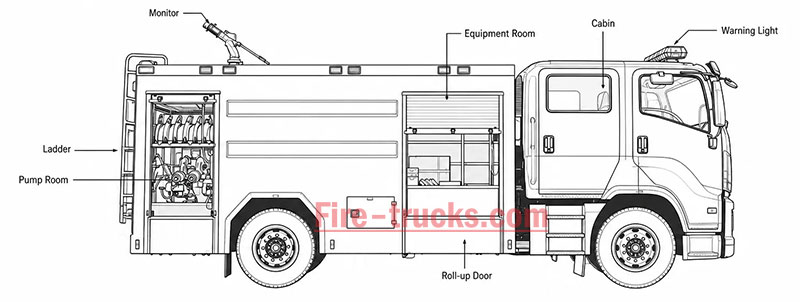

» Ⅵ.İtfaiye Ekipmanları :

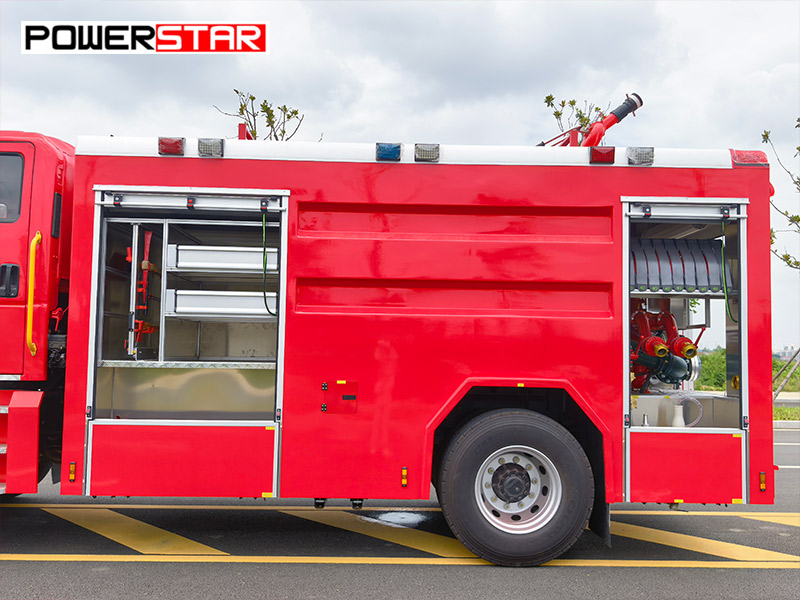

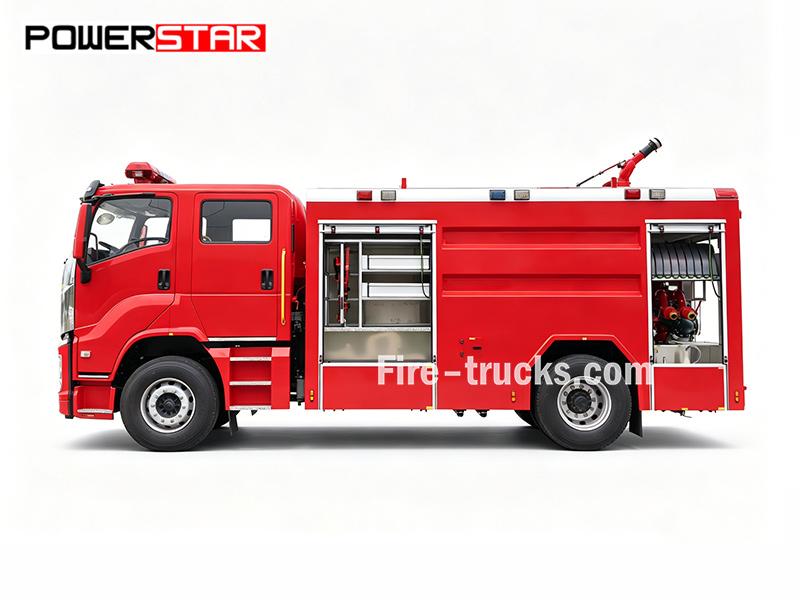

• Ekipman Bölmesi
Aracın her iki yanında bulunan bu bölmeler, ekipman rafları ve saklama tepsileriyle donatılmıştır. Raflar, yangın hortumlarını, emiş borularını ve köpük tabancalarını düzenli şekilde tutar. Saklama tepsileri; anahtarlar, baltalar ve levye gibi araçlara hızlı erişim sağlayarak kurtarma verimliliğini artırır.

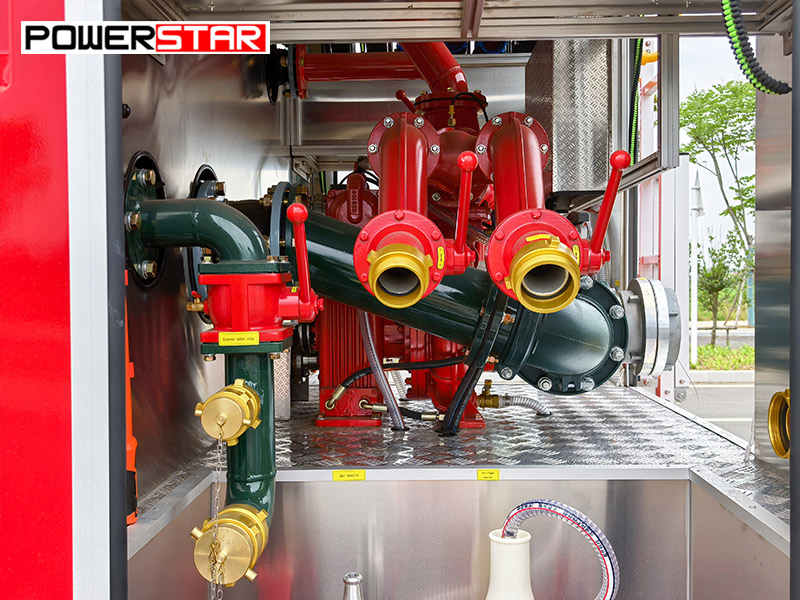

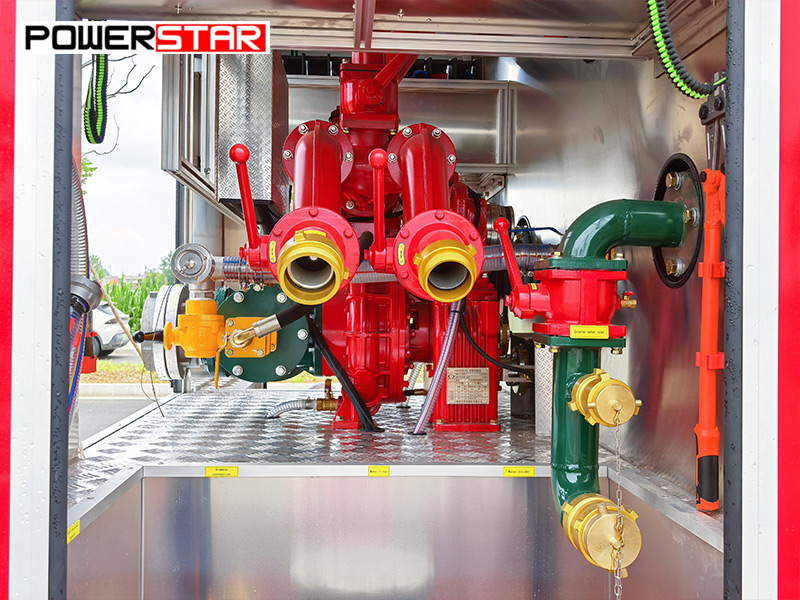

•Pompa Bölmesi:CB10/60 yangın pompası, kontrol paneli, basınç göstergesi, vakum göstergesi ve aydınlatma sistemi ile donatılmıştır. Aksesuarlar arasında yangın hortumları, emiş hortumları, kollektörler, süzgeçler, yangın nozulları, köpük tabancaları, emiş hortumu anahtarları ve redüksiyon parçaları bulunur.

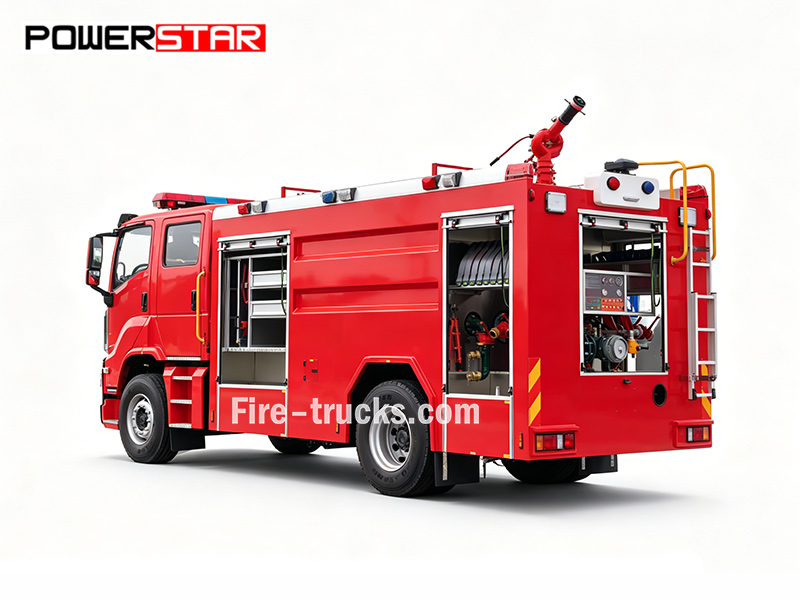

ISUZU GIGA acil durum itfaiye pompalı aracı, arkaya monte edilmiş CB10/60 yangın pompası ve kabin tavanına monte edilmiş PL8/48 monitör ile birlikte gelir. Su tankı 6.000 litre, köpük tankı ise 2.000 litre kapasiteye sahiptir ve 240 HP gücündeki 6HK1-TCG61 motorla çalışan sağlam ISUZU GIGA 4×2 şasi üzerine kuruludur. Standart ekipmanlar arasında yangın hortumları, emiş boruları, kaplinler, köpük tabancası ve eksiksiz bir alet seti bulunur. Ek donanımlar arasında sandviç PTO, boru hattı sistemi, ekipman kutusu, pompa kutusu, katlanır pedal ve elektrik sistemi yer alır. Otomatik köpük karıştırma için bir PH64 köpük oranlayıcı (3%-6% karışım oranı, maksimum 64 L/s akış hızı) da donatılmıştır. Tam teknik özellikler aşağıda listelenmiştir:

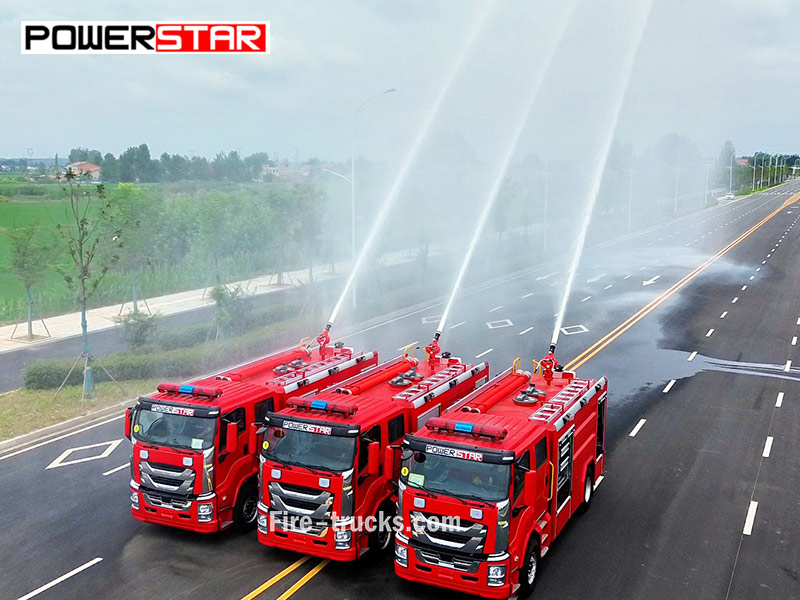

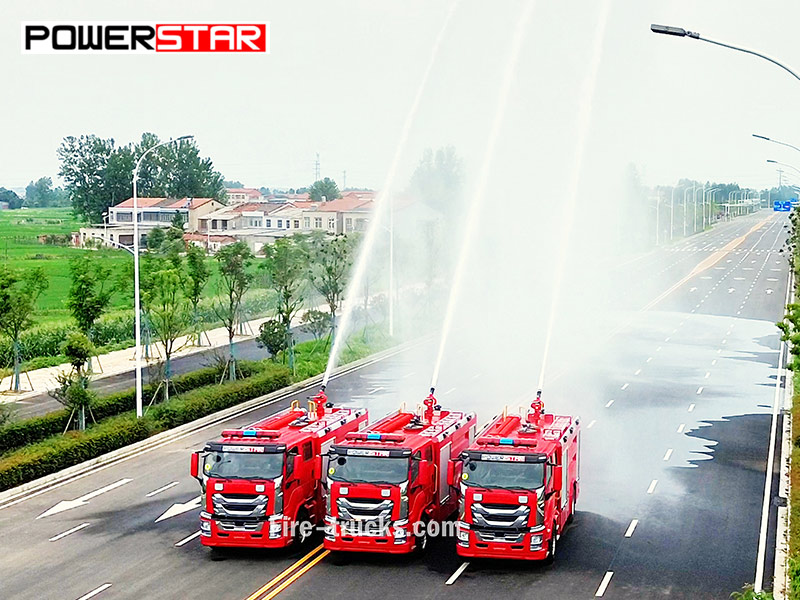

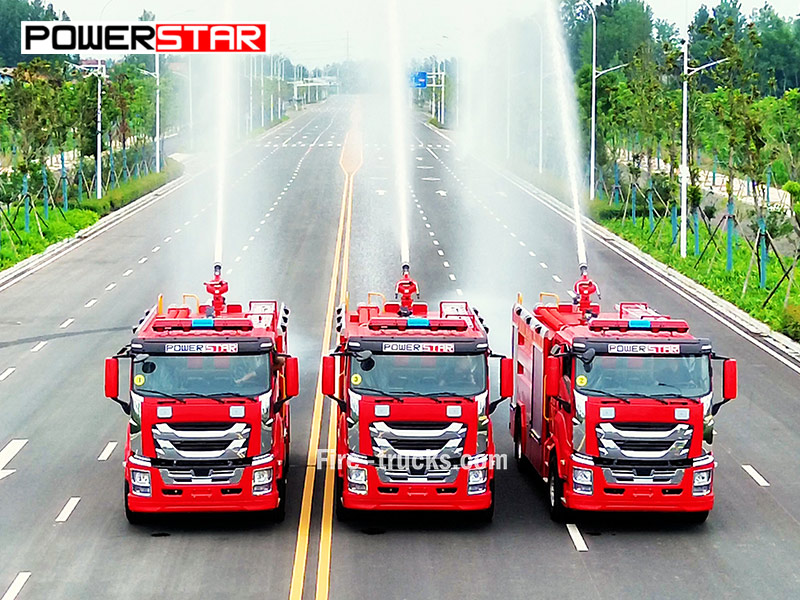

» Ⅶ.Su Akışı ve Basınç Testi :
