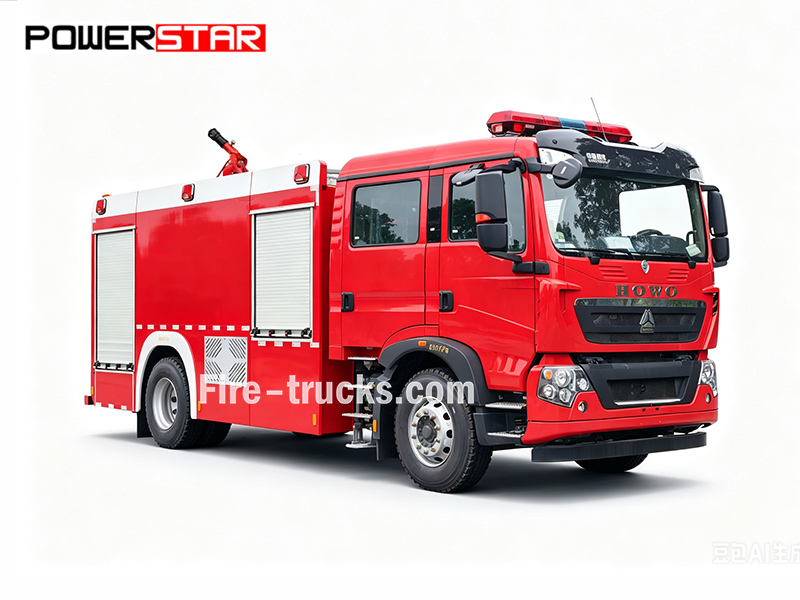

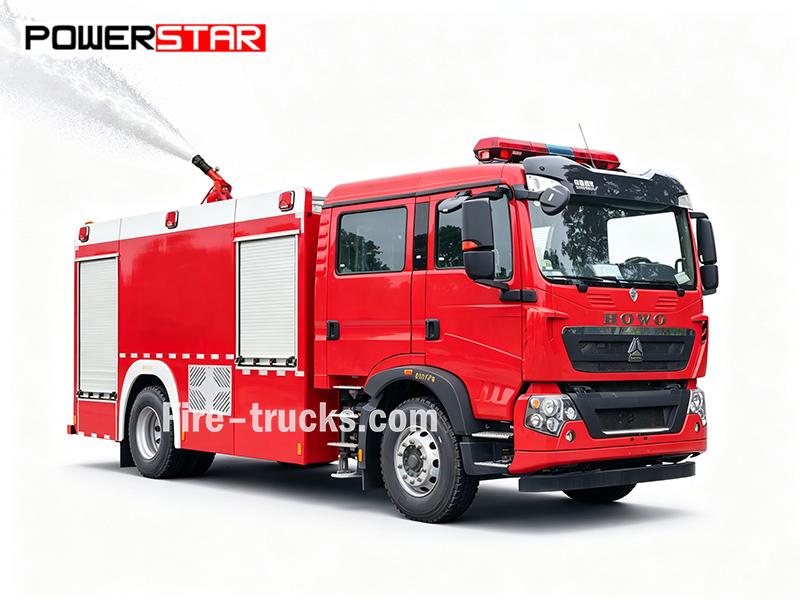

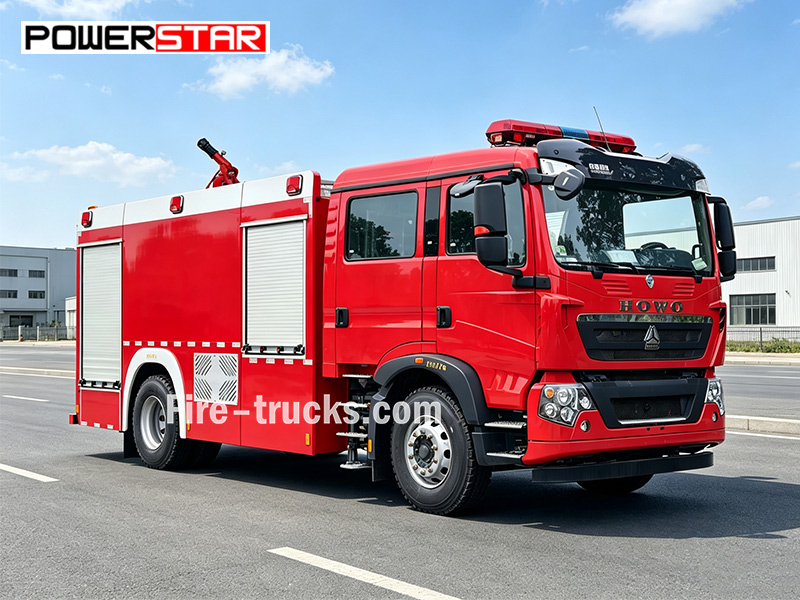

SINOTRUK HOWO TX köpüklü yangın tankeri, 4×2 şasi üzerinde 350 HP MC07H.35-60 motoruyla çalışır. 6000L su tankı ve 2000L köpük tankı, CB10/60-RS yangın pompası (60 L/s) ve PS60 monitörü (60 L/s, su ≥70m, köpük ≥65m) özelliklerine sahiptir. Standart ekipmanlar arasında yangın hortumları, emiş boruları, bağlantı parçaları, köpük tabancası ve temel alet kiti bulunur. Otomatik köpük karıştırma için bir PH64 köpük oranlayıcı (3%-6% karışım oranı, maksimum 64 L/s akış) da donatılmıştır.
Kamyon Şasisi:
SINOTRUK HOWO TX 4×2Çalışma kapasitesi:
6000L water + 2000L foam (8000L total)Motor Gücü:
350 HP (257 kW) / MC07H.35-60İtfaiye Pompası:
CB10/60-RSPompa Akışı:
60 L/sİş Baskısı:
1.0 MPaYangın Monitörü:
PS60Akışı İzle:
60 L/sMonitör Aralığı:
Water ≥70 m , Foam ≥65 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowBu SINOTRUK HOWO TX köpüklü itfaiye tankeri, yangın söndürme ve acil müdahale için üretilmiştir. Bu HOWO TX 350 HP 4x2 köpüklü su itfaiye aracı 6000 L su tankı, 2000 L köpük tankı, CB10/60-RS yangın pompası (1,0 MPa'da 60 L/s) ve 70 m su menziline ve 65 m köpük menziline sahip çatı monteli PS60 yangın monitörü ile donatılmıştır.

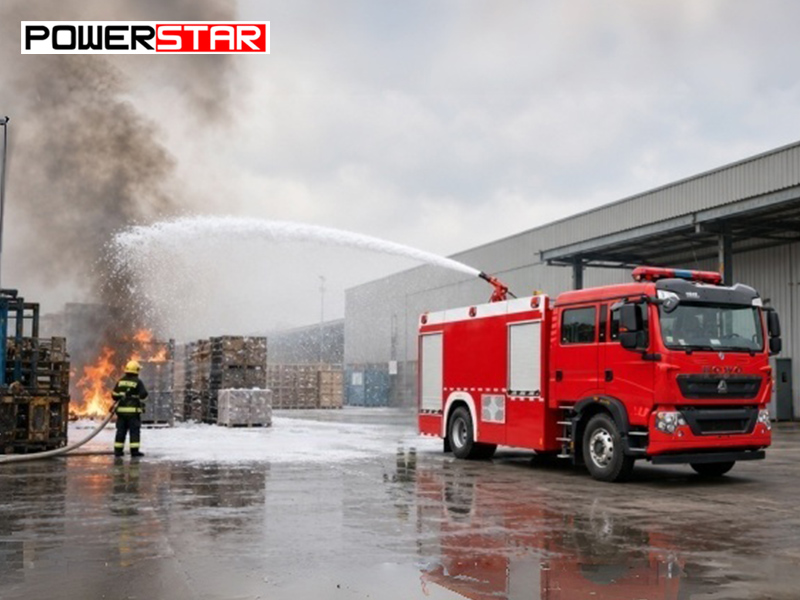

Bu itfaiye aracı; hortumlar, emiş boruları, bağlantı parçaları ve köpük tabancası dahil olmak üzere eksiksiz standart yangın söndürme ekipmanı taşır. Petrol, benzin ve kimyasalları içeren B sınıfı yangınlarda etkili şekilde çalışır. Petrol depoları, kimyasal tesisler, havaalanları ve endüstriyel tesislerdeki yangın söndürme görevleri için uygundur.

|
Çalışma Kapasitesi |
Motor Modeli |
Dingil Mesafesi |
Üstyapı |
|
6000 L su + 2000 L köpük |
350 HP / MC07H.35-60 |
4700 mm |
★ Tank karbon çelik, 8000 L kapasite ★CB10/60-RS yangın pompası, 1,0 MPa basınçta 60 L/s debi ★PS60 çatı monitörü, 60 L/s debi; su ≥70 m, köpük ≥65 m menzil ★ PH64 köpük oranlayıcı, %3-%6 karışım oranı, maksimum 64 L/s debi |
»Ⅰ.Ana Özellikler :
★MC07H.35-60 motor, köpüklü yangın söndürme ve acil müdahale için 350 HP güce sahiptir
★SINOTRUK HOWO TX 4×2 şasi; 6000 L su tankı, 2000 L köpük tankı ve CB10/60-RS yangın pompası (1,0 MPa'da 60 L/s) ile donatılmıştır
★Uzun mesafeli yangın müdahalesi için 60 L/s debili, su menzili ≥70 m ve köpük menzili ≥65 m olan çatı monteli PS60 monitör
★ Otomatik köpük karıştırma için %3-%6 karışım oranına ve maksimum 64 L/s debiye sahip PH64 köpük oranlayıcı
★ Full yangın söndürme ekipmanı; B sınıfı yangın söndürme için hortumlar, nozullar, köpük tabancası ve temel alet seti dahil
»Ⅱ.Ürün Parametreleri :
| SINOTRUK HOWO TX Kamyon Üzeri Köpüklü İtfaiye Tankeri | |||
| Genel | Çalışma kapasitesi | 6000 L su + 2000 L köpük | |
| Kamyon şasisi | SINOTRUK HOWO TX 4x2 | ||
| Motor Gücü | 350 HP/ MC07H.35P-61 | ||
| Yangın pompası | CB10/60-RS | ||
| Yangın Monitörü | PS60 | ||
| Köpük Oranlayıcı | PH 64 | ||
| Maksimum Hız | 95 km/s | ||
| Genel Ölçüler U*G*Y | 8680*2505*3700 mm | ||
| Brüt Araç Ağırlığı | 20100 kg | ||
| Boş Ağırlık | 6600 kg | ||
| Motor | Motor Modeli | MC07H.35-60 | |
| Yakıt Türü | Dizel | ||
| Güç | 350 HP(257KW) | ||
| Emisyon Standardı | Euro VI | ||
| Motor Hacmi | 7360 ml | ||
| Motor Tipi | Sıralı 6 silindir, su soğutmalı, turbo beslemeli dizel motor, ara soğutmalı | ||
| Şasi | Tahrik Tipi | 4x2 | |
| Dingil Mesafesi | 4700 mm | ||
| Lastik | 235/75R17.5 16PR | ||
| Lastik Sayısı | 6 lastik ve 1 yedek lastik | ||
| Fİtfaiye Pompası | Model | CB10/60-RS | |
| Akış | 60L/s | ||
| Basınç | 1MPa | ||
| Maksimum çalışma basıncı | 1.251MPa | ||
| Maksimum izin verilen giriş basıncı | 0.4MPa | ||
| Maksimum emiş yüksekliği | 3m | ||
| Nominal hız | 3916±50r/min | ||
| Hız oranı | 1:1.4 | ||
| Su yönlendirme süresi | ≤50s | ||
| Yangın Monitörü | Model | PS60 | |
| Debi | 60L/s | ||
| Nominal çalışma basıncı | 0.8MPa | ||
| Maksimum çalışma basıncı | 1.2MPa | ||
| Menzil | Su | ≥70m | |
| Köpük | ≥65m | ||
| Eğim dönüşü | - 35~+70° | ||
| Yatay dönüş | 0~360° | ||
| Standart Konfigürasyon | Tüm standart aksesuarlar: Yangın hortumu, filtre, bağlantı aparatı, anahtar, su/köpük tabancası, temel alet kiti, İngilizce kullanım kılavuzu…… | ||


1. Şasi ve Aktarma Organları
♦ 4700 mm dingil mesafesine sahip SINOTRUK HOWO TX 4×2 şasisi; şehir yollarında, endüstriyel sahalarda ve acil müdahale güzergâhlarında dengeli çalışma için tasarlanmıştır.
♦ 350 HP gücünde MC07H.35-60 dizel motor; hızlı müdahale, sürekli pompa çalışması ve uzun süreli köpüklü yangın söndürme işlemleri için güvenilir tork sağlar.
♦Kolay kullanım ve bakım için manuel şanzıman.

2. Yangın Söndürme Sistemi
♦ 6000 L su tankı ve 2000 L köpük tankı; sıvı dalgalanmasını azaltmak için iç bölmelere sahip karbon çelik konstrüksiyon.
♦ CB10/60-RS yangın pompası, 1,0 MPa basınçta 60 L/s debi, PTO tahrikli, 3 m emiş yüksekliği, ≤50 sn hazırlama süresi.
♦ PS60 çatı monitörü, 60 L/s debi, su menzili ≥70 m, köpük menzili ≥65 m, yatay 360° dönüş, eğim -35° ila +70°.

» Ⅳ.Yangın Pompası Sistemi:

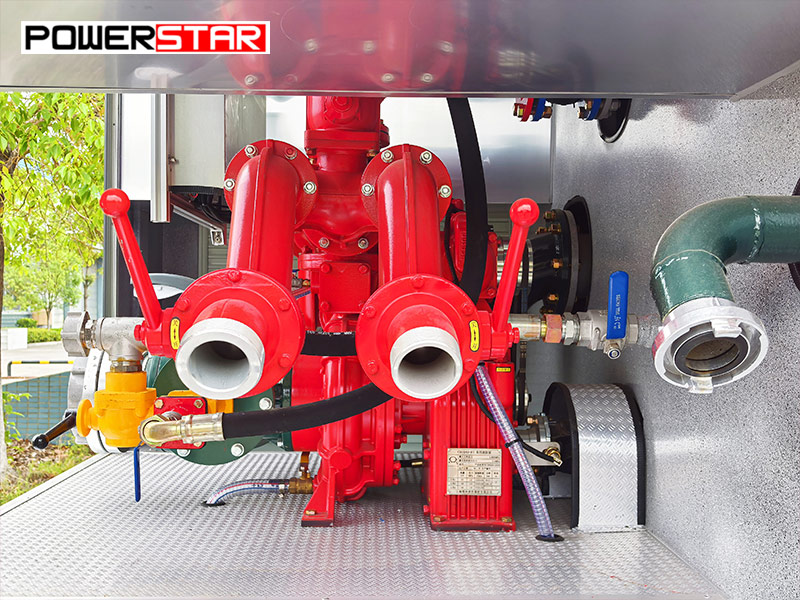

Yangın Pompası:

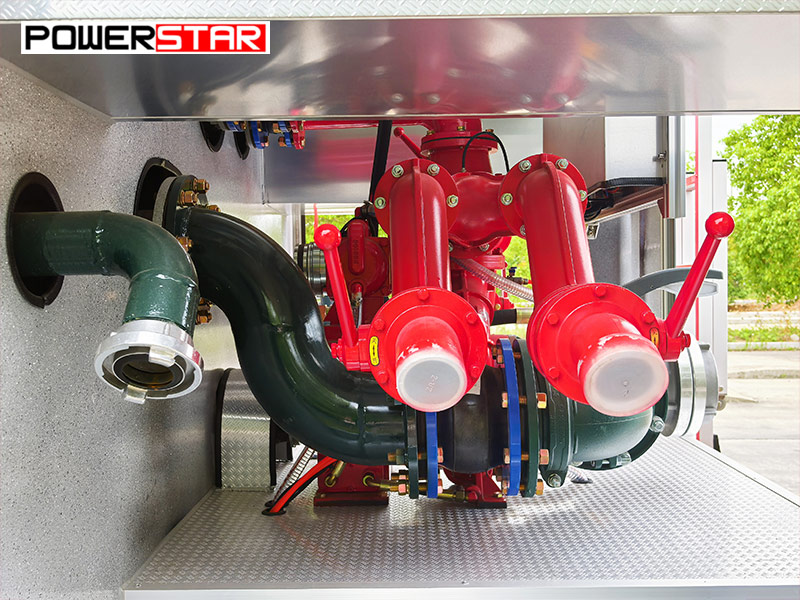

Arka pompa bölmesine 1,0 MPa basınçta nominal 60 L/s debiye sahip bir CB10/60-RS yangın pompası monte edilmiştir. Bu pompa güvenilir performans için üretilmiştir; yangın hortumları ve monitörlerin yangın söndürme amacıyla uzun mesafelerde etkili şekilde su veya köpük iletmesini sağlamak için sürekli su basıncı sağlar.

|
Yangın Pompası Modeli |
Debi |
Basınç |
Maks. Çalışma Basıncı |
Maks. İzin Verilen Giriş Basıncı |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

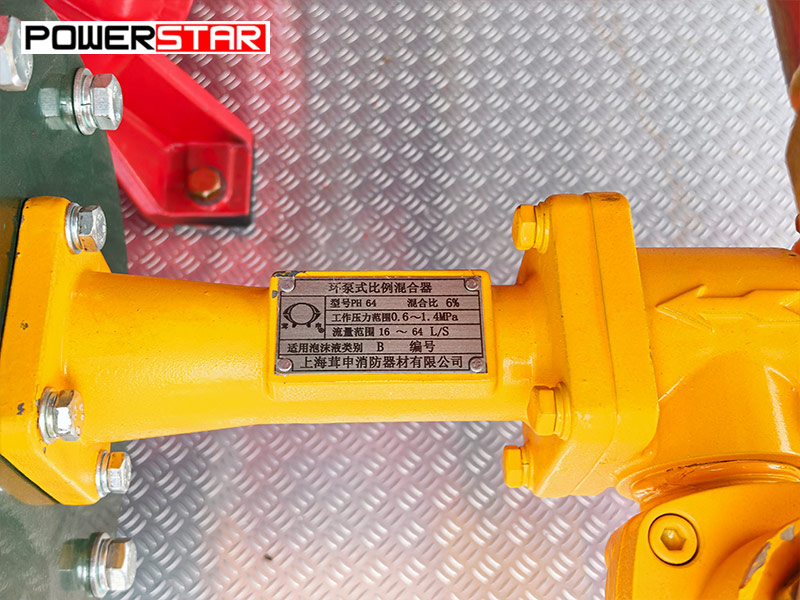

PH64 pompa halkası tipi köpük orantılayıcı, %3 ile %6 arasında ayarlanabilir karışım oranı, maksimum karışım debisi 64 L/s. Verimli B Sınıfı yangın söndürme için köpük konsantresini suyla otomatik olarak karıştırır. Harici güç gerektirmeyen basit kullanım.

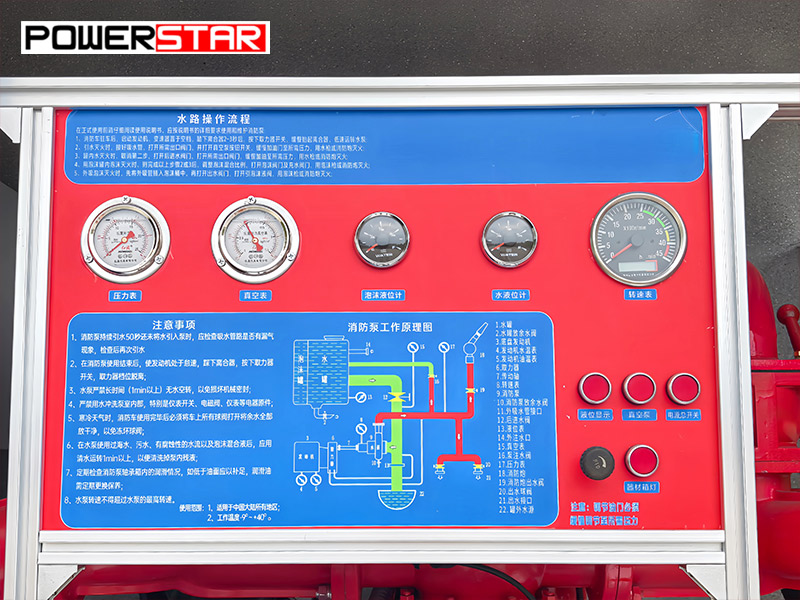

Çalıştırma talimatları, tank borulama şeması, basınç göstergesi, su seviye göstergesi, köpük seviye göstergesi, acil durdurma, PTO kontrolü, ana güç anahtarı, pompa kontrolleri, monitör kontrolleri ve bölme aydınlatmasını içerir. Tüm kontroller kolay kullanım için açıkça işaretlenmiştir.

»Ⅴ.Yangın Monitörü Sistemi :
PS60 yangın monitörü kabin çatısına monte edilmiştir. Su için ≥70 m ve köpük için ≥65 m erişim mesafesiyle 60 L/s debi sağlar. Monitör, esnek yangın söndürme operasyonları için hem düz akış hem de püskürtme desenlerini destekler.

| Yangın Monitörü Modeli | Debi | Erişim Mesafesi | Nominal Basınç | Dikey Dönüş | Yatay dönüş |
| PS60 | 60L/s | Su≥70m Köpük ≥65 m | 0.8MPa | -35°~+70° |
0~360° |

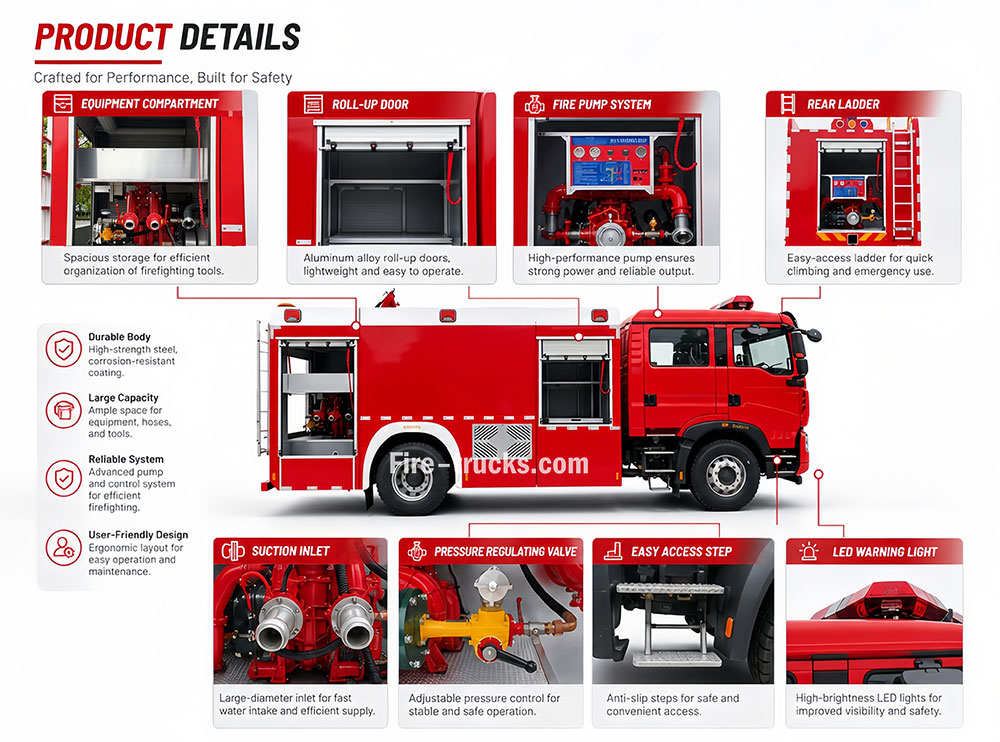

» Ⅵ.Yangın Söndürme Ekipmanları :

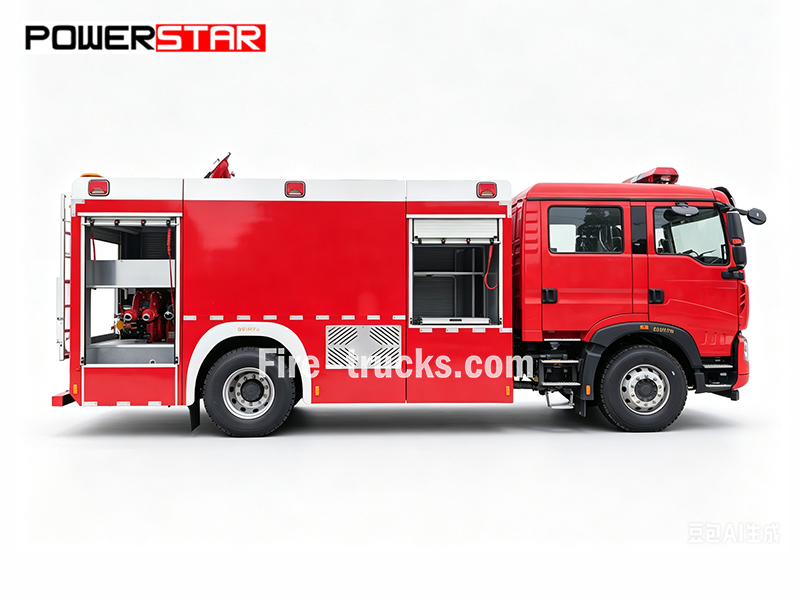

• Ekipman Bölmesi

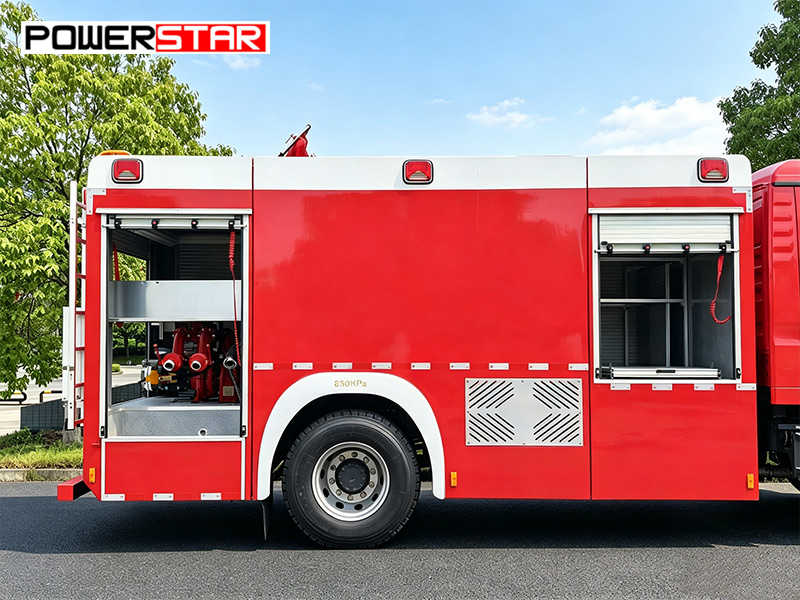

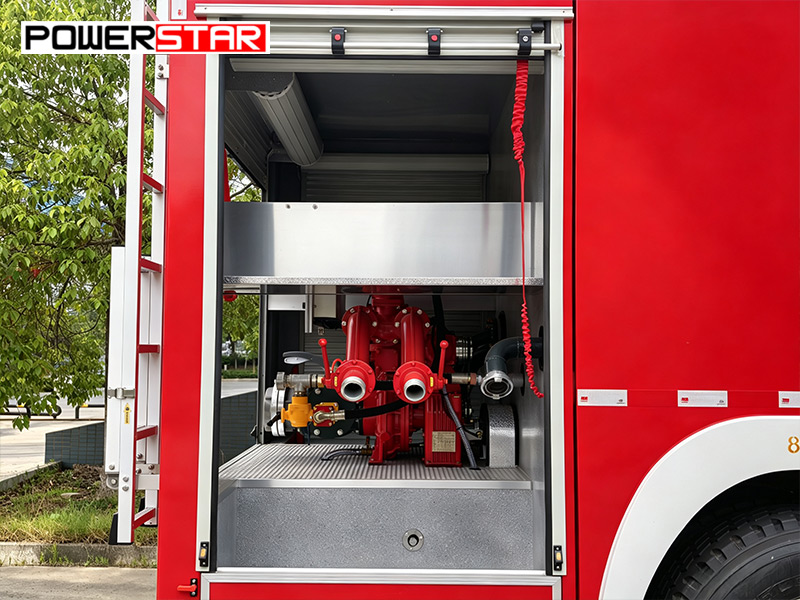

Aracın her iki yanında bulunan bu bölmeler, ekipman rafları ve depolama tepsileriyle donatılmıştır. Raflar, yangın hortumlarını, emiş borularını ve köpük tabancalarını düzenli şekilde tutar. Depolama tepsileri; anahtar, balta ve levye gibi aletlere hızlı erişim sağlayarak kurtarma verimliliğini artırır.

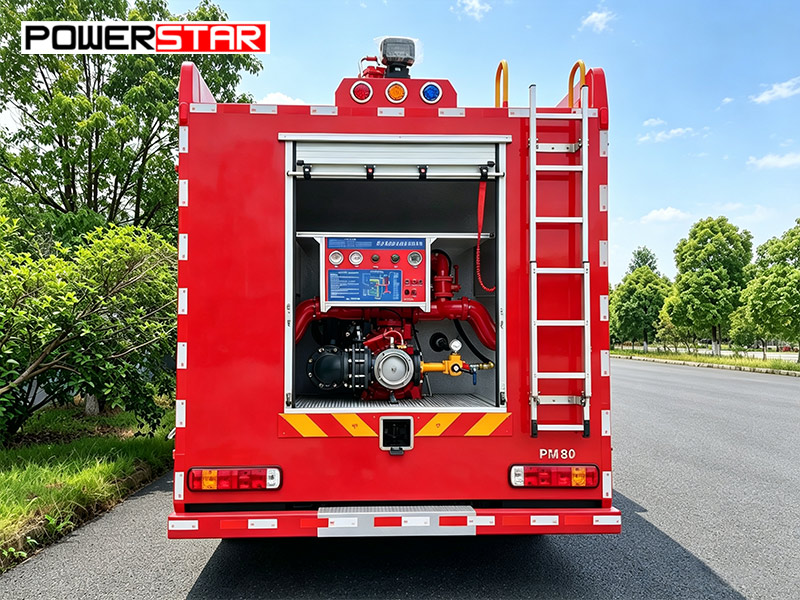

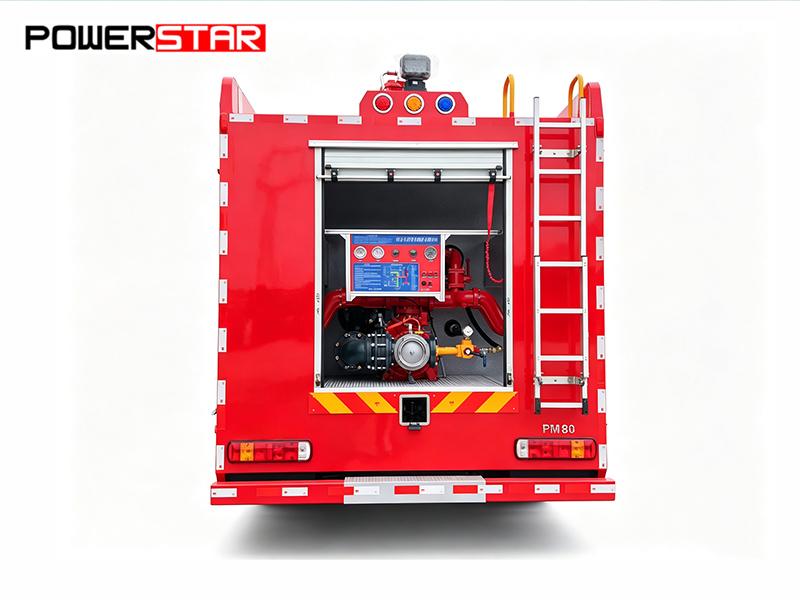

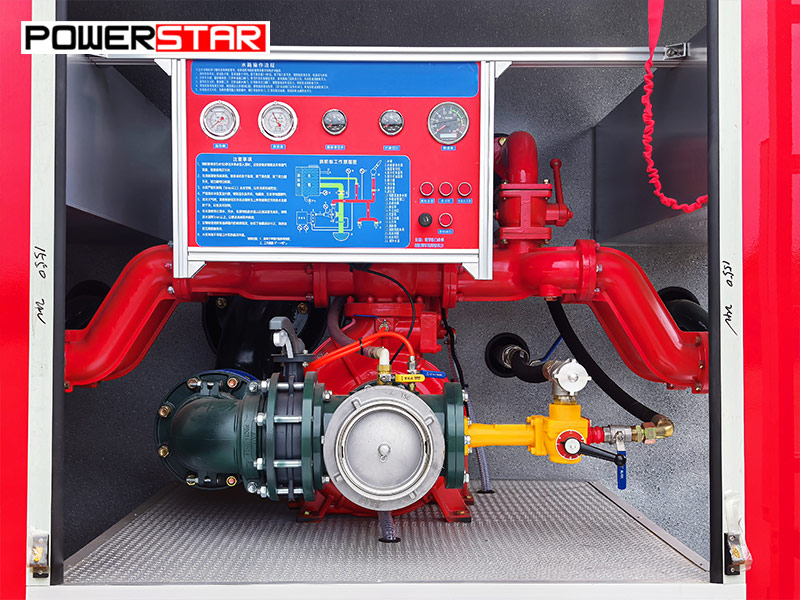

•Pompa Bölmesi:CB10/60 yangın pompası, kontrol paneli, basınç göstergesi, vakum göstergesi ve aydınlatma sistemi ile donatılmıştır. Aksesuarlar arasında yangın hortumları, emiş hortumları, toplayıcılar, süzgeçler, yangın nozulları, köpük tabancaları, emiş hortumu anahtarları ve redüksiyon parçaları bulunur.


SINOTRUK HOWO TX köpüklü yangın tankeri, arkaya monte edilmiş CB10/60-RS yangın pompası ve kabin çatısına monte edilmiş PS60 monitör ile birlikte gelir. Su tankı 6.000 litre, köpük tankı 2.000 litre kapasiteye sahiptir ve 350 HP MC07H.35-60 motorla çalışan sağlam HOWO TX 4×2 şasi üzerine kuruludur. Standart ekipmanlar arasında yangın hortumları, emiş boruları, bağlantı parçaları, köpük tabancası ve eksiksiz bir alet seti bulunur. Otomatik köpük karışımı için PH64 köpük orantılayıcı (%3-%6 karışım oranı, 64 L/s maksimum debi) da donatılmıştır. Tüm teknik özellikler aşağıda listelenmiştir:
