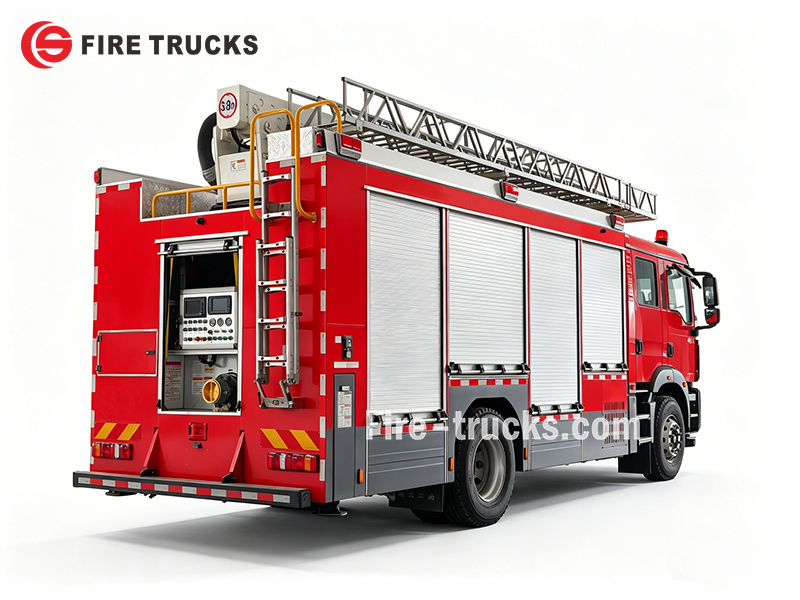

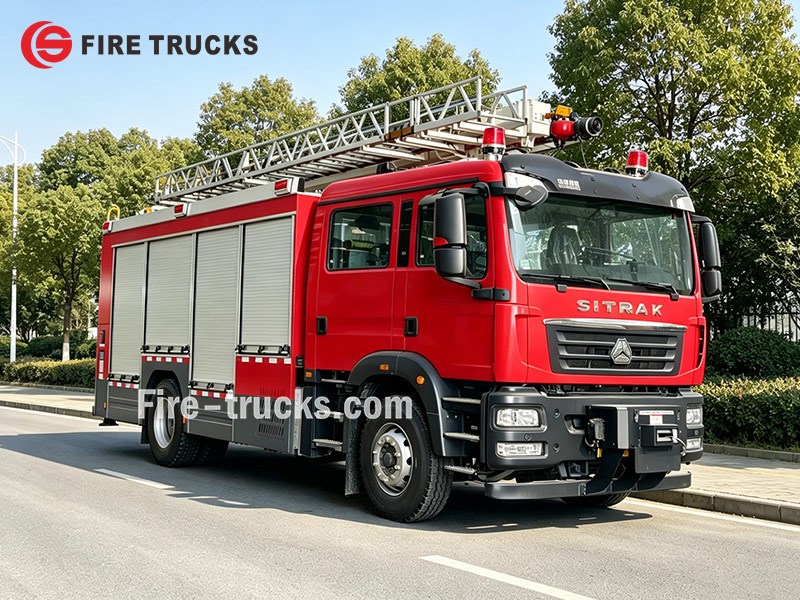

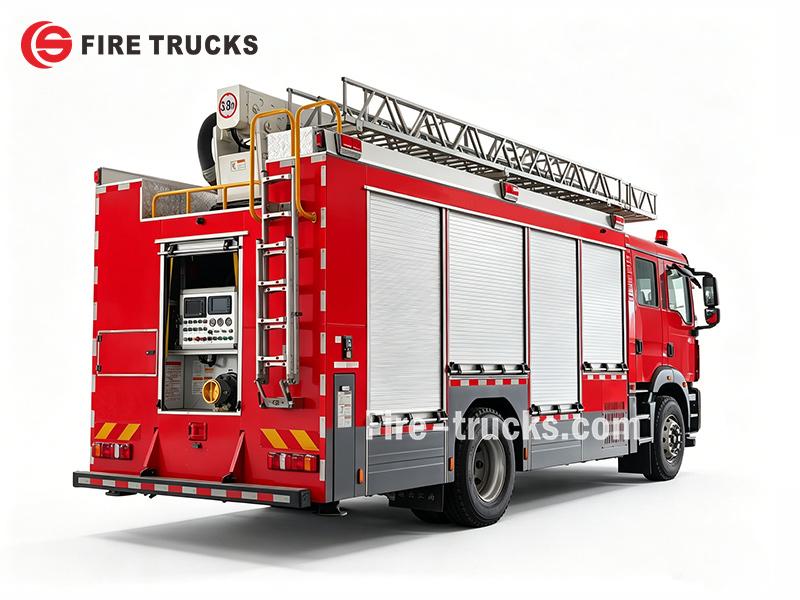

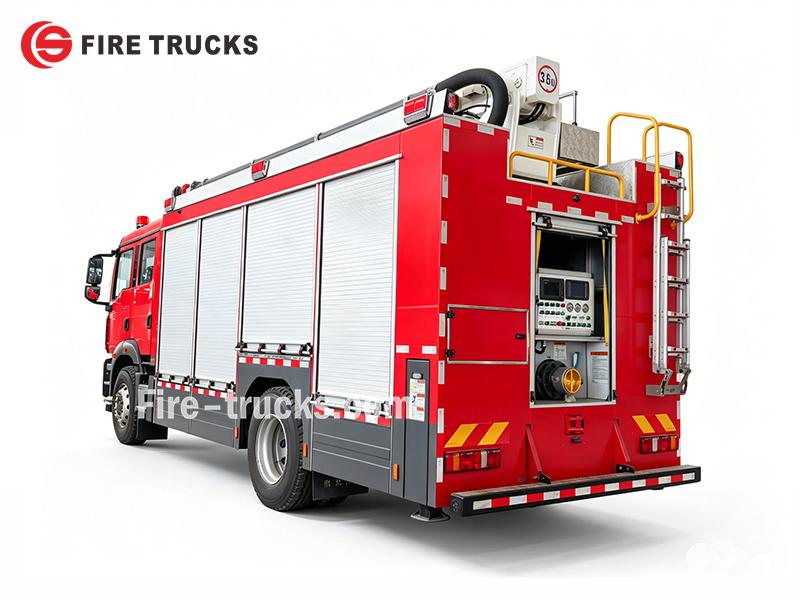

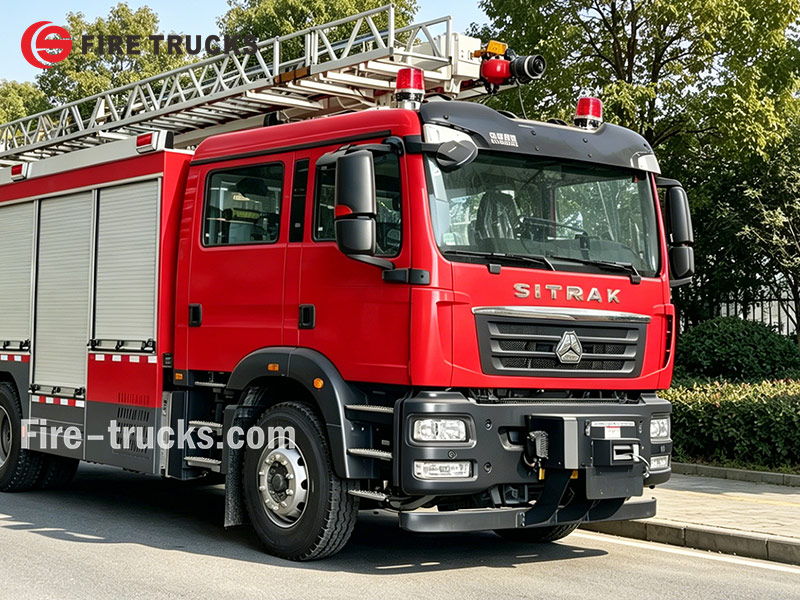

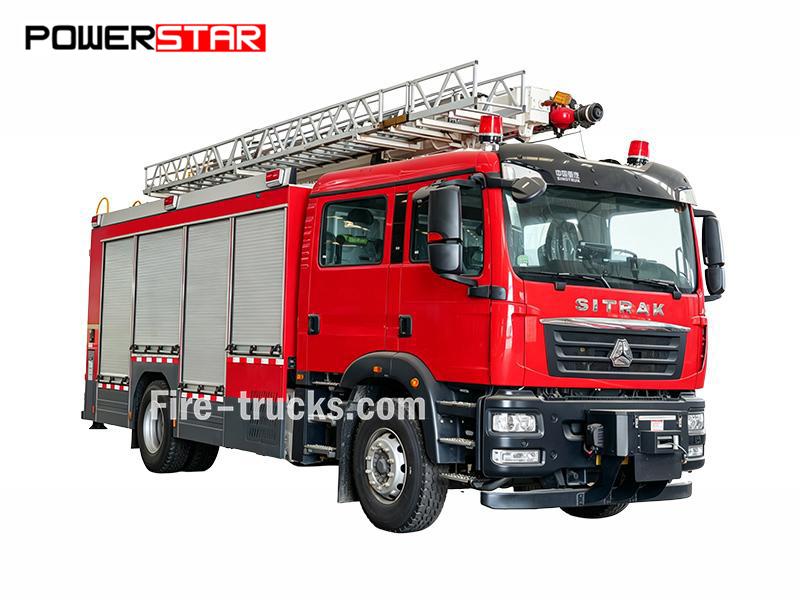

SITRAK HOWO 18 m havalı merdivenli itfaiye aracı, 350 HP gücünde bir MC07H.35-60 motorla çalışır ve 4×2 şasi üzerine kuruludur. Ön bölümde, 75 kN çekme kapasitesine sahip bir vinç, hafif araç kurtarma veya enkaz temizleme işlemlerini gerçekleştirir. Arka bölümde, 60 L/s CB10/60 yangın pompası ve çatıya monte edilmiş bir PS60 monitör ile birlikte 18 m teleskopik merdiven sistemi bulunur. Ekipman gövdesinde her iki tarafta rulo alüminyum panjurlar, LED aydınlatma ve kolay erişim için katlanabilir basamaklar yer alır. Merdiven sistemi 18 m çalışma yüksekliğine ulaşır ve yangın söndürme ile kurtarma operasyonları için aracın kendi hidrolik sistemiyle çalıştırılır.
Kamyon Şasisi:
SINOTRUK HOWO 4x2Çalışma kapasitesi:
5600L water + 2000L foam (7600L total)Motor Gücü:
350 HP (257 kW) / MC07H.35-60İtfaiye Pompası:
CB10/60Pompa Akışı:
60 L/sİş Baskısı:
1.0 MPaYangın Monitörü:
PS60Akışı İzle:
60 L/sMonitör Aralığı:
Water ≥60 m , Foam ≥55 m:
18 mSITRAK HOWO 18 m havai merdivenli köpüklü itfaiye aracı, 350 HP MC07H.35-60 motorlu 4×2 şasi üzerine inşa edilmiştir. Bu köpüklü yangın söndürme merdivenli itfaiye aracı önde vinç ve 18 m teleskopik merdiven özelliklerine sahiptir. CB10/60 pompa (60 L/s) ve çatıya monte PS60 monitör (60 L/s, su ≥60 m, köpük ≥55 m) yangın söndürme işlemlerini gerçekleştirir. Standart donanım; rulo tipi alüminyum kapılar, LED ışıklar, katlanabilir basamaklar ve eksiksiz yangın hortumları ile nozulları içerir; orta yükseklikteki bina yangınları ve havadan kurtarma çalışmaları için sağlam bir seçimdir.

| Ana Öğeler |
SITRAK HOWO 18 m merdivenli araç için teknik parametreler |
|
Vinç Sistemi |
|
|
Tahrik Tipi |
Elektrik kontrollü |
|
Maksimum Çekiş |
≥7000 kg |
|
Tel Halat Çapı |
≥11.5 mm |
|
Tel Halat Uzunluğu |
≥36 m |
|
Kurulum |
Aracın önü, 4 destek pedi ile |
|
Ekipman kutusu |
|
|
Malzeme |
Oksitlenmiş alüminyum çerçeve ve kapak; bölme ve profil yapısı |
|
Panjur Kapak |
Her tarafta 3 adet, kilitlenebilir, bağlantılı LED şeritlerle |
|
Tavan Koruması |
Entegre alüminyum ekstrüzyon; dış flaşör ışıkları, iç LED şeritler |
|
Katlanabilir Basamak |
Alüminyum ekstrüzyon, kaymaz, yük kapasitesi ≥150 kg, çift kilitleme |
|
Arka Merdiven |
Çatıya erişim için sağ tarafta alüminyum merdiven |
|
Direk Aydınlatma Sistemi |
|
|
Jeneratör |
≥15 kVA, 50Hz, 220V/380V, elektrikli marşlı, benzinli, V çift silindirli |
|
Direk |
Alüminyum alaşım, maksimum yükseklik ≥8 m |
|
Aydınlatma |
4×500W LED |
|
Dönüş |
Yatay ≥420°, eğim ≥420° |
|
Kontrol |
Panel + kablolu (5 m) + kablosuz (≥50 m), tek tuşla otomatik sıfırlama |
| Konum | Ekipman kutusunun önü |
| Dekontaminasyon Sistemi | |
| Ana Ekipman | Mobil yüksek basınçlı temizleyici, sıcak su dekontaminasyon ünitesi, debi ≥10 L/dak |
| Sistem Bileşenleri | Her biri şunlardan bir set içerir: genel kullanım dekontaminasyon çadırı, manuel diyaframlı emiş pompası, elektrikli şişirici/hava pompası, dekontaminasyon atık su pompası, mobil yüksek basınçlı temizleyici, yüksek basınçlı sıcak su temizleyici, sıcak hava jeneratörü (sıcaklık kontrollü), dekontaminasyon solüsyonu karıştırma tankı, su depolama torbası, kirlenmiş madde toplama torbası, yağ koruyucu örtü, emici ped, toksik madde sızdırmaz varili |

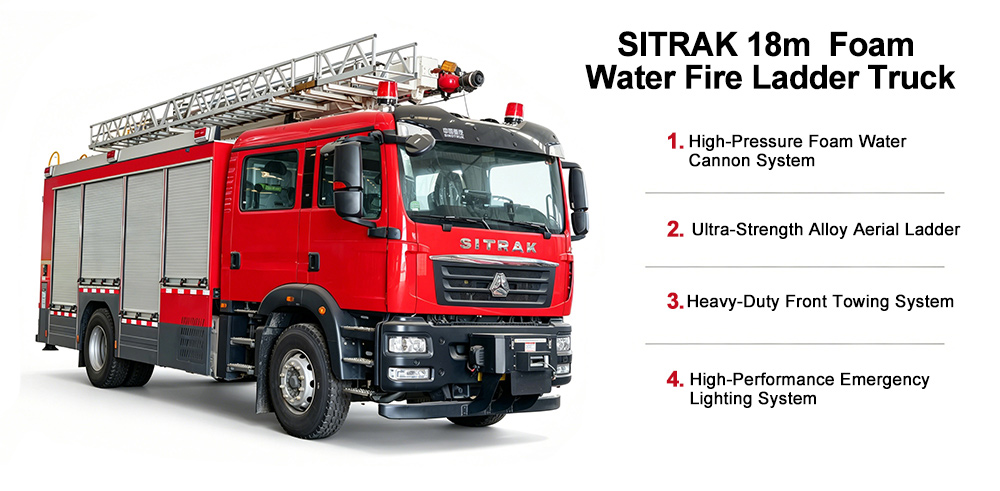

»Ⅰ. Ana Özellikler :
★MC07H.35-60 motoru, havadan yangın söndürme ve orta yükseklikteki binalarda kurtarma operasyonları için 350 HP
★Yüksek erişim için ön vinç (75 kN) ve 18 m teleskopik merdiven sistemi bulunan SITRAK 4×2 şasi
Yangın söndürme için CB10/60 yangın pompası (60 L/s) + PS60 çatı monitörü (60 L/s, su ≥60 m, köpük ≥55 m)
Sınıf B yangınla mücadele için hortumlar, nozullar, köpük tabancası ve temel alet kiti dahil tam yangın söndürme ekipmanı
»Ⅱ. Ürün Parametresi :
| SITRAK HOWO 18M Yangın Merdivenli Araç | |||
| Genel | Çalışma kapasitesi | 5600 L su + 2000 L köpük | |
| Kamyon şasisi | SITRAK HOWO 4x2 | ||
| Motor Gücü | 350 HP (257 kW) / MC07H.35-60 | ||
| Yangın pompası | CB10/60 | ||
| Yangın Monitörü | PS60 | ||
| Maksimum Hız | 110 km/sa | ||
| Genel Boyutlar U*G*Y | 9190*2540*3770 mm | ||
| Brüt Araç Ağırlığı | 18800 kg | ||
| Boş Ağırlık | 14750 kg | ||
| Motor | Motor Modeli | MC07H.35-60 | |
| Yakıt Türü | Dizel | ||
| Güç | 350 HP(257KW) | ||
| Emisyon Standardı | Euro 6 | ||
| Silindir Hacmi | 7360 ml | ||
| Motor Tipi | 6 silindirli sıralı, su soğutmalı, turbo şarjlı dizel motor, ara soğutmalı | ||
| Şasi | Çekiş Tipi | 4x2 | |
| Dingil Mesafesi | 4700 mm | ||
| Lastik | 315/80R22.5 | ||
| Lastik No. | 6 lastik ve 1 yedek lastik | ||
| Yangın Pompası | Model | CB10/60 | |
| Debi | 60L/s | ||
| Basınç | 1MPa | ||
| Maksimum çalışma basıncı | 1.251MPa | ||
| Maksimum izin verilen giriş basıncı | 0.4MPa | ||
| Maksimum emiş yüksekliği | 3m | ||
| Anma devri | 3916±50r/dak | ||
| Hız oranı | 1:1.4 | ||
| Su yönlendirme süresi | ≤50s | ||
| Yangın Monitörü | Model | PS60 | |
| Akış | 60L/s | ||
| Nominal çalışma basıncı | 0.8MPa | ||
| Maksimum çalışma basıncı | 1.2MPa | ||
| Menzil | Su | ≥60m | |
| Köpük | ≥55m | ||
| Dikey dönüş | - 35~+70° | ||
| Yatay dönüş | 0~360° | ||
| Merdiven Sistemi | Maksimum Çalışma Yüksekliği | 18 m | |
| Yapı | Teleskopik merdivenli çift sıralı entegre kabin | ||
| Uygulama | Orta yükseklikteki binalarda yangın söndürme, havadan kurtarma operasyonları | ||
| Standart Yapılandırma | Tüm standart aksesuarlar: Yangın hortumu, filtre, bağlantı parçası, anahtar, su/köpük tabancası, temel alet seti, İngilizce kılavuz…… | ||

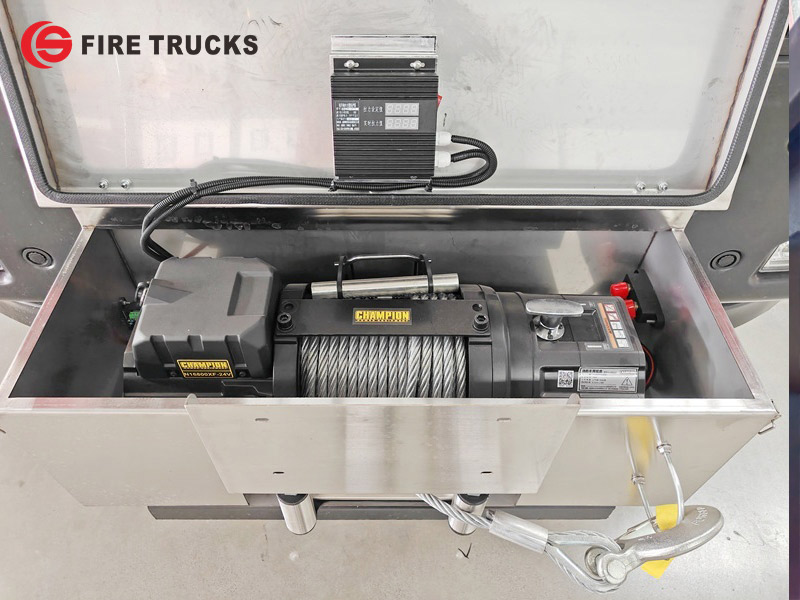

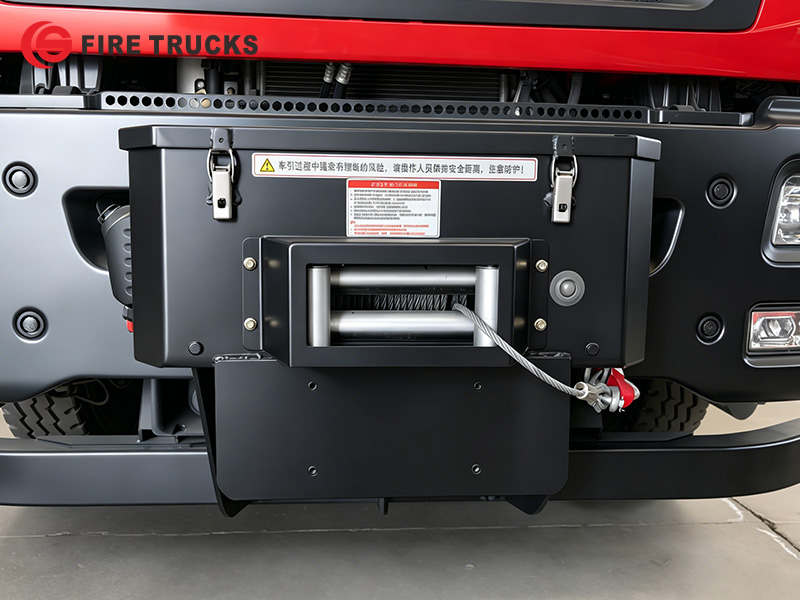

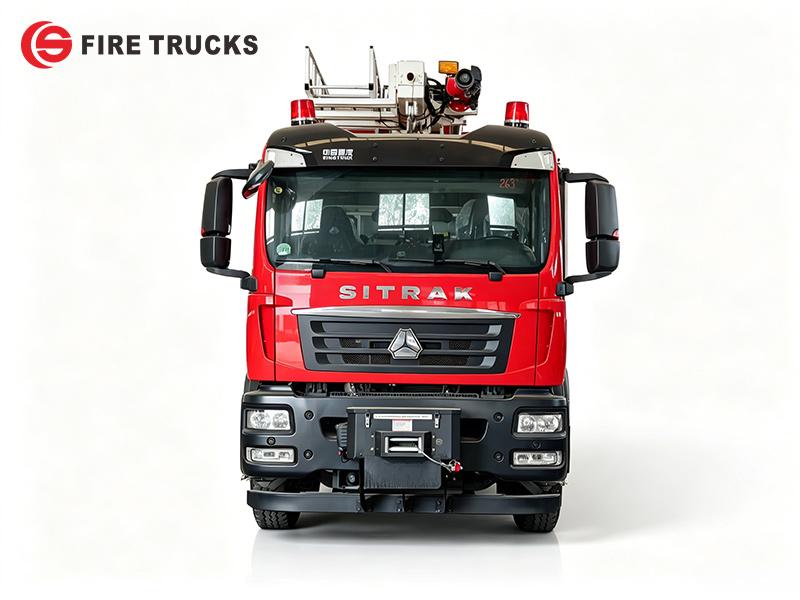

»Ⅲ.Ön Çekme Vinç Sistemi:
★75 kN maksimum çekiş gücüne sahip öne monte çekme vinci, karmaşık araziler için 38m × φ13mm çelik halat, 8° dikey açı ve 5° yatay açı
★12V/24V DC güç, 430:1 çift kademeli planet dişli redüksiyonu (düz dişli + planet dişli), ağır hizmet tipi güvenilirlik için yüksek mukavemetli toz metalurjisi dişliler
★Güvenilir fren sistemi ve debriyaj aracılığıyla manuel halat bırakma özelliğine sahip seri sargılı motor tahriki—kolay kullanım ve güvenli kontrol

| Çekme Kapasitesi: | 16800lbs (7938 kgs) |
| Motor: | 5.4kW/7.1hp(12v);6.0kW/7.9hp(24v) |
| Redüksiyon Oranı: | 430:1 |
| Çelik Halat Boyutu: | Φ15/32"*87'(Φ12mm*26.5m) |
| Makaralı Tambur Boyutu: | Φ3.5"*8.6"(Φ89mm*219mm) |
| Genel Boyut: | 24.4"*8.4"*11.4"(620mm*214mm*290mm) |
| Montaj Boyutu: | 10"*4.5"(254mm*114.3mm) |
| Kuru Ağırlık: | 147.7 Ibs(67kgs) |

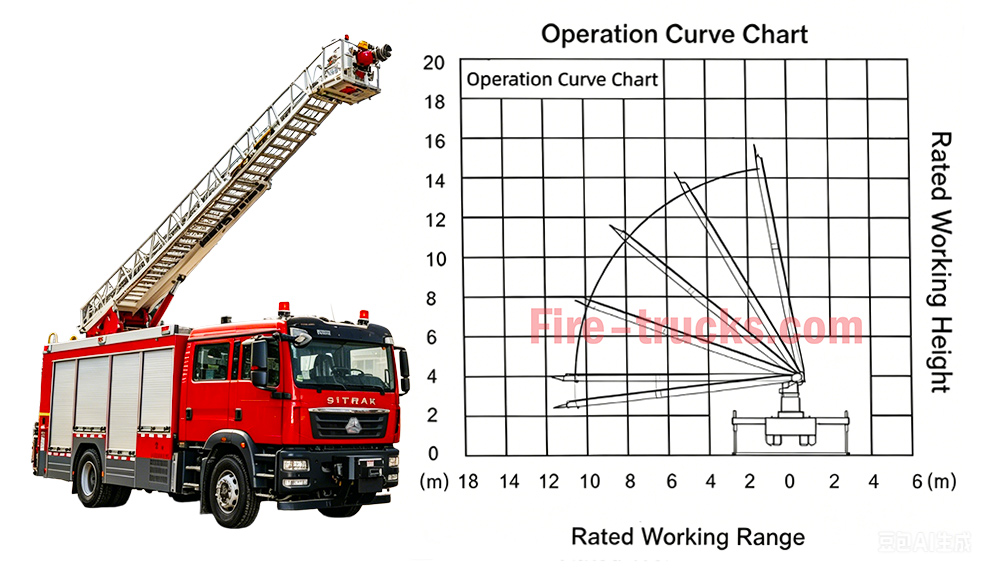

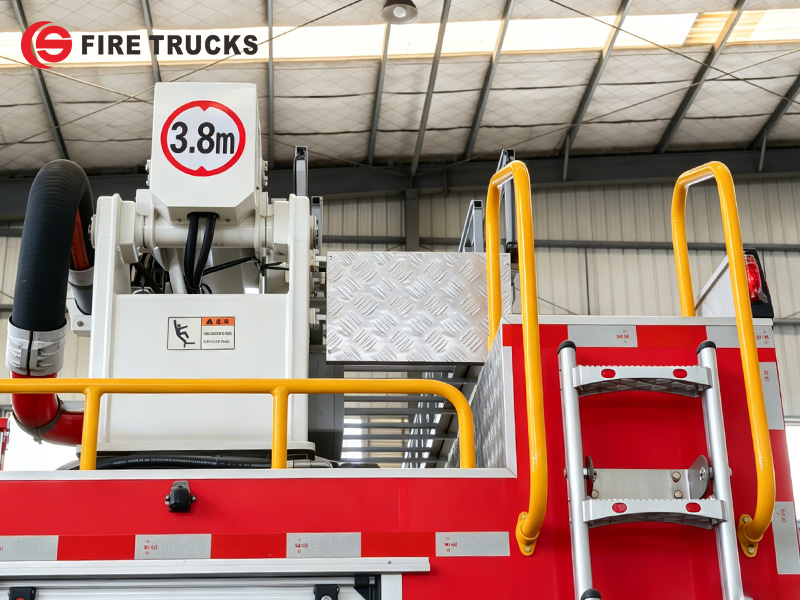

»Ⅳ.Hava Merdiveni Sistemi :
★ Maksimum 18 metre çalışma yüksekliğine sahip 18 m teleskopik merdiven sistemi, üstün rijitlik ve güvenli yüksek erişim sağlamak için yüksek mukavemetli çelikten üretilmiştir.
★ Merdiven ucu, yüksekten yangın müdahalesi için 60 L/s debi, ≥60 m su menzili ve ≥55 m köpük menzili sağlayan PS60 monitör ile donatılmıştır.
★ Sürekli 360° döner tabla dönüşü esnek konumlandırma sağlar; merdiven hidrolik kontrol ile sorunsuz şekilde kaldırılabilir, indirilebilir ve uzatılabilir.
★ Merdiven hareket süresi hidrolik girişe duyarlıdır; acil kullanım için manuel geçersiz kılma seçenekleriyle donatılmıştır.
★ Entegre güvenlik korumaları: aşırı yük uyarısı, eğim kesme, çarpışma önleme ve yüksek irtifada dengeli çalışma için destek ayağı kilitleme sistemi.

» Ⅴ.Yangın Pompası Sistemi :
Yangın Pompası:

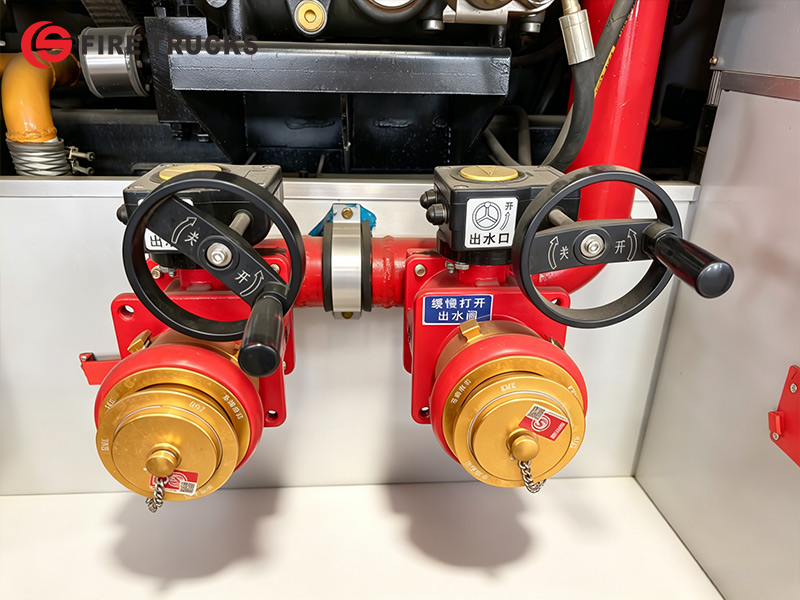

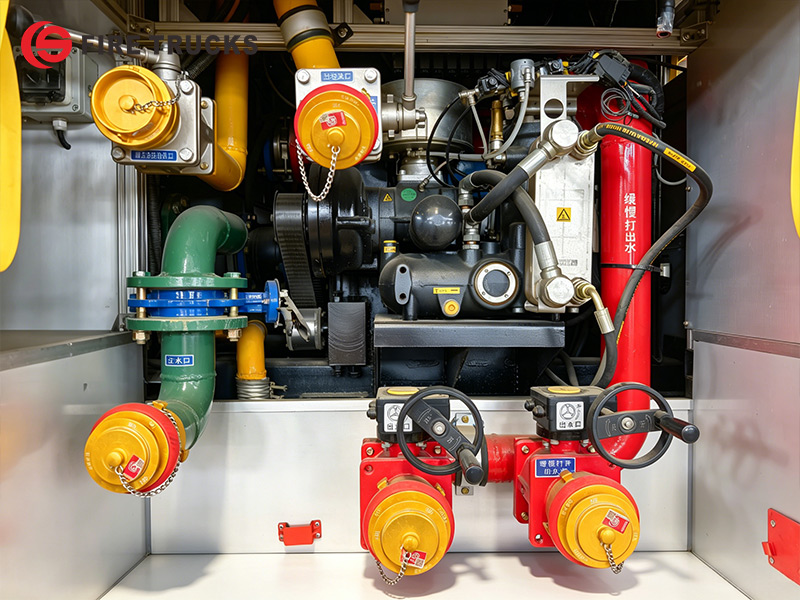

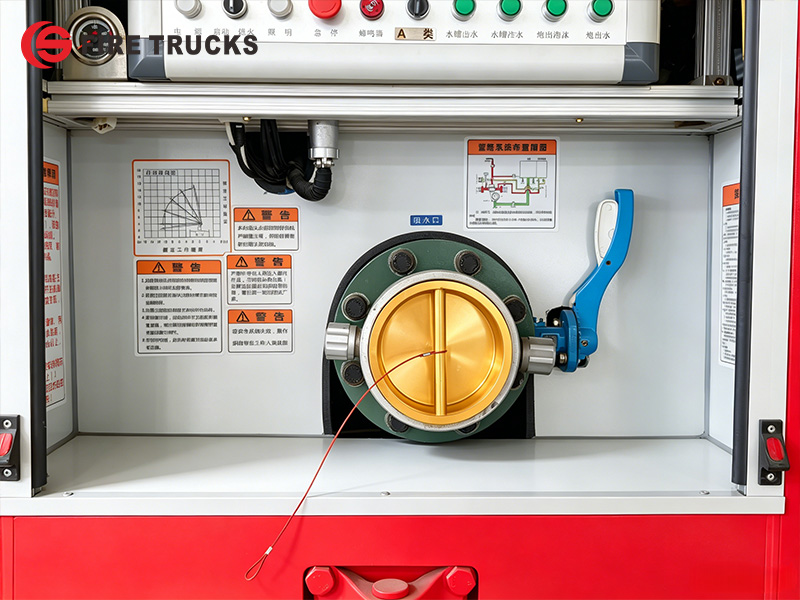

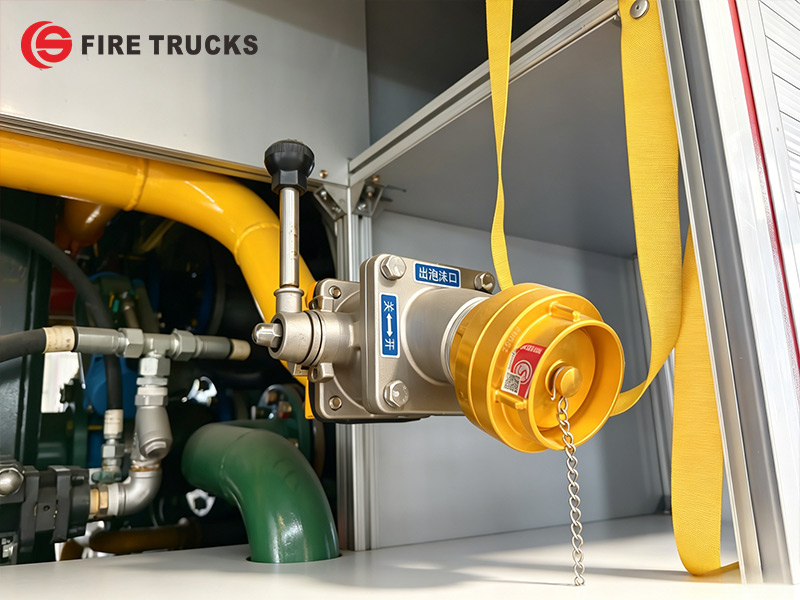

Arka pompa bölmesine, 1.0 MPa'da nominal 60 L/s debiye sahip bir CB10/60 yangın pompası monte edilmiştir. Bu pompa, güvenilir performans için tasarlanmıştır ve yangın söndürme sırasında hortumların ve monitörlerin uzun mesafelerde etkili şekilde su veya köpük verebilmesini sağlamak için sürekli su basıncı sağlar.

|
Yangın Pompası Modeli |
Debi |
Basınç |
Maksimum Çalışma Basıncı |
İzin Verilen Maksimum Giriş Basıncı |
|
CB10/60 |
60L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

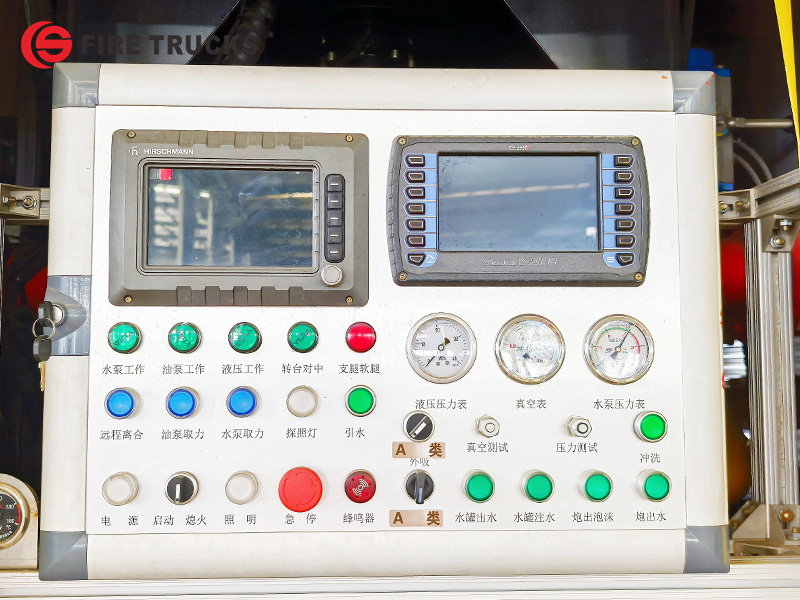

Çalıştırma talimatları, tank borulama şeması, basınç göstergesi, su seviye göstergesi, köpük seviye göstergesi, acil durdurma, PTO kontrolü, ana güç anahtarı, pompa kontrolleri, merdiven kontrolleri ve bölme aydınlatmasını içerir. Tüm kontroller, kolay kullanım için açıkça işaretlenmiştir.

» Ⅵ.Yangın Monitör Sistemi :

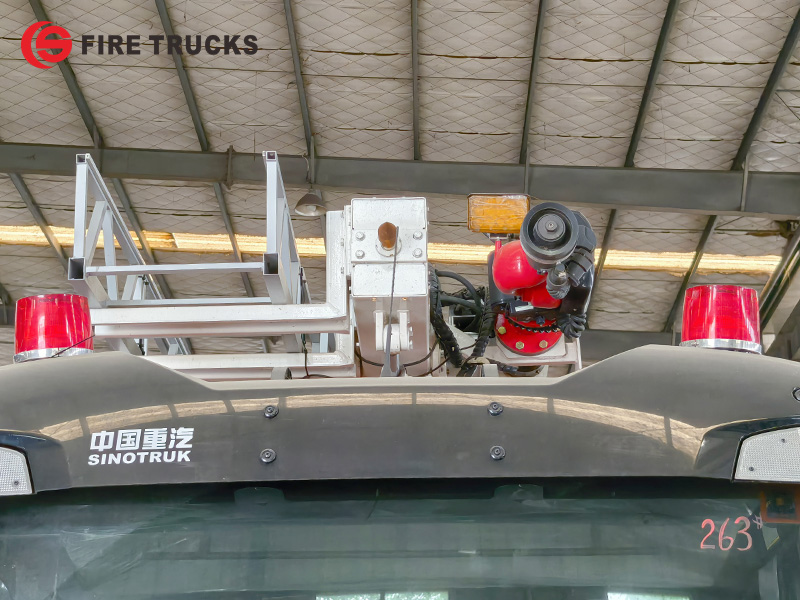

PS60 yangın monitörü merdiven ucuna monte edilmiştir. Su menzili ≥60 m ve köpük menzili ≥55 m olacak şekilde 60 L/s debi sağlar. Monitör, yüksekten esnek yangın söndürme operasyonları için düz akış ve püskürtme desenlerini destekler.

| Yangın Monitörü Modeli | Debi | Menzil | Nominal Basınç | Dikey Dönüş | Yatay dönüş |
| PS60 | 60L/s | Su≥60m Köpük ≥55 m | 1.0MPa | -35°~+70° |
0~360° |
»Ⅶ.Yangın Söndürme Ekipmanı :
• Ekipman Bölmesi
Aracın her iki yanında bulunan bu bölmeler, ekipman rafları ve depolama tepsileriyle donatılmıştır. Raflar, yangın hortumlarını, emiş borularını ve köpük tabancalarını düzenli şekilde tutar. Depolama tepsileri, anahtarlar, baltalar ve levye gibi araçlara hızlı erişim sağlayarak kurtarma verimliliğini artırır.

•Pompa Bölmesi: Yangın hortumları, su toplayıcıları, filtreler, yangın nozulları, köpük tabancaları, emiş hortumu anahtarları, redüksiyon parçaları vb. ile donatılmıştır.

SITRAK HOWO 18m havai merdivenli itfaiye aracı, arkaya monte edilmiş CB10/60 yangın pompası ve merdiven ucuna monte edilmiş PS60 monitör ile birlikte gelir. Su tankı 5.600 litre, köpük tankı ise 2.000 litre kapasiteye sahiptir; araç, 350 HP MC07H.35-60 motorla çalışan sağlam bir SITRAK 4×2 şasi üzerine kuruludur. Standart ekipmanlar arasında yangın hortumları, emiş boruları, bağlantı parçaları, bir köpük tabancası ve eksiksiz bir alet takımı bulunur. Tüm teknik özellikler aşağıda listelenmiştir:
