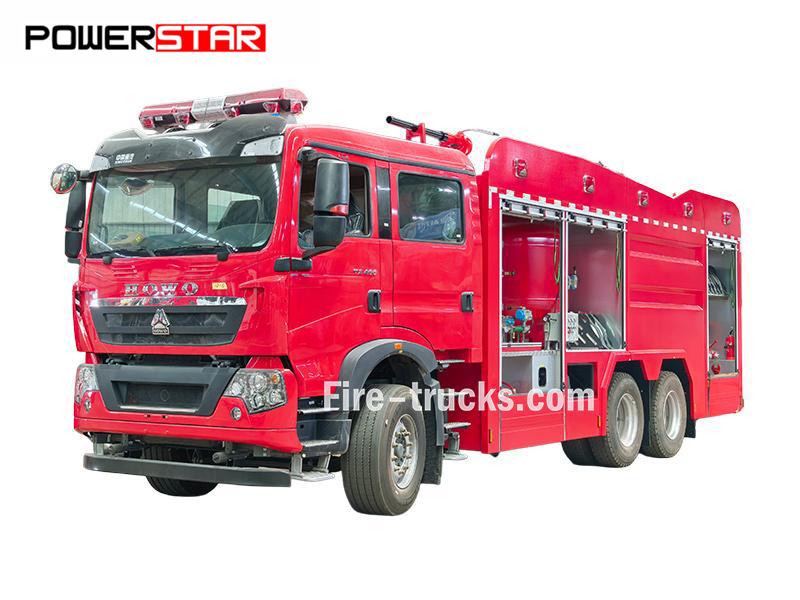

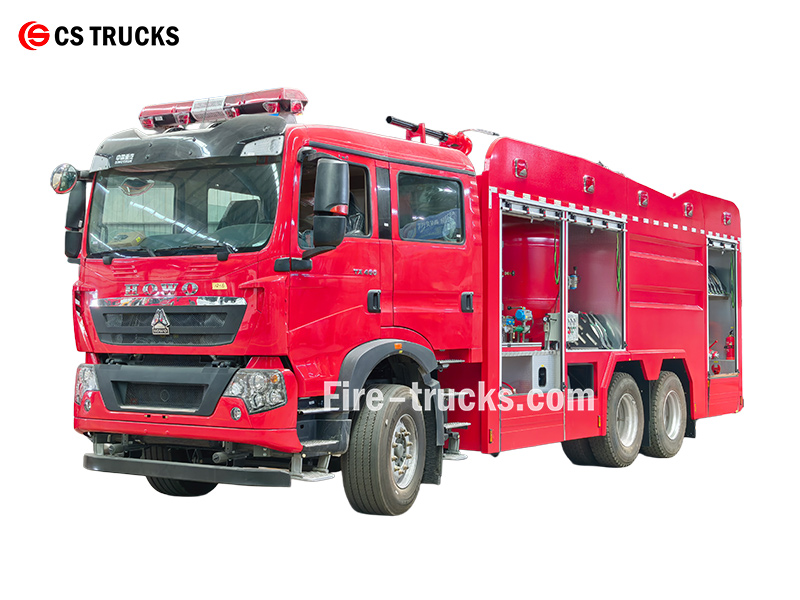

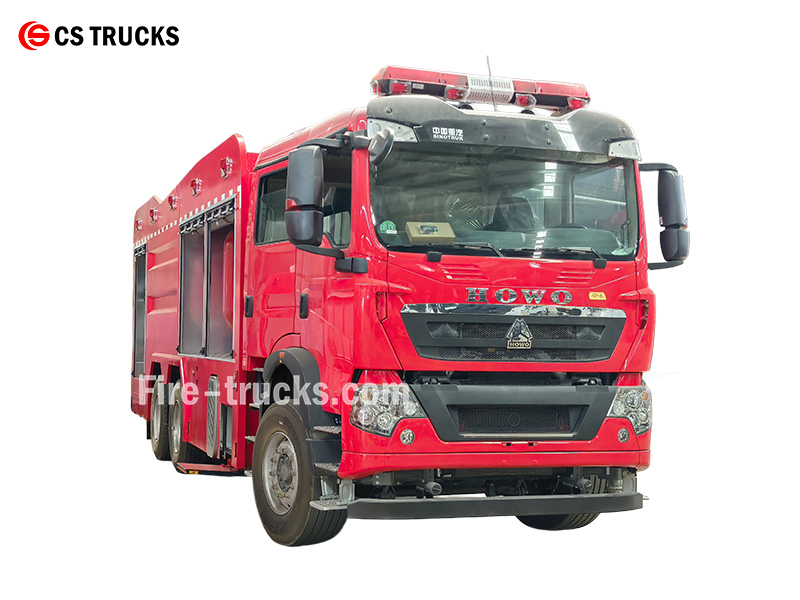

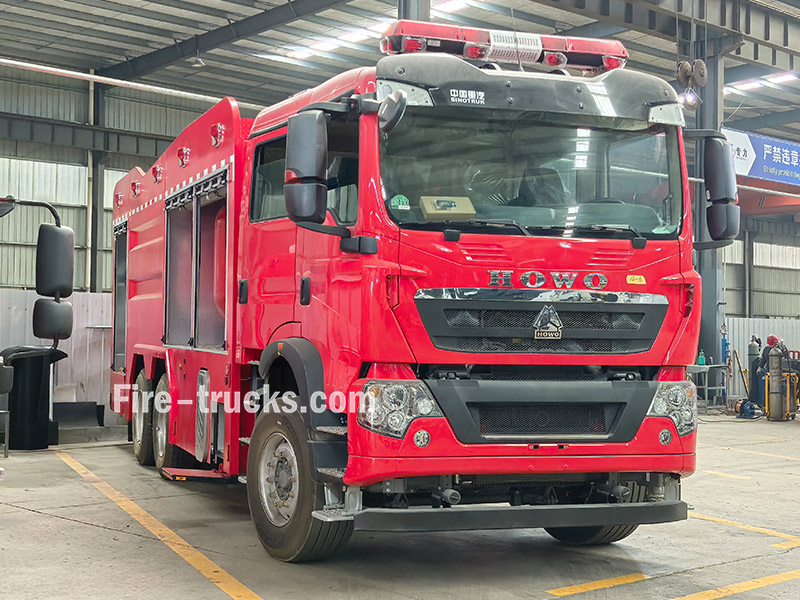

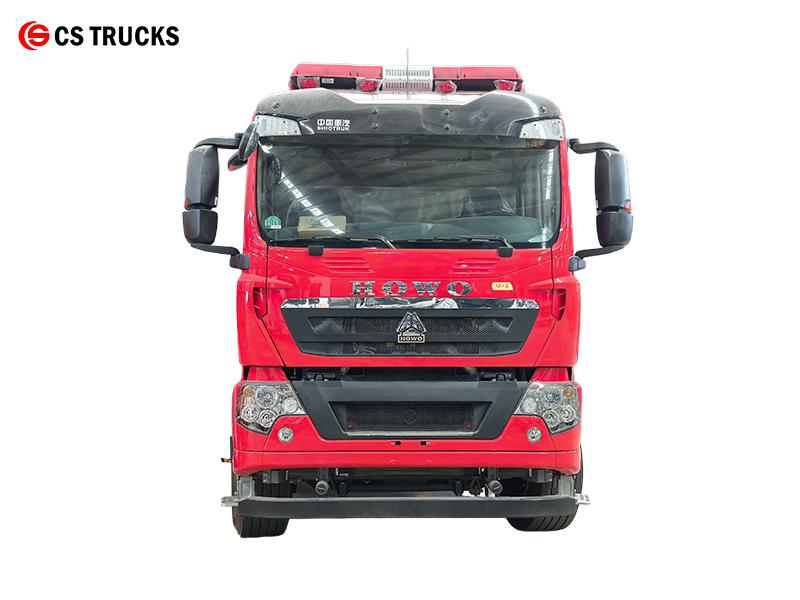

HOWO TX çoklu toz pompalı itfaiye aracı, 4350+1350 mm dingil mesafesine sahip bir SINOTRUK HOWO 6×4 şasi üzerine üretilmiştir. Araç, 340 HP gücünde Weichai WP10.340E32 motorla çalışır ve HW 10 vitesli şanzımanla eşleştirilmiştir. Araçta 3000 L su tankı ve 3000 L kuru toz tankı bulunur. CB10/80 itfaiye pompası (1,0 MPa basınçta 80 L/s) ve çatıya monte edilmiş monitör (45 L/s, 65 m menzil) yangın söndürme işlemlerini gerçekleştirir. 15 MPa basınçta dokuz adet 80 L azot tüpü, kuru toz sistemini çalıştırır.
Kamyon Şasisi:
SINOTRUK HOWO 6x4Çalışma kapasitesi:
3000L water tank+3000L dry powder tankMotor Gücü:
340 HP/ WP10.340E32İtfaiye Pompası:
China CB10/80Pompa Akışı:
80L/sİş Baskısı:

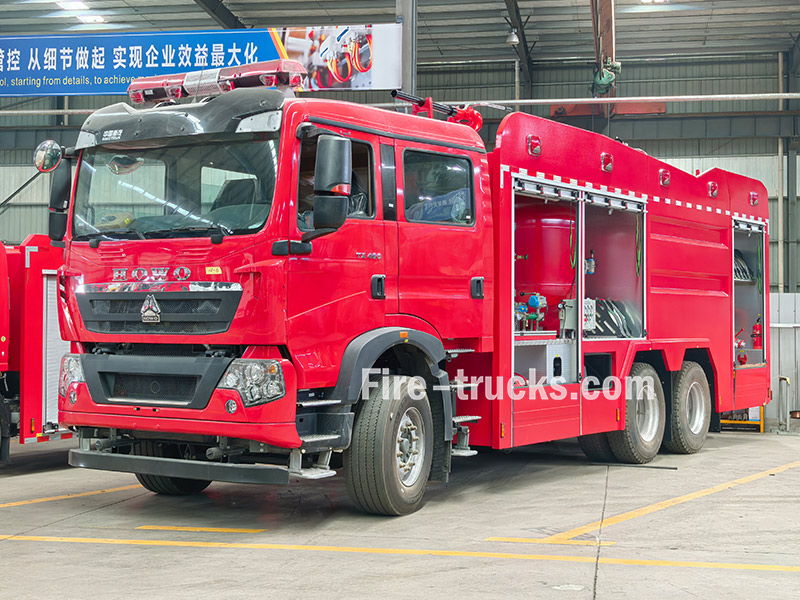

1.0 MpaHOWO TX kuru toz su itfaiye aracıendüstriyel ve belediye ortamlarında yangınla mücadele ve acil müdahale için tasarlanmıştır. Ana bileşenleri 3000 litre karbon çelik su tankı, 3000 litre kuru toz tankı, CB10/80 yangın pompası (1,0 MPa basınçta 80 L/s) ve 65 metre menzilli çatıya monte yangın monitörüdür.
15 MPa basınçlı dokuz adet 80 litrelik azot tüpü kuru toz sistemini çalıştırır. Bu araç yağ, gaz ve kimyasalları içeren B sınıfı yangınlar için uygundur. Kimya tesisleri, petrol depoları, depolar ve havaalanlarındaki yangınla mücadele görevleri için kullanıma uygundur.

|
Çalışma Kapasitesi |
Motor Modeli |
Dingil Mesafesi |
Üstyapı |
|
3000 L su + 3000 L kuru toz |
340 HP/ WP10.340E32 |
4350+1350 mm |
★ Karbon çelik su tankı, 3000 L kapasite ★ Karbon çelik kuru toz tankı, 3000 L kapasite ★★ CB10/80 yangın pompası, 1,0 MPa basınçta 80 L/s debi ★ 2026 model yepyeni |
»Ⅰ. Ana Özellikler :
★★ Yangın söndürme ve acil müdahale için 340 HP gücünde Weichai WP10.340E32 motor
★★ 3000 L su tankı, 3000 L kuru toz tankı ve CB10/80 yangın pompasına (1,0 MPa'da 80 L/s) sahip HOWO 6×4 şasi
★★ Uzun mesafeli yangın müdahalesi için 45 L/s debili ve 65 metre menzilli çatıya monte yangın monitörü
»Ⅱ. Ürün Parametresi :
| HOWO TX Çoklu Toz Pompalı İtfaiye Aracı | |||
| Genel | Çalışma kapasitesi | 3000 L su tankı + 3000 L kuru toz tankı | |
| Kamyon şasisi | SINOTRUK HOWO | ||
| Motor Gücü | 340 HP/ WP10.340E32 | ||
| Yangın pompası | CB10/80 | ||
| Genel Boyutlar U*G*Y | 10300×2670×3550 mm | ||
| Brüt Araç Ağırlığı | 25000 kg | ||
| Boş Ağırlık | 11820 kg | ||
| Motor | Yakıt Türü | Dizel | |
| Motor Markası | Weichai motoru, WP10.340E32 | ||
| Güç | 340 HP (257 kw) | ||
| Silindir Hacmi | 9.839 L | ||
| Emisyon Standardı | Euro 3 | ||
| Şasi | Çekiş Tipi | 6X4, soldan direksiyonlu | |
| Dingil Mesafesi | 4350+1350 mm | ||
| Şanzıman | HW 10 ileri vites, 2 geri vites | ||
| Lastik | 12.00R22.5, 10 lastik ve 1 yedek lastik | ||
| Maksimum Hız | 95 km/s | ||
| Boya | Metalik boya | ||
| Kabin | Kabin Kapasitesi | 2+4 kişiye izin verilir | |
| Klima | Klima | ||
| Azot Gazı Şişesi | Malzeme | 37Mn | |
| Kapasite | 80 Litre | ||
| Miktar | 9 | ||
| Tasarım Basıncı | 15MPa | ||
| Azot Gazı Tüpü | Malzeme | 37Mn | |
| Kapasite | 80 Litre | ||
| Miktar | 9 | ||
| Tasarım Basıncı | 15MPa | ||
| Tank | Tank Kapasitesi | 3000L su tankı + 3000L kuru toz tankı | |
| Tank Malzemesi | Karbon çeliği | ||
| Yangın pompası | Model | CB10/80 | |
| Debi | 80L/s | ||
| Tahrik Modu | PTO | ||
| Basınç | 1.0Mpa | ||
| Yangın Monitörü | Debi Hızı | 45L /s | |
| Menzil | 65 m | ||
| Üstyapı Elektrikli Cihazı | Uyarı Lambası ve Siren | Uzun sıralı uyarı lambası ve siren kabinin üzerine monte edilmiştir. Kontrol cihazı sürücü kabinine yerleştirilmiştir. | |
| Flaşör Lamba | Bölmenin her iki tarafına monte edilmiştir | ||
| Harici Aydınlatma | LED lambalar bölmenin her iki tarafına monte edilmiştir | ||
| Tavan Aydınlatması | LED ışıklar tavanın iç kısmına monte edilmiştir | ||
| Yan Sinyal Lambası | Sıralı sarı uyarı lambası, bölmenin yan tarafına ve pedallara monte edilmiştir | ||
| Opsiyonel | ** Geri vites alarmı ve kamera donatılabilir ** Standart karbon çelik, paslanmaz çelik opsiyoneldir ** ABD veya Almanya yangın pompası opsiyonel olabilir |
||
| Tüm standart aksesuarlar. Tipik modern itfaiye aracı, çok çeşitli yangın söndürme ve kurtarma görevleri için ekipman taşır. Bunlara kürek, kargı çubukları, baltalar ve kesme ekipmanları, halligan levyesi... | |||
»Ⅲ.Ürün Açıklaması :

1. Şasi ve Güç Aktarma Sistemi
♦ 6×4 güçlendirilmiş şasi, 4350+1350 mm dingil mesafesi ile ağır yükler ve zorlu, kaygan yollarda dengeli kullanım için üretilmiştir.
♦ Weichai WP10.340E32 dizel motor, 340 hp çıkış gücü ve düşük devirde yüksek tork ile sık çalıştırmalar, hızlanma ve sürekli pompa çalışması için güvenilirdir.
♦ HW 10 vitesli şanzıman, birbirine yakın oranlarla donatılmıştır; sürücü her yol veya yük koşulu için doğru vitesi seçerek düzgün ve verimli güç aktarımı sağlar.

2. Yangın Söndürme Sistemi
♦ Sürekli toz boşaltımı için dokuz adet 80 L azot tüpüne (15 MPa tasarım basıncı) sahip 3000 L karbon çelik kuru toz tankı.
♦ CB10/80 yangın pompalı 3000 L karbon çelik su tankı, 1,0 MPa basınçta 80 L/s debi, PTO tahrikli, 9 m emiş yüksekliği ve ≤10 s hazırlama süresi.

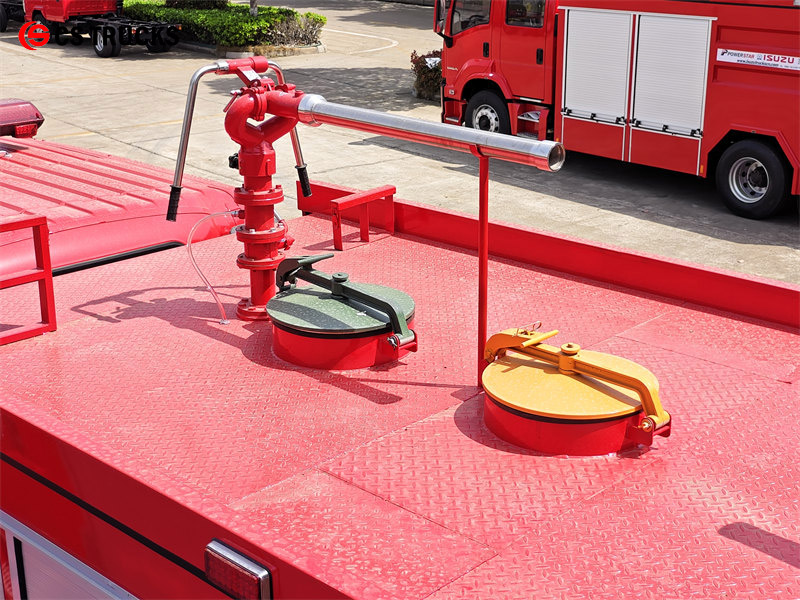

♦ Çatıya monte yangın monitörü, 65 m menzil ile 45 L/s debi sağlar ve A, B ve C sınıfı yangınlarda güvenli mesafeden yangın müdahalesine olanak tanır.
♦ Gece güvenliği için kabin tavanında uzun sıra uyarı lambası ve siren, bölme yanlarında flaşör lambalar ve LED ışıklar, pedallarda sarı uyarı lambaları bulunur.

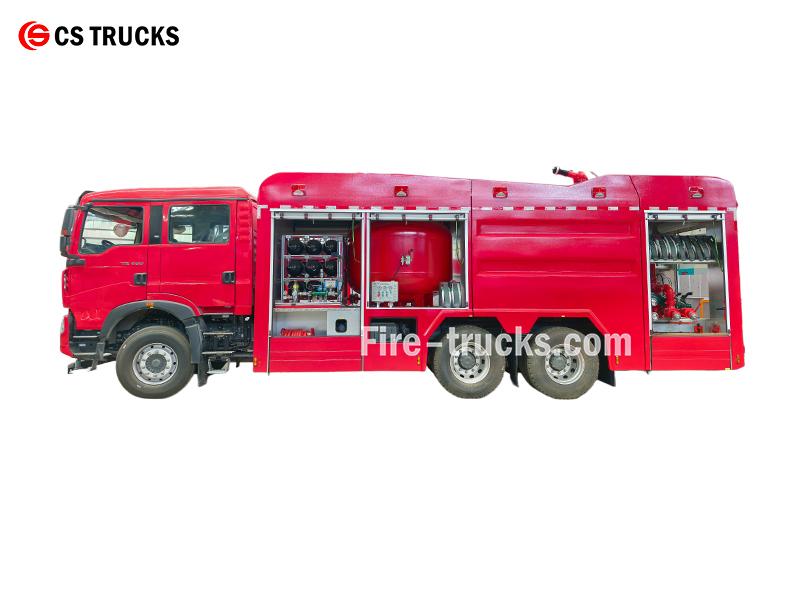

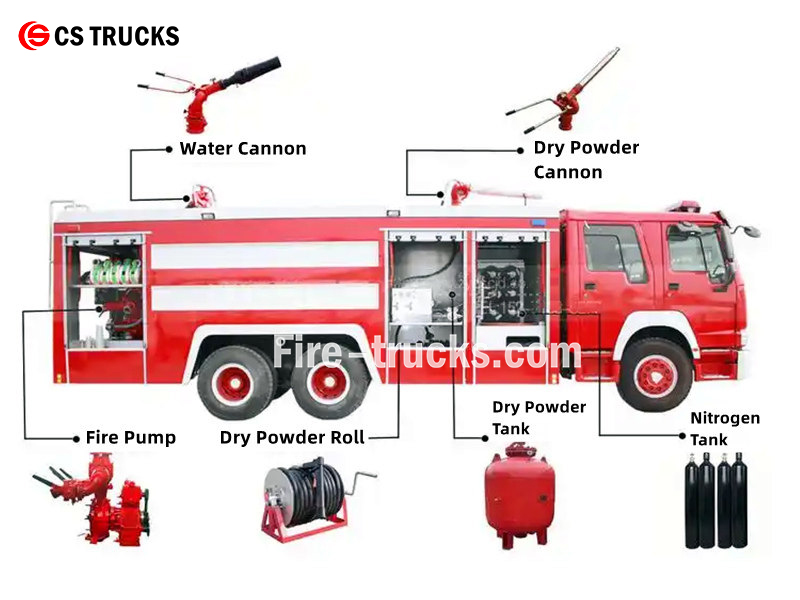

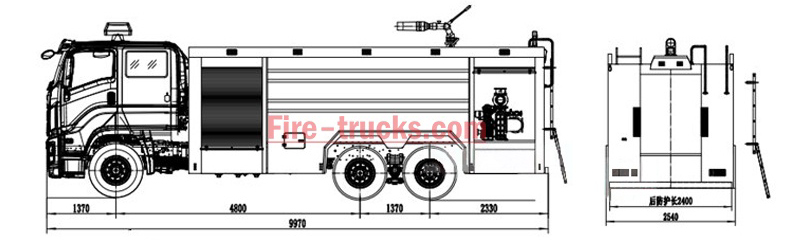

»Ⅳ.HOWO Kuru Tozlu İtfaiye Aracı için İşlevsel Yapı:

»Ⅴ.HOWO Çoklu Tozlu İtfaiye Aracı için Kuru Toz Sistemi:

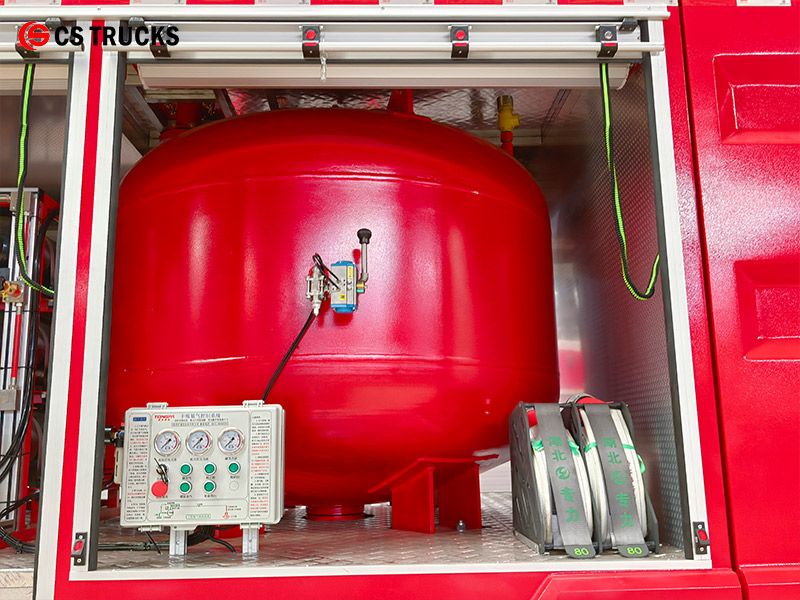

★Sürekli ve uzun süreli püskürtme için yeterli rezerv sağlayan 3000 L karbon çelik kuru toz depolama tankı ile donatılmıştır.

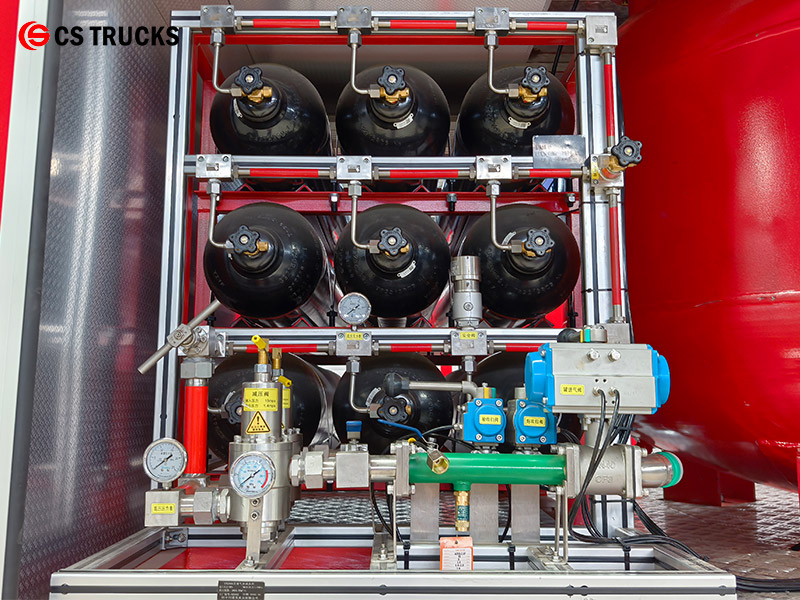

★15MPa'ya kadar basınçlara dayanacak şekilde tasarlanmış dokuz adet 80L 37Mn azot tüpü ile birleştirilmiştir.
★Yüksek basınçlı azot, kuru tozu 60-100 kg/s hızında atomize ederek geniş kapsama alanı sağlar.
|
Kuru Toz Sistemi |
|
|
Model |
R25-303 |
|
Basınç Kabı |
Ⅱ |
|
Tasarım Basıncı |
1.76MPa |
|
Basınç Test Basıncı |
2.2MPa |
|
Tasarım Sıcaklığı |
50° |
|
Kabın Net Ağırlığı |
1345 kg |
|
Kapasite |
3.0 CBM |
|
Azot Tüpü Grubu |
|
|
Azot Tüpü Sayısı |
9 |
|
Kapasite |
80L |
|
Çalışma Basıncı |
≤15Mpa |
»Ⅵ.Endüstriyel Kuru Toz Yangın Kamyonu için Su ve Köpük Sistemi:

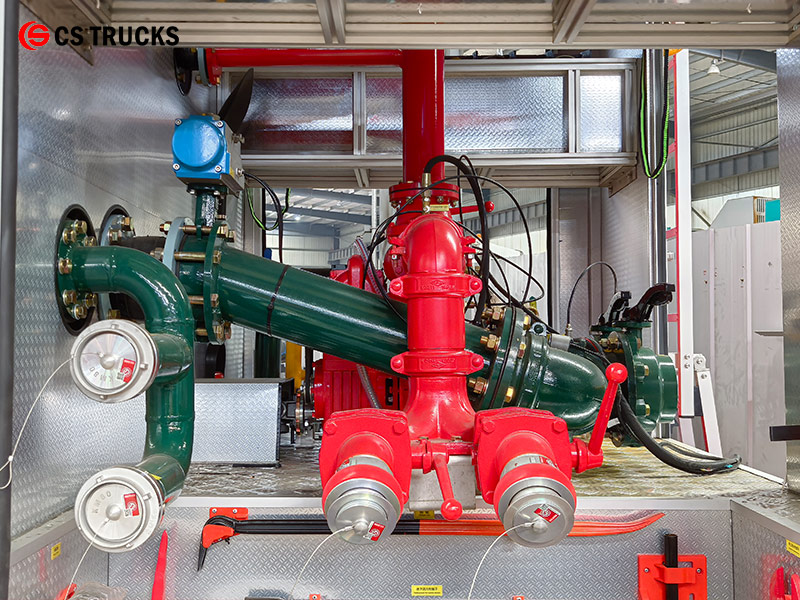

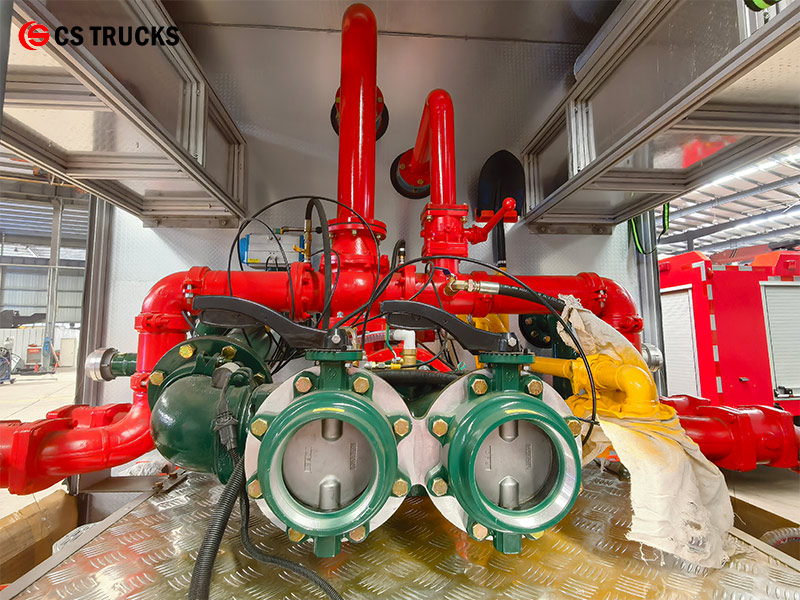

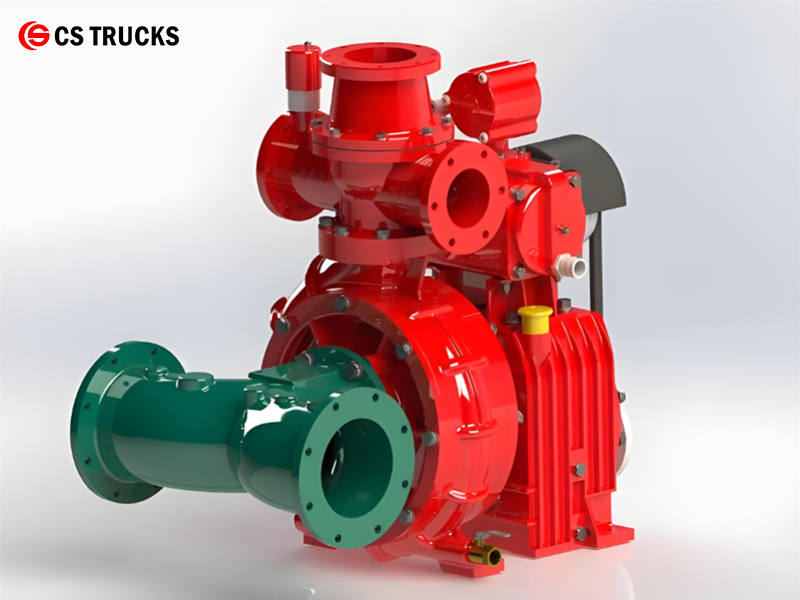

★3000L karbon çelik su tankı ve üst düzey yerli marka yangın pompası ile donatılmıştır.
★PTO tahrik modu, otomatik emiş ve 1.6-2.5MPa basınç aralığı kullanır.
★Debi 45L/s'ye kadar, emiş yüksekliği 9m, emiş süresi ≤10s'dir.

|
Yangın pompası modeli |
Basınç |
Maksimum çalışma basıncı |
Debi |
Nominal hız |
Hız oranı |
Maksimum basınç |
Emişe hazırlama süresi |
Basma yüksekliği |
|
CB10/80-XZ |
1.0MPa |
1.380MPa |
80L/s |
3300±3435r/dak |
1:1.54 |
≥0.40MPa |
≤10s |
40m |

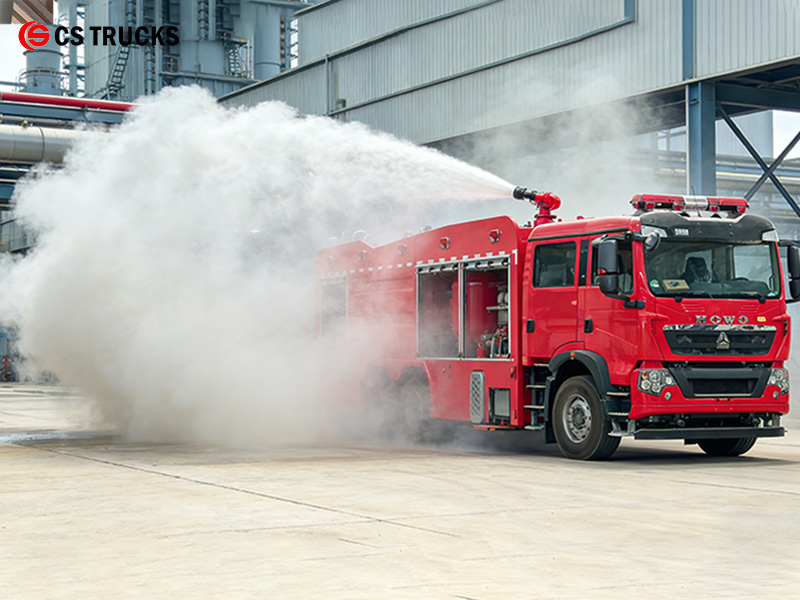

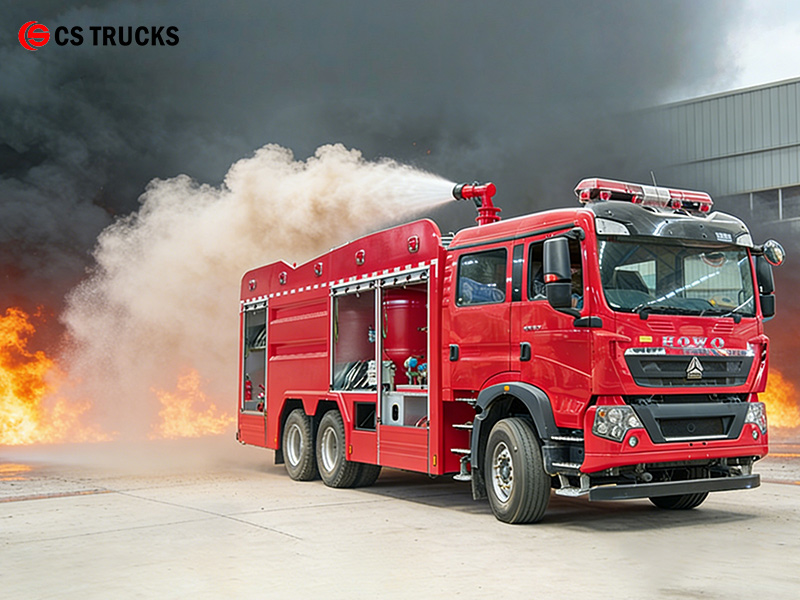

» Ⅶ.Uygulama senaryoları:
