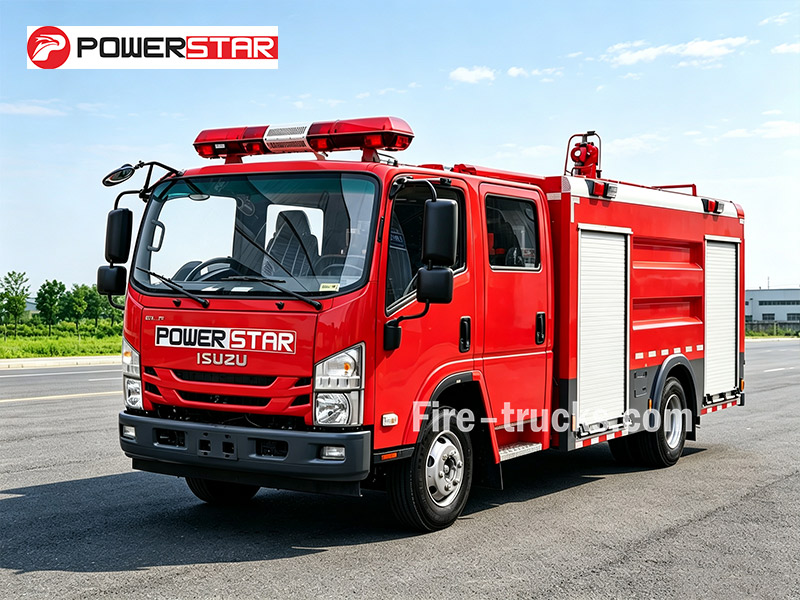

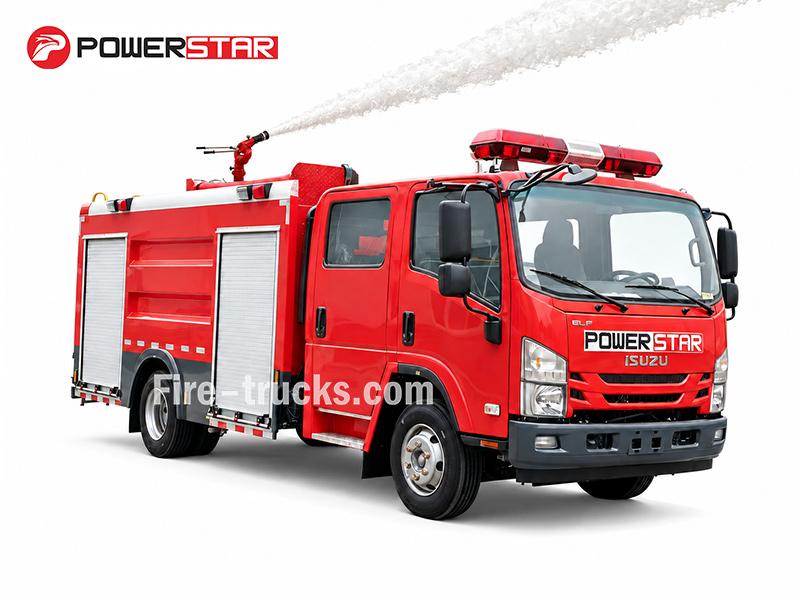

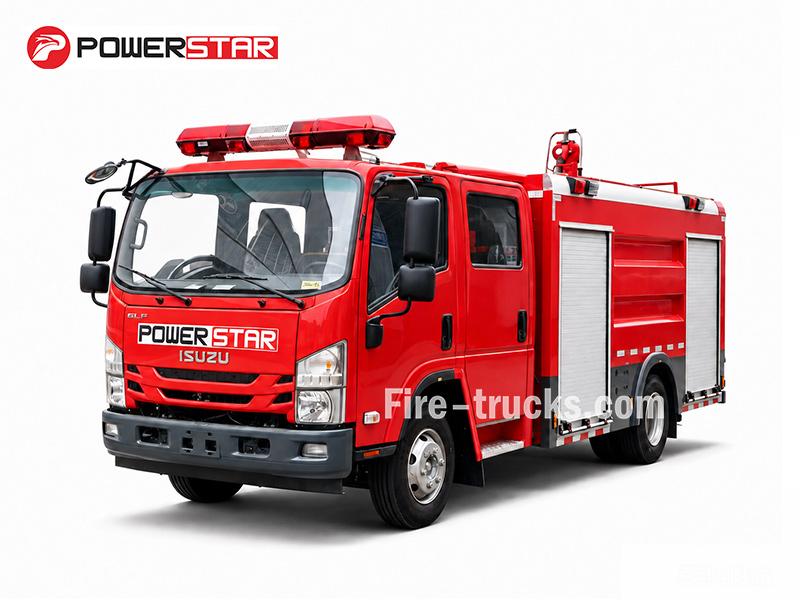

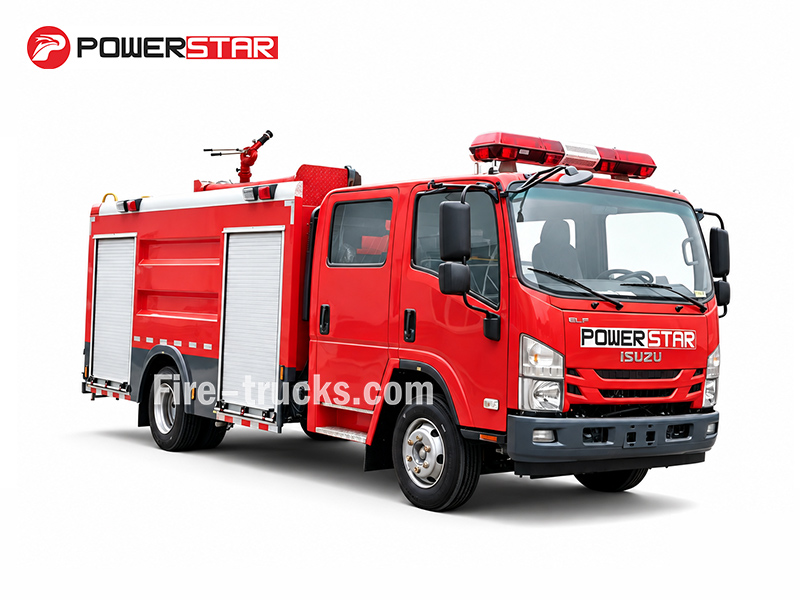

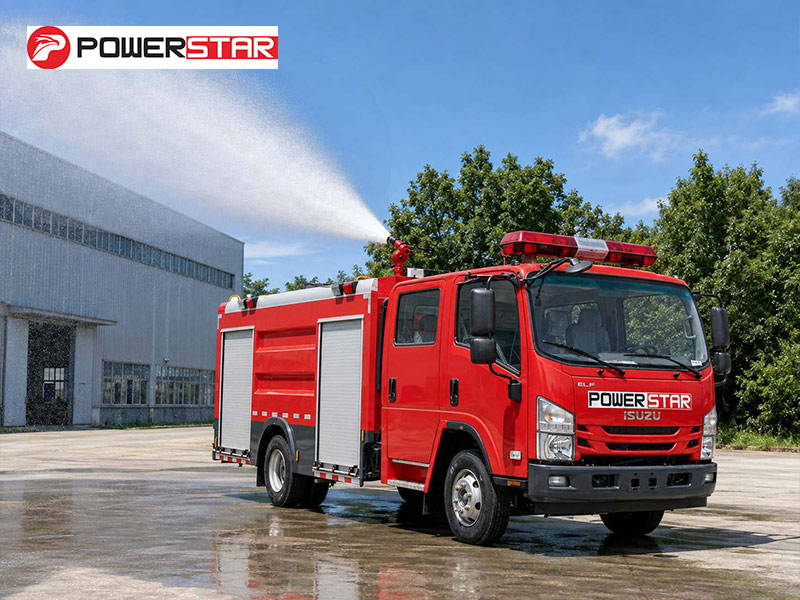

ISUZU 4×2 kompakt şehir içi itfaiye aracı, şehir caddeleri ve dar sokaklar için tasarlanmış çevik bir 4×2 şasiye sahip 189 HP 4HK1-TCG61 dizel motorla çalıştırılır. Toplam 5.000 L kapasiteye sahiptir—4.000 L su ve 1.000 L köpük. CB10/40-XZ pompası 1,0 MPa basınçta 40 L/s debi sağlar; PL8/32 çatı monitörü suyla 60 m, köpükle 48 m erişime ulaşır ve yerleşim yoğun bölgelerde hızlı müdahale için idealdir. Standart ekipmanlar arasında hortumlar, emiş hattı, bağlantı parçaları, köpük tabancası ve temel alet seti bulunur.
Kamyon Şasisi:
ISUZU 4×2Çalışma kapasitesi:
4000L water + 1000L foam (5000L total)Motor Gücü:
189 HP (139 kW) / 4HK1-TCG61İtfaiye Pompası:
CB10/40-XZPompa Akışı:
40 L/sİş Baskısı:
1.0 MPaYangın Monitörü:
PL8/32Akışı İzle:
32 L/sMonitör Aralığı:
Water ≥60 m, Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowBu ISUZU 4×2 kentsel itfaiye aracı, 189 HP 4HK1-TCG61 dizel motor ve dar şehir sokakları ile sıkışık ara geçitlerden kolayca geçebilen kompakt 4×2 şasi üzerine inşa edilmiştir. Bu ISUZU kompakt şehir itfaiye kurtarma aracı toplam 5.000 L kapasite taşır—4.000 L su ve 1.000 L köpük. CB10/40-XZ pompası 1.0 MPa basınçta 40 L/s debi sağlar ve çatıda bulunan PL8/32 monitör suyu 60 m'ye, köpüğü ise 48 m'ye kadar püskürtür. Bu ISUZU 4x2 kentsel hızlı müdahale itfaiye aracıhortumlar, emiş hattı, bağlantı parçaları, köpük tabancası ve alet seti gibi standart ekipmanlarla birlikte gelir. Kompakt boyutları ve çevik kullanımı, onu kentsel yangın müdahalesi, yüksek katlı bina kapsaması ve daha büyük araçların sığamadığı hızlı endüstriyel müdahaleler için sağlam bir seçenek haline getirir.

|
Çalışma Kapasitesi |
Motor Modeli |
Dingil Mesafesi |
Üstyapı |
|
4000 L su + 1000 L köpük |
189 HP / 4HK1-TCG61 |
3815 mm |
★ Tank karbon çelik, 5000 L kapasite ★ CB10/40-XZ yangın pompası, 1.0 MPa basınçta 40 L/s debi ★ PL8/32 çatı monitörü, 32 L/s debi; su ≥60 m, köpük ≥48 m ★ PH64 köpük oranlayıcı, %3-%6 karışım oranı, maksimum 64 L/s debi |
» Ⅰ.Ana Özellikler :
❶ 189 HP 4HK1-TCG61 dizel motoru, kentsel müdahaleler için yeterli güç sağlar ve yangın sahası konuşlandırması boyunca dengeli pompa çalışmasını sürdürür.
❷ 4×2 ISUZU kentsel itfaiye aracı, 4000 L su tankı ve 1000 L köpük tankı ile donatılmıştır; hızlı ilk yangın müdahalesi için 40 L/s ve 1.0 MPa değerindeki CB10/40-XZ pompasıyla eşleştirilmiştir.
❸ PL8/32 monitörü 60 m su menzili ve 48 m köpük menzili sağlar; böylece ekipler güvenli bir mesafeden yangınlara müdahale ederken 4×2 şasi asfalt şehir yollarında dengeyi korur.
❹ 3815 mm dingil mesafesi ve 235/75R17.5 lastikleriyle bu kompakt 4×2 itfaiye aracı, geleneksel itfaiye araçlarının erişemediği dar şehir sokaklarında, keskin dönüşlerde ve kısıtlı kentsel alanlarda hareket edebilir.
❺ Standart ekipmanlar arasında hortumlar, emiş hattı, bağlantı parçaları, köpük tabancası ve hemen kullanıma hazır alet seti bulunur. Kompakt boyutları ve çevik 4×2 şasisi, onu belediye itfaiye teşkilatları, yüksek katlı bina kapsaması ve erişimi kısıtlı endüstriyel alanlar için pratik bir çözüm haline getirir.
» Ⅱ.Ürün Parametresi :
| ISUZU 4x2 Kompakt Kentsel Hızlı Müdahale İtfaiye Aracı | |||
| Genel | Çalışma kapasitesi | 4000 L su + 1000 L köpük | |
| Kamyon şasisi | ISUZU 4x2 | ||
| Motor Gücü | 189 HP/ 4HK1-TCG61 | ||
| Yangın pompası | CB10/40-XZ | ||
| Yangın monitörü | PL8/32 | ||
| Köpük Oranlayıcı | PH64 | ||
| Maksimum Hız | 95 km/h | ||

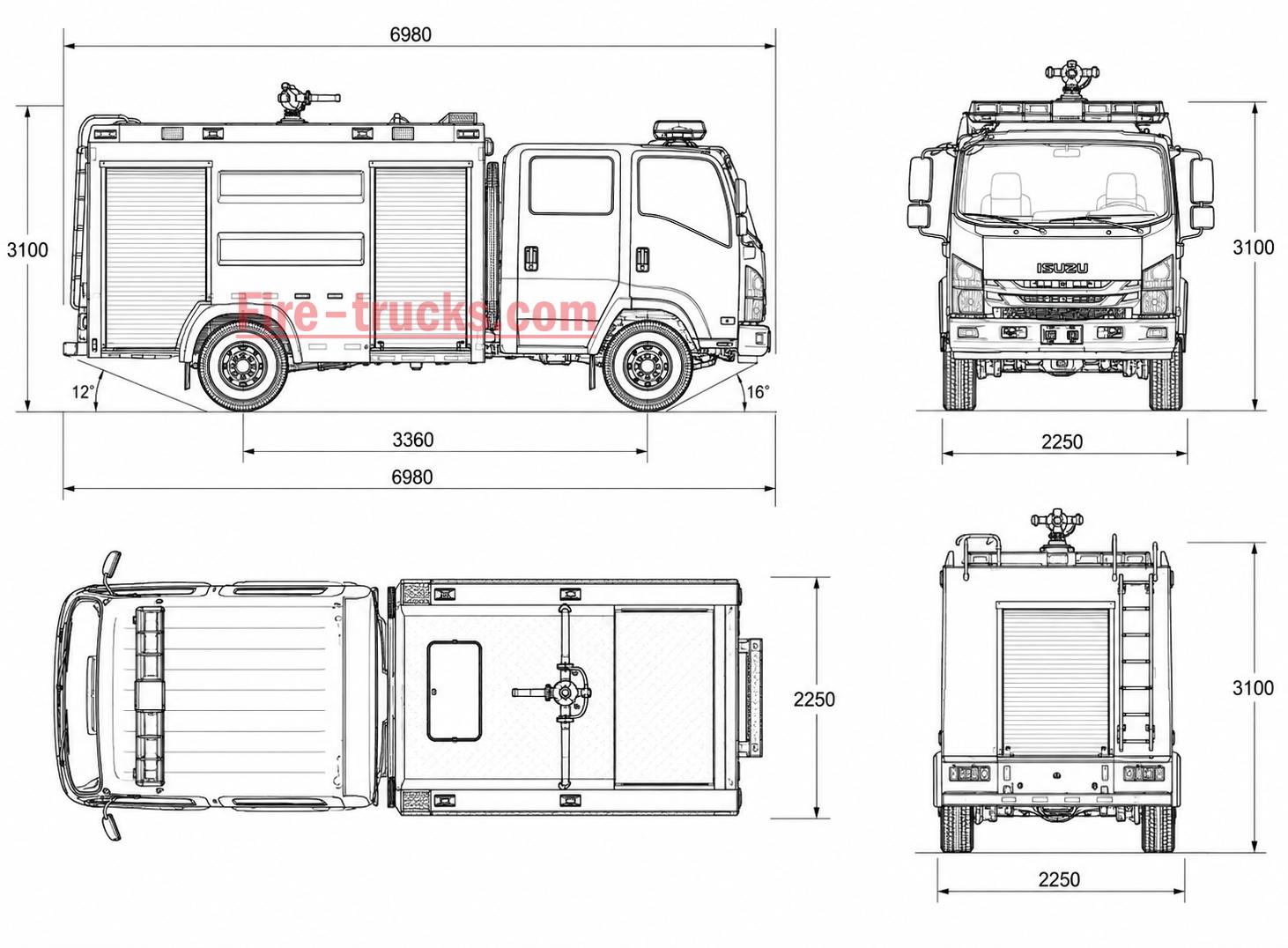

| Genel Boyutlar U*G*Y | 6980*2250*3100 mm | ||
| Brüt Araç Ağırlığı | 10550 kg | ||
| Boş Ağırlık | 5850 kg | ||
| Motor | Motor Modeli | 4HK1-TCG61 | |
| Yakıt Tipi | Dizel | ||
| Güç | 189 HP(139KW) | ||
| Emisyon Standardı | Euro 6 | ||
| Hacim | 5193 ml | ||
| Motor Tipi | 4 silindirli sıralı, su soğutmalı, turbo şarjlı dizel motor, ara soğutmalı | ||
| Şasi | Çekiş Tipi | 4x2 | |
| Dingil Mesafesi | 3815 mm | ||
| Lastik | 235/75R17.5 16PR | ||
| Lastik No. | 6 lastik ve 1 yedek lastik | ||
| Kabin | Çift kabin, klima, elektronik camlar, USB ile | ||
| Yangın Pompası | Model | CB10/40 | |
| Debi | 40L/s | ||
| Basınç | 1MPa | ||
| Maksimum çalışma basıncı | 1.251MPa | ||
| Maksimum izin verilen giriş basıncı | 0.4MPa | ||
| Maksimum emiş yüksekliği | 7m | ||
| Nominal hız | 3135±50r/min | ||
| Hız oranı | 1:1.4 | ||
| Su yönlendirme süresi | ≤50s | ||
| Yangın Monitörü | Model | PL8/32 | |
| Debi | 32L/s | ||
| Nominal çalışma basıncı | 0.8MPa | ||
| Maksimum çalışma basıncı | 1MPa | ||
| Menzil | Su | ≥60m | |
| Köpük | ≥48m | ||
| Dikey dönüş | - 15~+70° | ||
| Yatay dönüş | 0~360° | ||
| Standart Konfigürasyon | Tüm standart aksesuarlar: Yangın hortumu, filtre, bağlantı parçası, anahtar, su/köpük tabancası, temel alet seti, İngilizce kullanım kılavuzu…… | ||


1. Şasi ve Güç Aktarma Sistemi
♦ Şasi: ISUZU 4×2 kamyon şasisi, 3815 mm dingil mesafesi, şehir içi manevra ve asfalt yollarda denge için tasarlanmıştır
♦ Motor: 4HK1-TCG61 turbo dizel, 189 HP (139 kW), şehir içi müdahale ve sürekli pompa çalışması için güvenilir güç
♦Şanzıman: Manuel şanzıman, şehir içi sürüş ve acil durum sevkiyatı için kolay kullanım

2. Yangın Söndürme Sistemi
♦ Tank: 4000 L su + 1000 L köpük (toplam 5000 L), karbon çelik, şehir yollarında dengeli kullanım için bölmeli tasarım
♦ Pompa: CB10/40-XZ, 1,0 MPa'da 40 L/s, PTO tahrikli, 7 m emiş yüksekliği, ≤50 sn dolum süresi
♦ Monitör: JBQ 5.5/10, 0,55 MPa'da 10 L/s, PTO tahrikli, 7 m emiş yüksekliği, anında kullanım için hızlı dolum

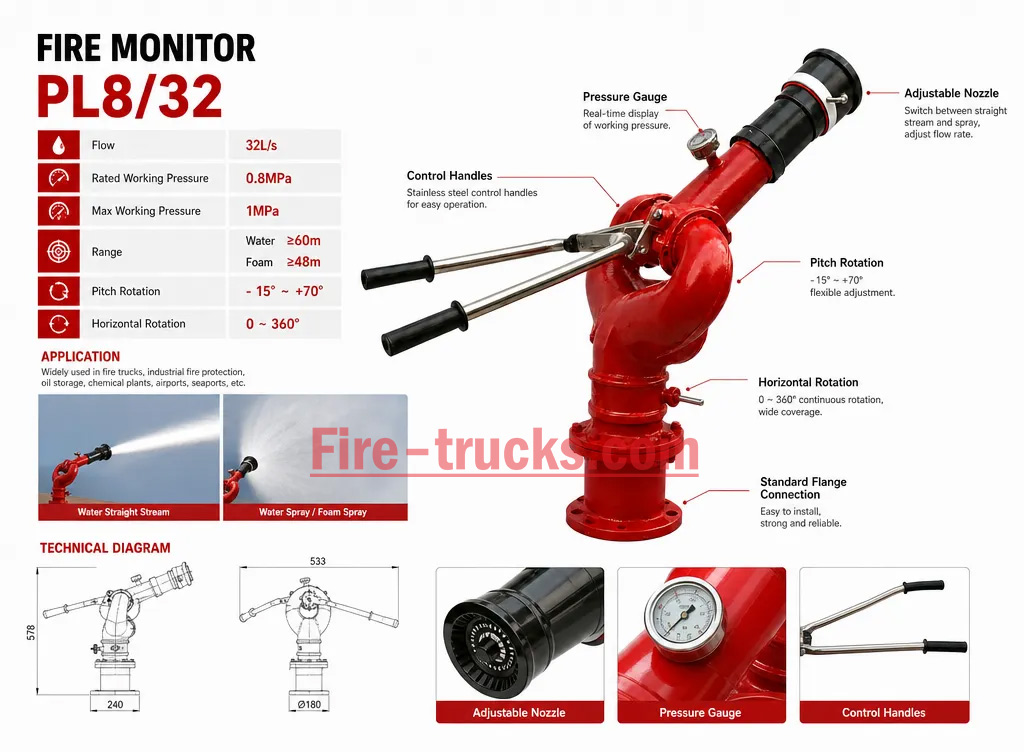

♦ Yangın Monitörü:: PL8/32, 32 L/s debi, su ≥60 m, köpük ≥48 m, 360° yatay dönüş, -15° ila +70° dikey açı ayarı

»Ⅳ .Köpüklü Yangın Kamyonunun Çalışma Prensibi :
• Emiş Girişi
Belediye suyu mevcut olmadığında gölet, dere veya hidrant gibi açık kaynaklardan su çekmek için DN50 emiş portu ile donatılmıştır.
• Dolum Bağlantısı
Harici su girişi, şehir ortamlarında tankın hızlı şekilde yeniden doldurulması için standart bir hidrant veya yardımcı pompaya bağlantı sağlar.
• Tahliye Portları
Aracın her iki tarafındaki DN65 çıkışları, verimli yangın söndürme için farklı basınç ve debi ihtiyaçlarına uyum sağlayarak birden fazla hortum bağlantısını destekler.
• Köpük Devresi
Bağımsız kapalı devre köpük oranlama sistemi, konsantre emişini, karıştırmayı ve tahliyeyi otomatik olarak yönetir. B sınıfı yangınlarda tutarlı karışım oranını korurken su ve köpük modları arasında geçiş yapar.
» Ⅴ.Yangın Pompası Sistemi :

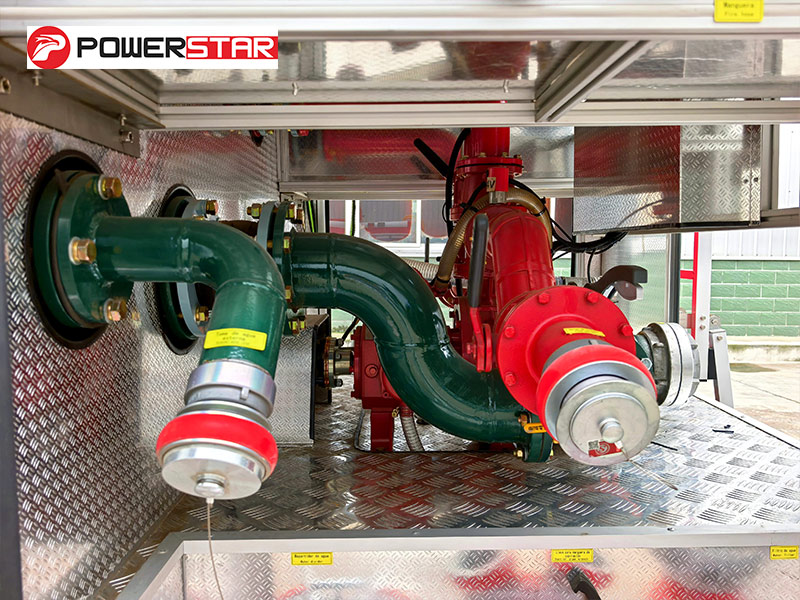

Yangın Pompası:

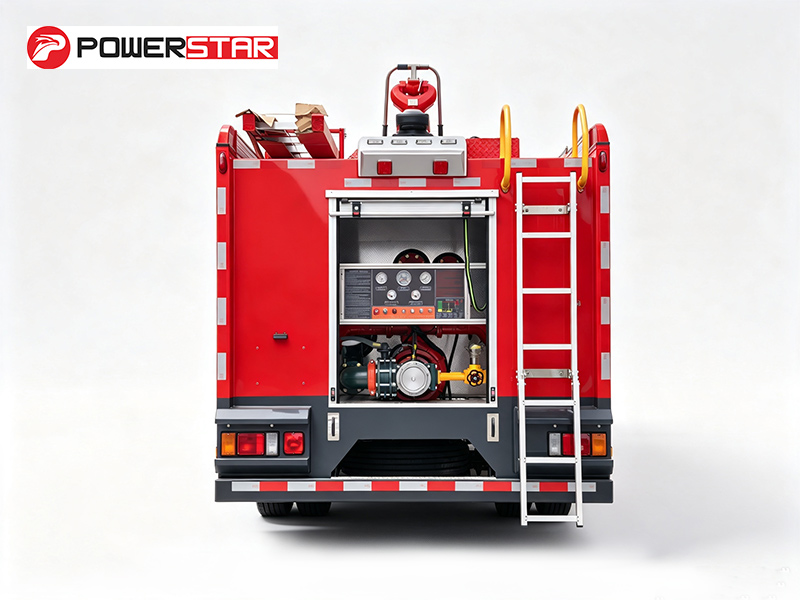

Arka pompa odasına, 1,0 MPa basınçta 40 L/s nominal debiye sahip bir CB10/40 yangın pompası kurulmuştur. Bu pompa, güvenilir performans için tasarlanmış olup yangın söndürme sırasında yangın hortumları ve monitörlerin uzun mesafelerde etkili şekilde su veya köpük vermesini sağlamak için sabit su basıncı sağlar.

|
Yangın Pompası Modeli |
Debi |
Basınç |
Maksimum Çalışma Basıncı |
İzin Verilen Maksimum Giriş Basıncı |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

» Ⅵ.Yangın Söndürme Ekipmanları :

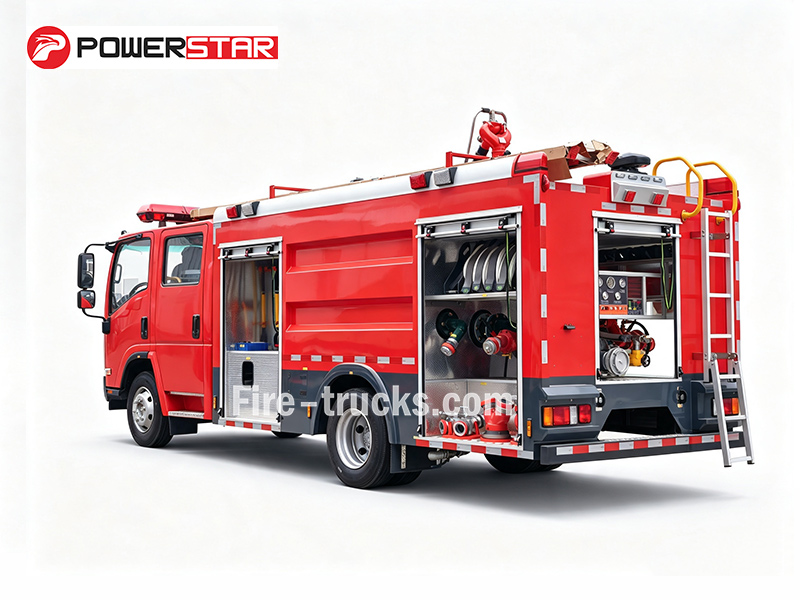

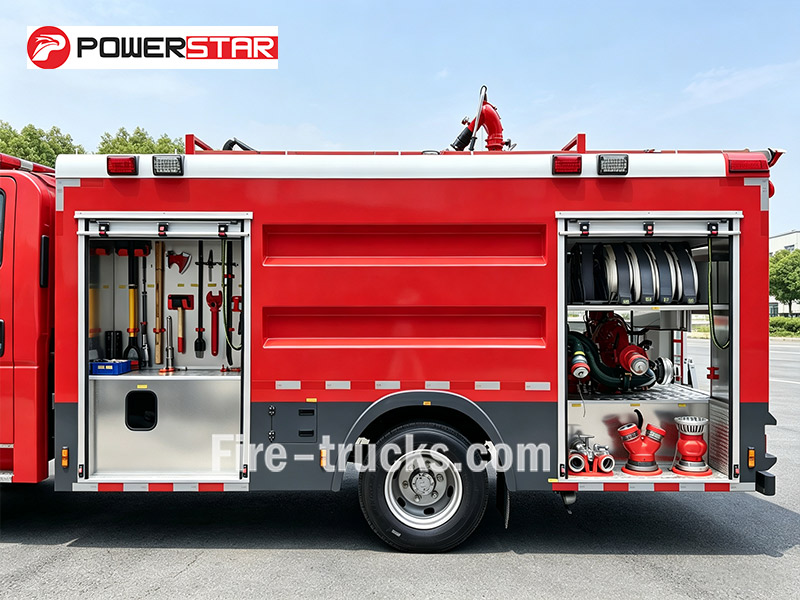

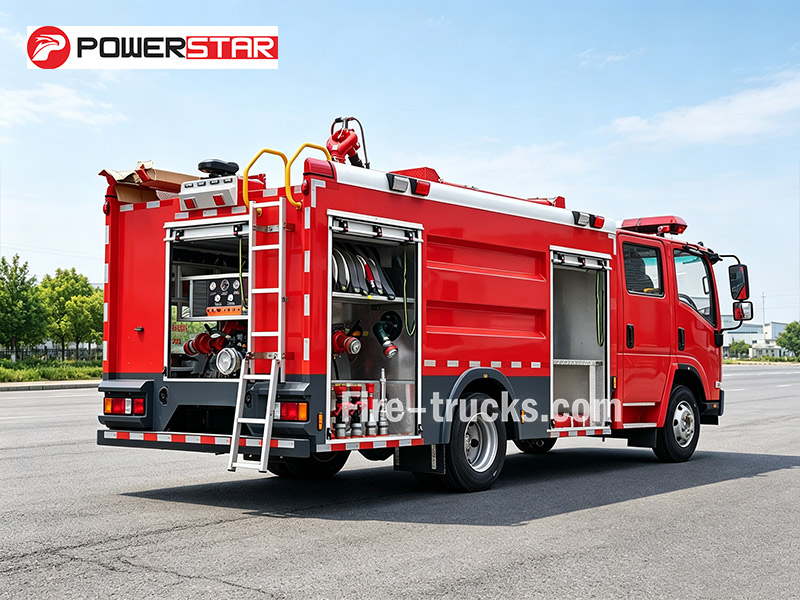

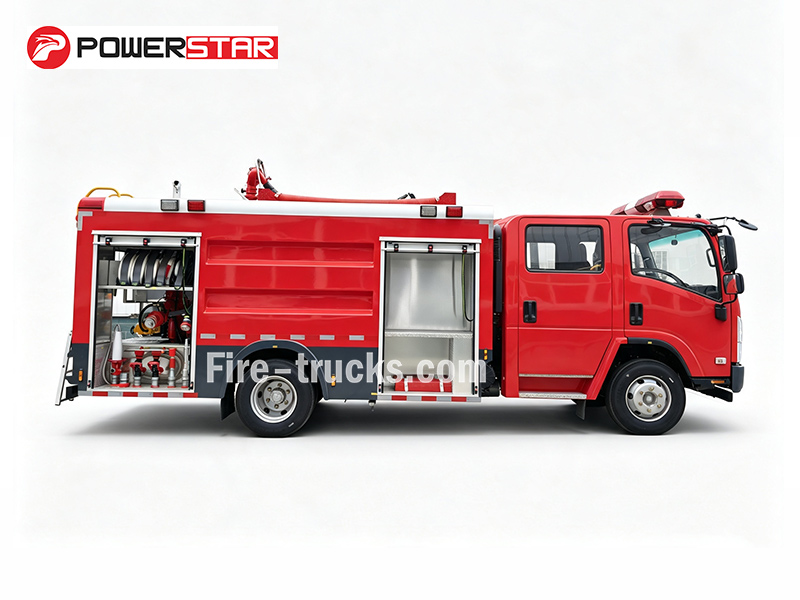

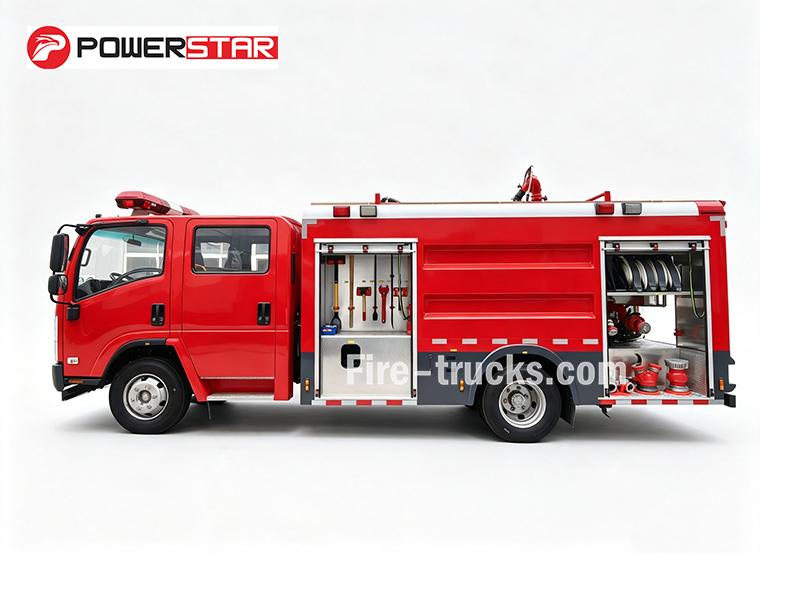

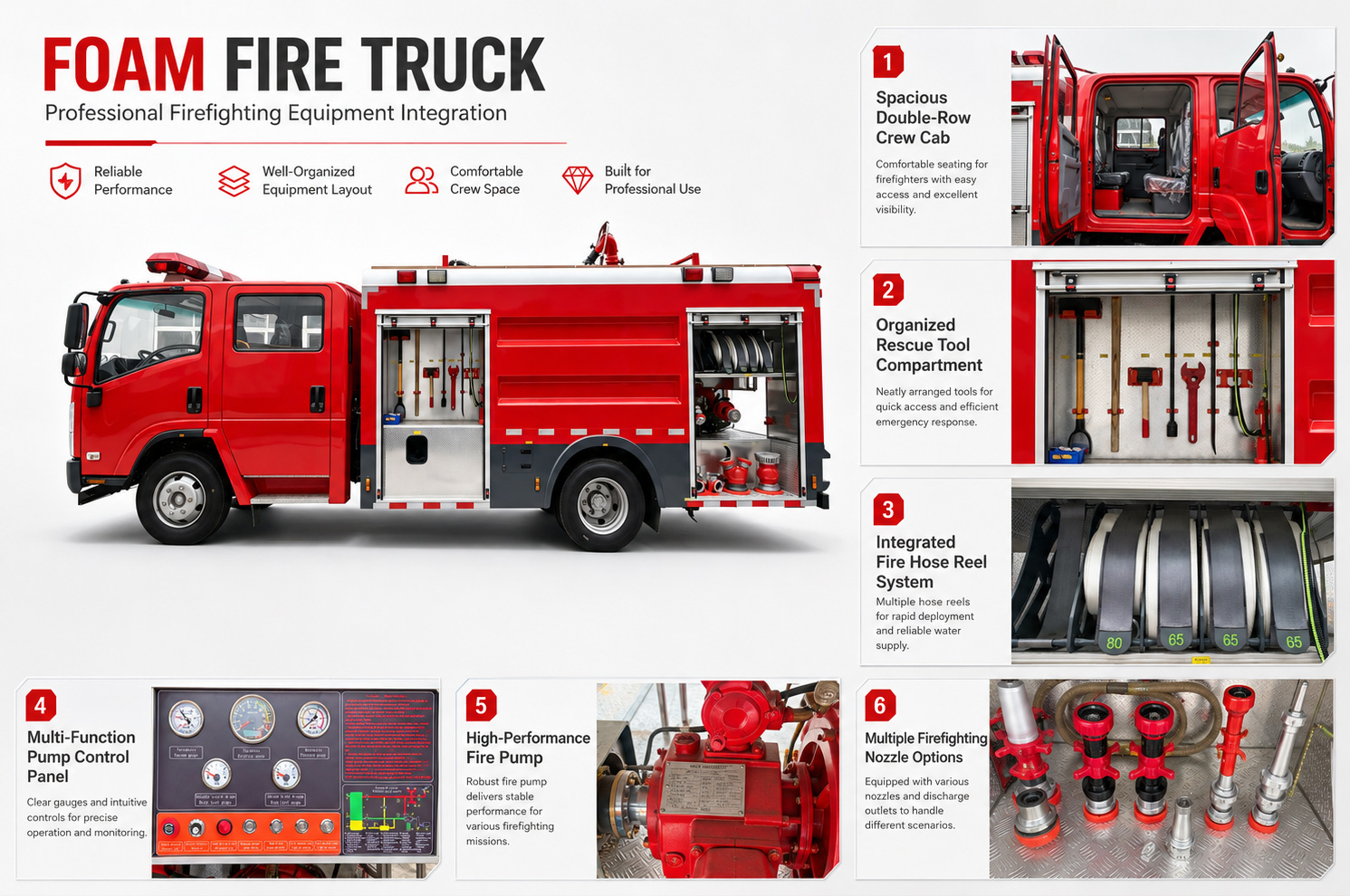

• Ekipman Bölmesi
Aracın her iki yanında ayarlanabilir raflar ve çekilebilir tepsilerle donatılmış depolama bölmeleri düzenlenmiştir. Raflar yangın hortumlarını, emiş hatlarını ve köpük tabancalarını yerinde tutarken, tepsiler anahtarlar, baltalar ve levye gibi el aletlerine hızlı erişim sağlayarak acil çağrılardaki müdahale süresini azaltır.

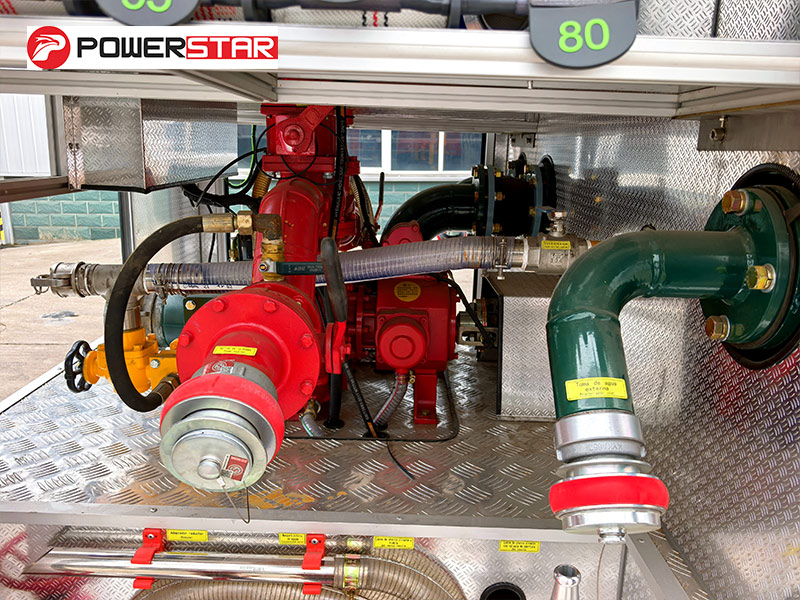

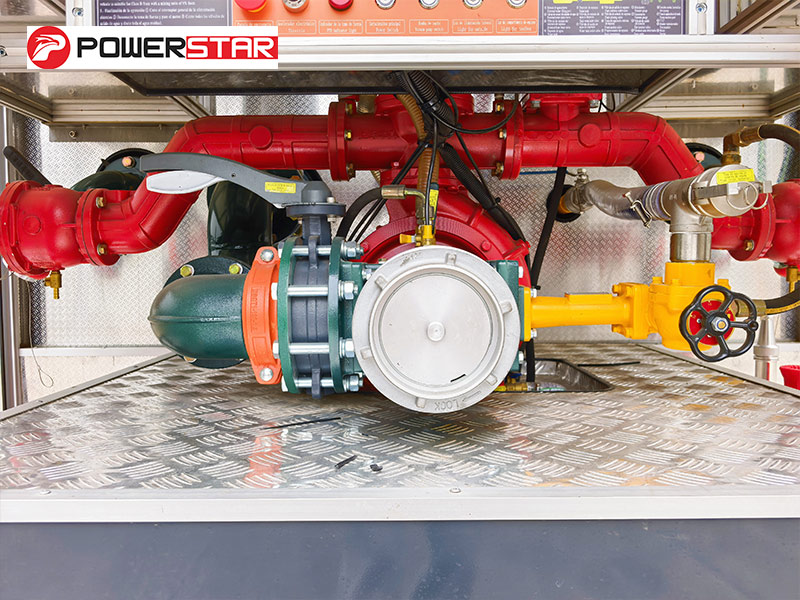

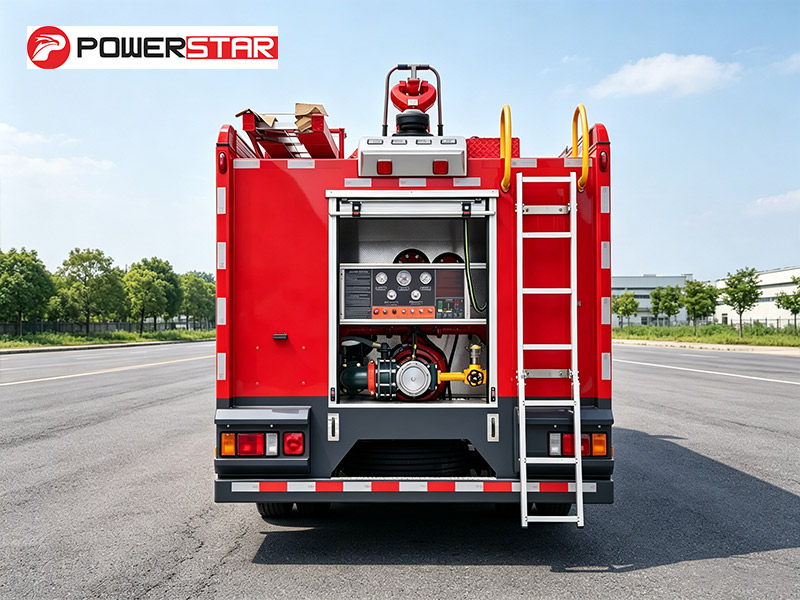

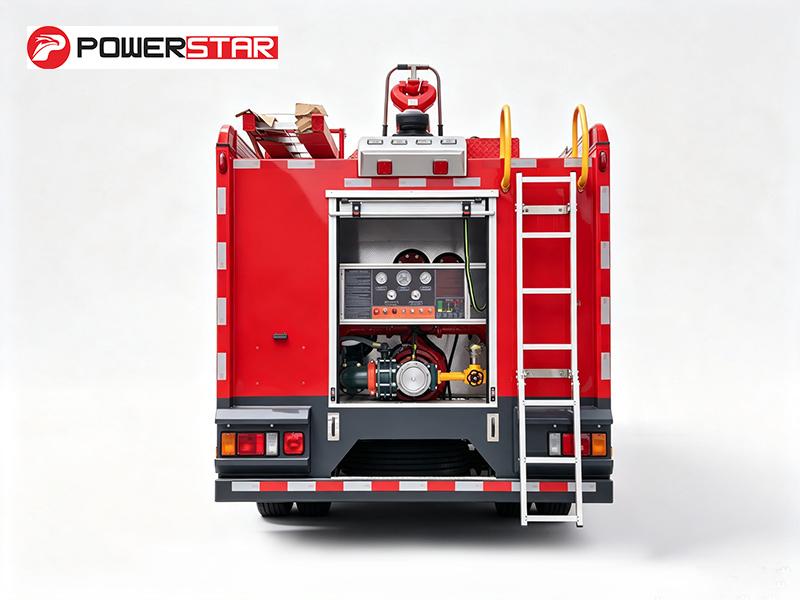

•Pompa Bölmesi: CB10/40-XZ yangın pompası, kontrol paneli, basınç göstergesi, vakum göstergesi ve bölme aydınlatması ile donatılmıştır. Aksesuarlar arasında yangın hortumları, emiş hatları, kollektörler, süzgeçler, yangın nozulları, köpük tabancaları, emiş hortumu anahtarları ve adaptörler bulunur.

ISUZU 4×2 şehir tipi itfaiye aracı, aracın arka kısmına monte edilmiş bir CB10/40-XZ pompa ve kabin tavanına kurulmuş bir PL8/32 monitör ile birlikte gelir. Toplam sıvı kapasitesi 5.000 litredir—4.000 L su ve 1.000 L köpük. Araç kompakt bir 4×2 şasi üzerine kuruludur ve 189 HP 4HK1-TCG61 dizel motorla çalışır. Standart teslimata hortumlar, emiş hattı, bağlantı parçaları, köpük tabancası ve temel alet kiti dahildir. Tüm teknik özellikler aşağıda listelenmiştir:

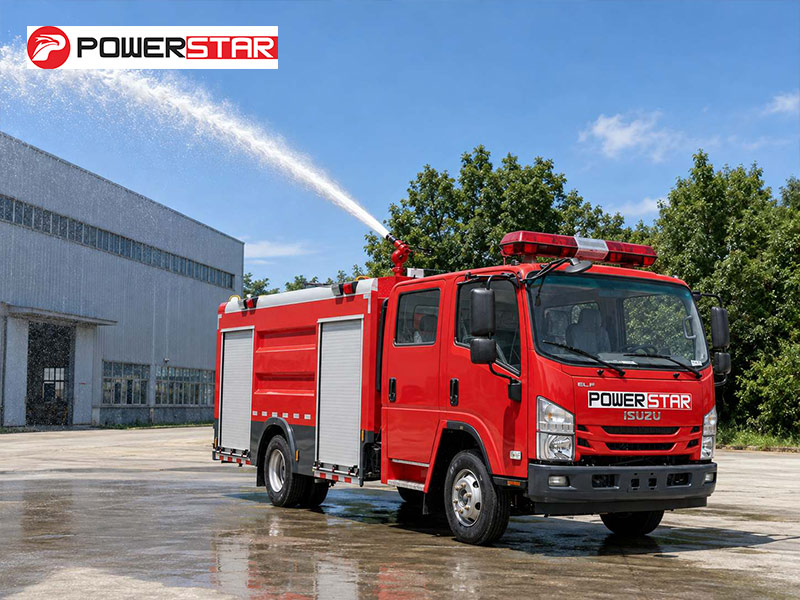

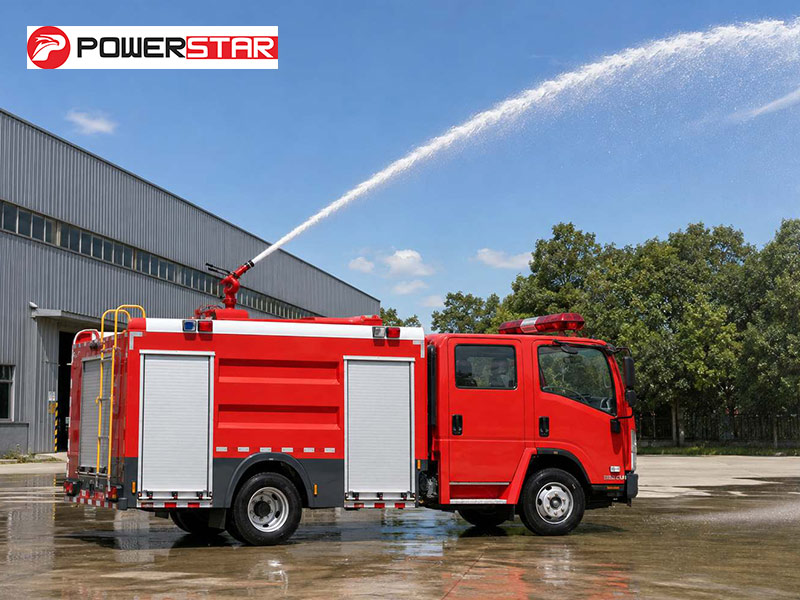

» Ⅶ.Yangın Monitörü Performans Testi :

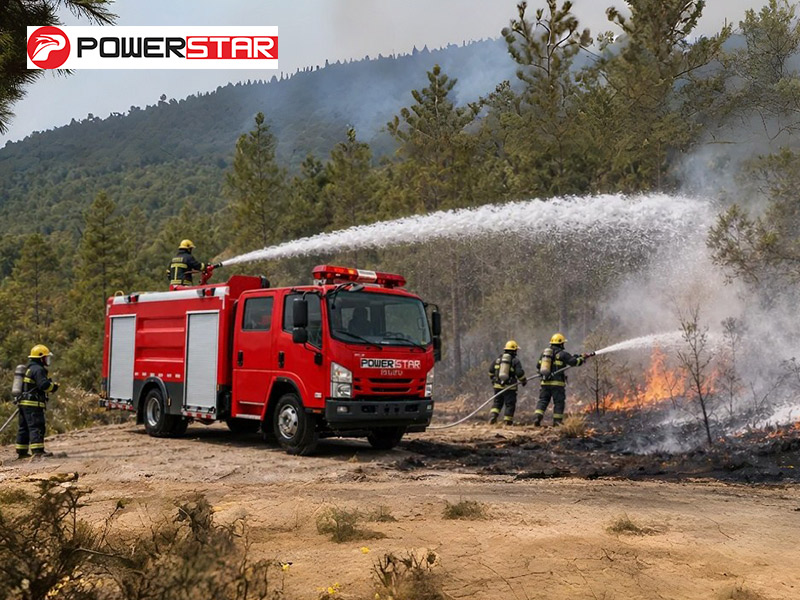

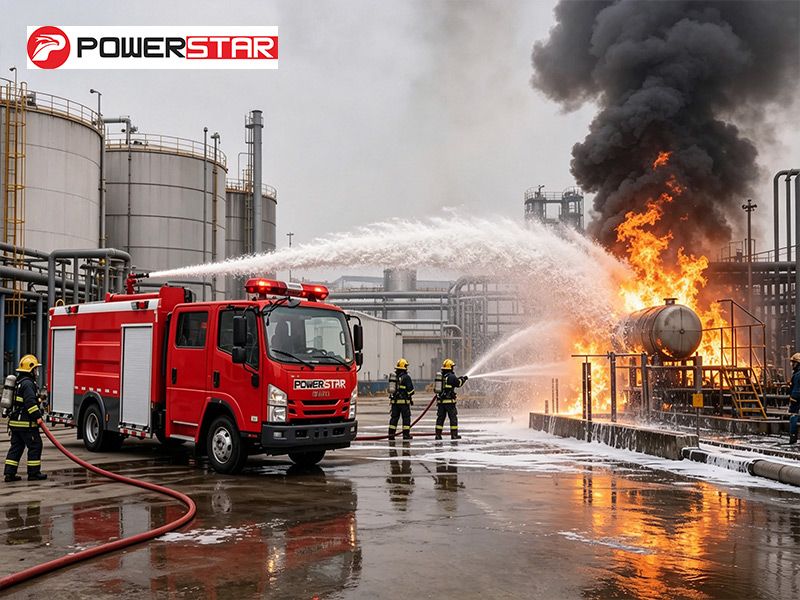

» Ⅷ.Uygulama Senaryoları :
