İtfaiye aracının pompa ve püskürtme sistemi, yangınla mücadele operasyonlarının temelidir. İtfaiye aracının "güçlü kolu" olarak görev yapar. Motor gücünü basınca (0,8 ila 1,4 MPa arasında değişen) dönüştürerek, söndürme maddelerini 85 metreye kadar yüksekliklere ulaştırır — ister yoğun bir şehir merkezindeki yüksek katlı bina yangını olsun ister endüstriyel bölgedeki petrokimya depolama tankı yangını olsun,itfaiye aracı etkili yangın söndürme sağlamak için bu sisteme güvenir.

What Does Fire Truck Spray Height Depend On

Bir itfaiye aracının püskürtme yüksekliğini hangi faktörler etkiler ve pompa basıncı, debi ile yangın monitörü nasıl birlikte çalışır? Bunlar birçok müşterinin odaklandığı konulardır. Bugün bunları öğrenelim.

» I. Püskürtme Yüksekliğini Belirleyen Üç Temel Bileşen

1. Yangın pompası sistemi:
İtfaiye aracının kalbi. PTO tarafından tahrik edilen santrifüj pompa. Yaygın basınç sınıfları: 0,8 MPa, 1,0 MPa, 1,2 MPa, 1,4 MPa. Debiler 2.000 ila 5.000+ L/dak arasında değişir.
2. Yangın monitörü:
Söndürme maddesi araçtan çıkmadan önceki son bileşen. Su monitörü, köpük monitörü ve çift amaçlı monitör seçenekleri bulunur. PL serisi (PL48), 4.000 L/dak'ya kadar debi ve 70+ metre püskürtme yüksekliği sağlar.
3. İletim sistemi:
Söndürme maddesini pompadan monitöre taşıyan borular, hortumlar ve nozullar. Hortum çapı, uzunluğu ve nozul tipi, nihai püskürtme yüksekliğini etkiler.

» II. Püskürtme Yüksekliğini Belirleyen Temel Faktörler

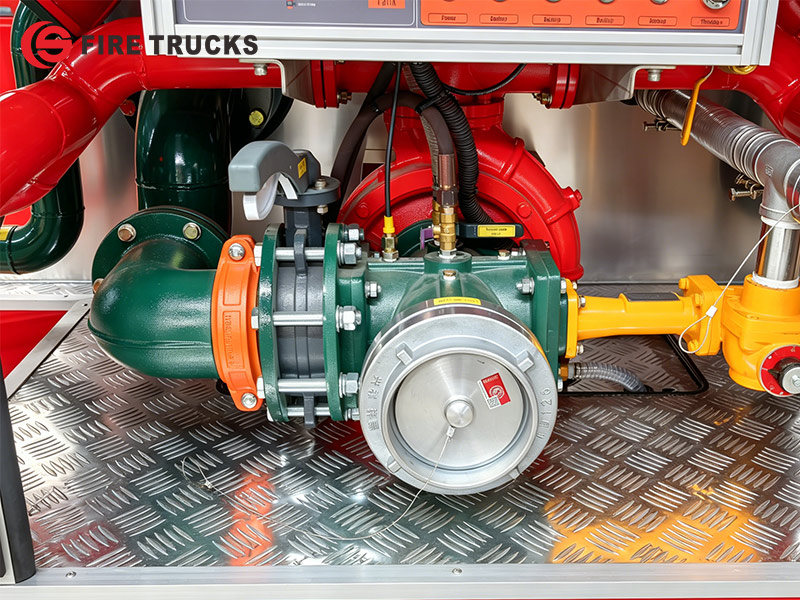

1.1. Pompa Basıncı

İtfaiye aracı pompa basıncı, yangın pompasının söndürme maddesini hortumlardan geçirerek nozul veya monitörlerden dışarı atmak için oluşturduğu kuvvettir. Hem debinin hem de püskürtme mesafesinin temel belirleyicisidir. Daha yüksek basınç, monitör çıkışında daha yüksek hız oluşturur ve püskürtme yüksekliğini doğrudan artırır. İlişki H ≈ P/(ρg) formülüyle belirlenir; her 0,1 MPa artış teorik olarak yaklaşık 10 metre yükseklik ekler — ancak gerçek kullanımda kayıplar bunu azaltır.

Pratik yangınla mücadele operasyonlarında aşağıdaki aralıklar geçerlidir:

Pompa Basıncı	Tipik Püskürtme Yüksekliği
0,8 MPa	35–45 metre
1,0 MPa	45–55 metre
1,2 MPa	55–70 metre
1,4 MPa	70–85 metre

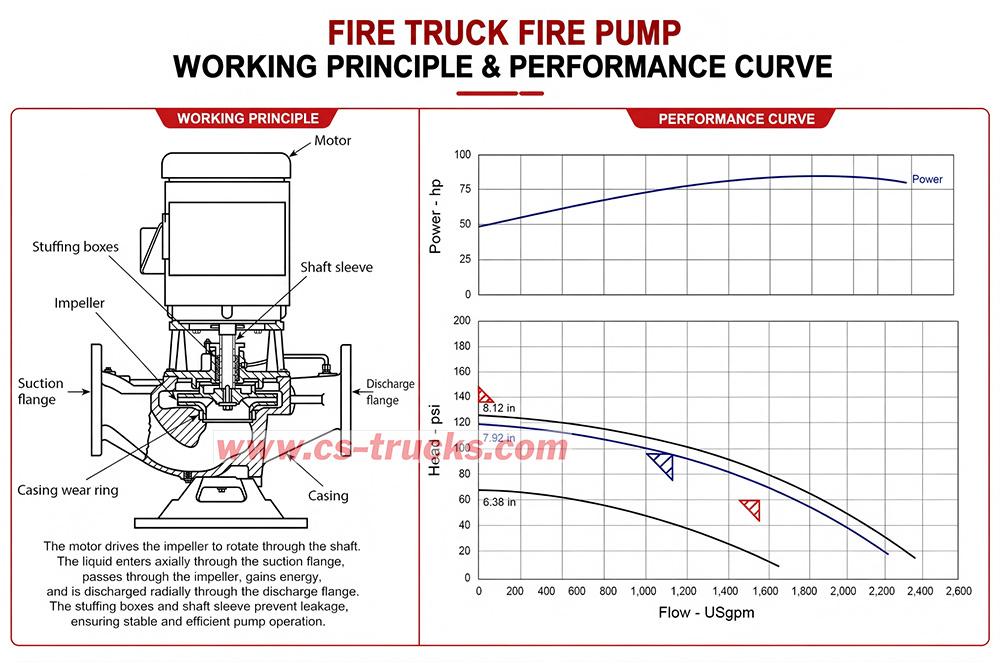

1.2. Yangın pompasının çalışma prensibi:

Pompa genellikle, bir güç çıkışı (PTO) aracılığıyla aracın motoru tarafından tahrik edilen bir santrifüj pompadır. Çark döndükçe söndürme maddesini içine çeker ve merkezkaç kuvvetiyle dışarı atarak basınç oluşturur; bu basınç, maddenin boşaltma sistemi boyunca ilerlemesini sağlar.

fire truck spray height chart by pressure Nominal Basınç ve Çalışma Basıncı:

Terim	Tanım
Nominal Basınç	Pompanın tasarım koşulları altında sürekli olarak dayanabileceği maksimum basınç
Çalışma Basıncı	Yangın söndürme sırasında kullanılan gerçek basınç; genellikle güvenlik payı bırakmak için nominal basınçtan daha düşüktür

2. Debi (L/dak)

Yeterli debi, basınç kadar önemlidir. Düşük debiyle yüksek basınç, yangını bastırmak için yeterli miktarda söndürme maddesi sağlayamaz. Pompa sistemi basıncı ve debiyi aynı anda korumalıdır.

Debi ve püskürtme yüksekliği:

2.000 L/dak → belediye yangınları için etkilidir
3.000 L/dak → sanayi parkları için uygun
4.000 L/dak → petrokimya tesisleri için gerekli
5.000+ L/dak → havalimanı kaza kurtarma operasyonları için gerekli

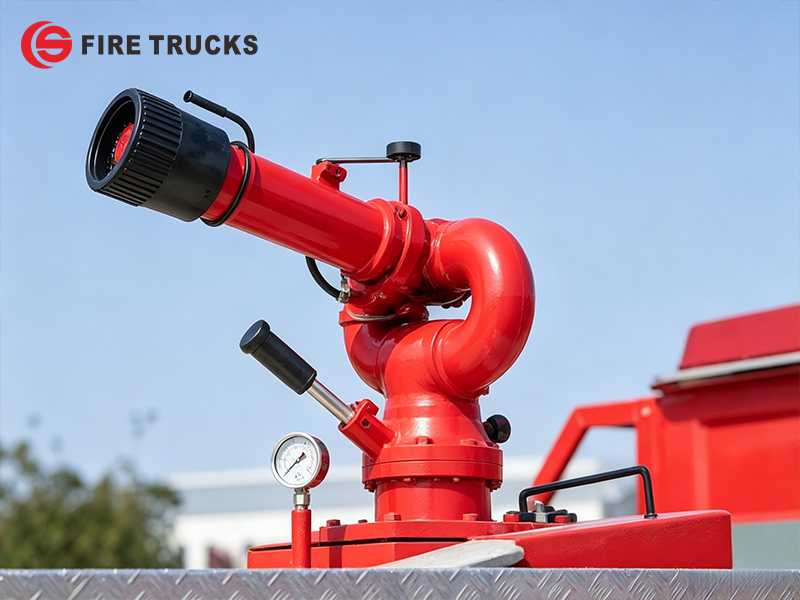

3. Yangın Monitörü Tasarımı

Monitörün dahili akış yolu, çıkış çapı ve tipi püskürtme yüksekliğini doğrudan etkiler.

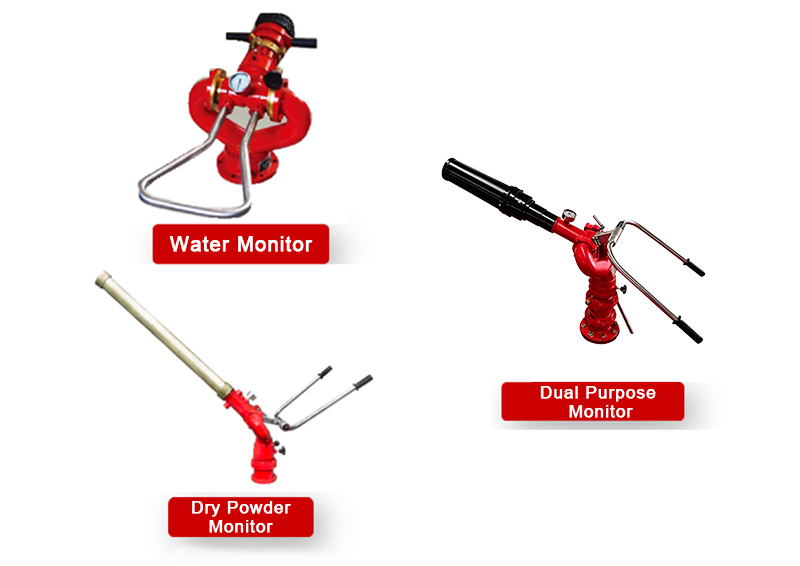

Monitör tipi karşılaştırması:

Su monitörü: En yüksek yükseklik, düz akış yolu
Köpük monitörü: Hava girişindeki türbülans nedeniyle biraz daha düşük (%5–10 daha az)
Çift amaçlı monitör: Orta düzey (su ve köpük arasında denge)

water monitor vs foam monitor spray height

4. Söndürme Maddesi Türü

Su ve köpüğün yoğunlukları farklıdır. Köpük çözeltisi, sudan yaklaşık %5-10 daha yoğundur; bu da aynı basınçta püskürtme yüksekliğini biraz azaltır. Köpük operasyonları için ekipman seçerken bu durum dikkate alınmalıdır.

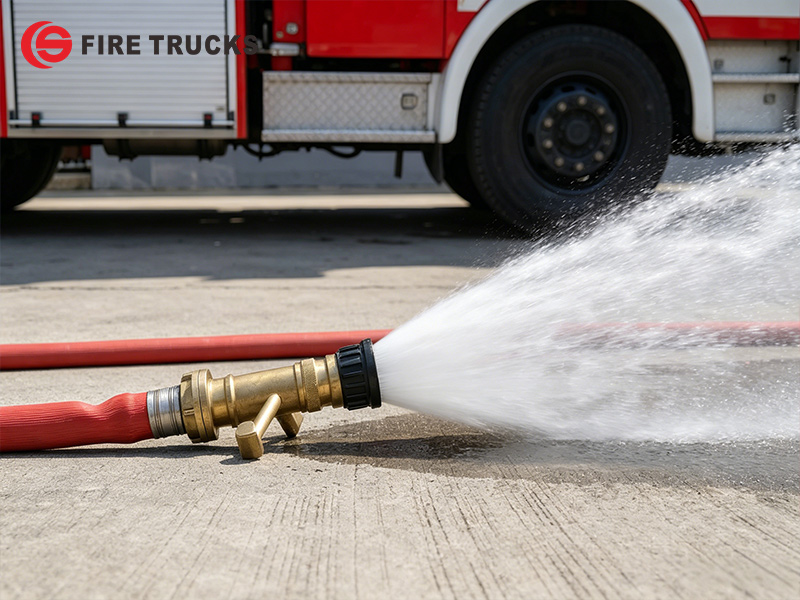

5. Sürtünme Kaybı

Söndürme maddesi hortumlardan ve borulardan akarken sürtünme, monitördeki basıncı azaltır. Daha uzun hortumlar ve daha küçük çaplar kayıpları artırır.

Sürtünme kaybı faktörleri:

Hortum uzunluğu: Daha uzun = daha fazla kayıp
Hortum çapı: Daha küçük = daha fazla kayıp
Bağlantı parçaları ve kıvrımlar: Her biri direnç ekler

» III. İTFAİYE ARAÇLARI Seçim Kılavuzu

Müşterilere en iyi yangınla mücadele çözümlerini sunmak için İTFAİYE ARAÇLARI, uygulamaya göre en uygun sistemi seçer

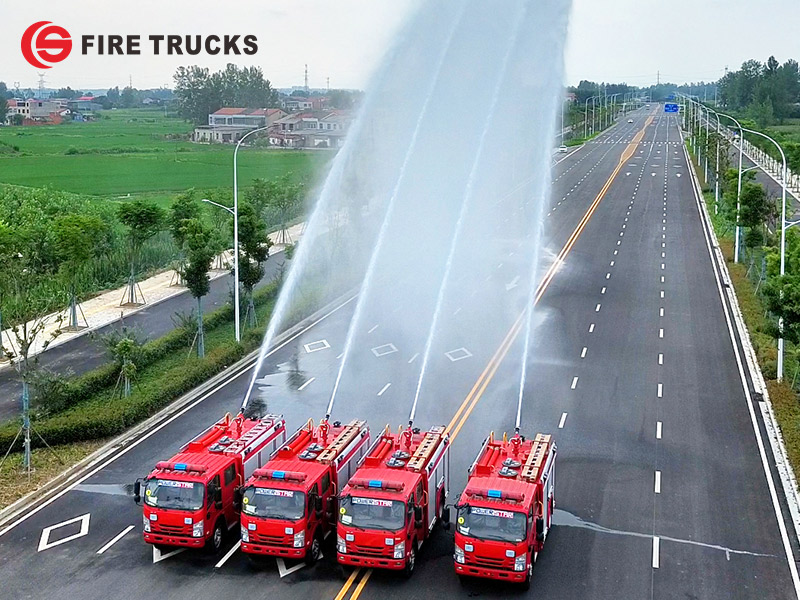

gereksinimleri: maximum fire truck spray height

1. Farklı Basınçlarda Püskürtme Yüksekliği Karşılaştırması

Pompa Basıncı	Debi	Püskürtme Yüksekliği	Önerilen Uygulama
0,8 MPa	2.000 L/dak	35–45 m	Belediye itfaiye müdahalesi
1,0 MPa	3.000 L/dak	45–55 m	Sanayi parkları
1,2 MPa	4.000 L/dak	55–70 m	Petrokimya tesisleri
1,4 MPa	5.000+ L/dak	70–85 m	Havalimanı yangınla mücadele

2. Monitör Seçim Kılavuzu

Uygulama	Önerilen Monitör Tipi	Neden
Belediye yangınla mücadele	Su monitörü	En yüksek püskürtme yüksekliği, basit kullanım
Petrol rafinerisi/kimya tesisi	Köpük monitörü veya çift amaçlı	Yanıcı sıvı yangınlarını idare eder
Havalimanı kaza kurtarma	Köpük monitörü (yüksek kapasiteli)	Büyük miktarda köpük gereklidir
Karışık yangın riskleri	Çift amaçlı monitör	Hem su hem köpük için esneklik

3. Püskürtme Yüksekliğini Etkileyen Temel Faktörler

Faktör	Etki	Nasıl Optimize Edilir
Pompa basıncı	Doğrudan orantılı	Uygulama için uygun basıncı seçin
Debi	Yangın söndürmeyi sürdürür	Basıncı debiyle dengeleyin
Monitör tasarımı	%10'a kadar değişim	Monitör tipini uygulamaya uygun seçin
Madde tipi	Köpük yüksekliği biraz azaltır	Yoğunluk farkını hesaba katın
Sürtünme kaybı	Etkili basıncı azaltır	Daha kısa/daha büyük hortumlar kullanın
Yükseklik artışı	Basınç tüketir	Yükseklik için basınç ekleyin
Rüzgar hızı	Etkili yüksekliği azaltır	Kamyonu rüzgar yönünün tersine konumlandırın

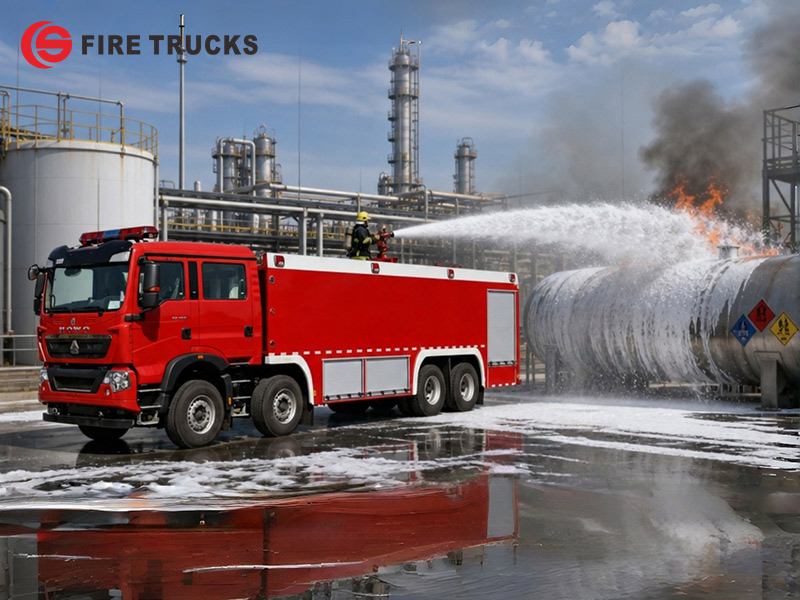

» IV. Gerçek Dünya Vaka Çalışması: Petrokimya Depolama Tankı Yangını

Vaka Arka Planı:

Endüstriyel bir bölgede bulunan petrokimya depolama tesisinde büyük ölçekli bir yangın çıktı. Yangın, ham petrol içeren 50 metre çapında yüzer çatılı bir tankı kapsıyordu. Tankın yüksekliği ve ışıma ısısı bölgesi nedeniyle yerden kullanılan hortumlar yangına ulaşamadı.

İtfaiye Aracı Konfigürasyonu:

8×4 köpük itfaiye aracı
1,2 MPa / 4.000 L/dak değerinde pompa sistemi
PL48 köpük/su çift amaçlı monitör

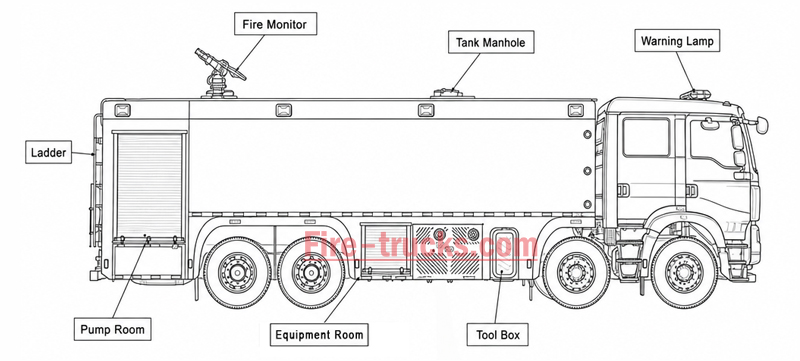

8x4 Fire Truck Structural Drawing

Gerçek Performans:

Ölçülen püskürtme yüksekliği: yaklaşık 62 metre
Etkili kapsama alanı: yaklaşık 80 metre çapındaki tank alanı
Köpük örtüsü yangını 8 dakika içinde başarıyla bastırdı

Temel Ders:

Büyük depolama tankı yangınlarında, 1,0 MPa'ın altındaki basınçlar genellikle köpüğü gereken mesafeye ulaştırmak için yetersizdir. Yeterli basınç, yüksek debi ve uygun şekilde seçilmiş bir monitörün birleşimi, etkili yangın söndürme için gereklidir.

» V. Yaygın Yanlış Kanılar

Yanlış Kanı 1: Daha yüksek basınç her zaman daha iyidir

Gerçek:Daha yüksek basınç enerji tüketimini, ekipman maliyetini ve bakım karmaşıklığını artırır. Aşırı basınç hortumlara ve nozullara da zarar verebilir. Amaç maksimum basınç değil, iş için yeterli basıncı sağlamaktır.

Yanlış Kanı 2: Püskürtme yüksekliği yangınla mücadele kapasitesine eşittir

Gerçek:Debi çoğu zaman yükseklikten daha kritiktir. Düşük debili yüksek bir akış, yangını bastırmak için yeterli söndürücü maddeyi ulaştıramayabilir. Önemli olan basınç ve debinin birleşik değeridir.

Yanlış Kanı 3: Sürtünme kaybı göz ardı edilebilir

Gerçek:Uzun hortum hatlarında sürtünme kaybı, pompa basıncının %20-30'unu tüketebilir. Nozulda yeterli basıncı sağlamak için sürtünme kaybının doğru hesaplanması gereklidir.

Yanlış Kanı 4: Monitör fark yaratmaz

Gerçek:Kötü tasarlanmış bir monitöre bağlanan yüksek basınçlı pompa, maksimum püskürtme yüksekliğine ulaşamaz. Monitörün iç akış yolu, çıkış çapı ve türü nihai performansı etkiler. Monitörü pompaya uygun seçmek, pompanın kendisini seçmek kadar önemlidir.

» VI. Sıkça Sorulan Sorular

S: İtfaiye araçlarında en yaygın pompa basıncı nedir?

C: Çoğu itfaiye aracı, 0,8 ile 1,2 MPa arasında değişen pompa basınçlarıyla tasarlanır; 1,0 MPa en yaygın standarttır.

S: 1,0 MPa'lık bir pompa ne kadar yükseğe püskürtebilir?

C: Standart koşullar altında, 1,0 MPa'lık bir pompa orta ila büyük boyutlu bir monitör kullanarak 45 ila 55 metre püskürtme yüksekliğine ulaşabilir.

S: Yüksek katlı yangınlar neden daha yüksek pompa basıncı gerektirir?

C: Yüksek katlı yangınlar, yükseklik farkını (1,0 m yükseklik yaklaşık 0,01 MPa gerektirir) ve dikey hortum hatlarındaki sürtünme kaybını aşmak için ek basınca ihtiyaç duyar.

S: Bir köpük monitörü, su monitörüyle aynı püskürtme yüksekliğine ulaşır mı?

C: Tipik olarak, köpük monitörleri, hava giriş tasarımının türbülans oluşturması ve köpük çözeltisinin daha yüksek yoğunluğu nedeniyle aynı basınçta su monitörlerinden biraz daha düşük yüksekliklere (%5-10 daha az) ulaşır.

S: Püskürtme yüksekliği için en önemli faktör nedir?

C: Püskürtme yüksekliğini belirleyen tek bir faktör yoktur. Pompa basıncı, debi, monitör tasarımı, nozul tipi ve çevresel koşulların tümü birlikte etki eder. İyi dengelenmiş bir sistem, yalnızca tek bir alanda üstün olan bir sistemden daha etkilidir.

S: Monitörün kendisi püskürtme yüksekliğini etkiler mi?

C: Evet. Monitörün iç akış yolu, çıkış çapı ve tipi (su, köpük veya çift amaçlı) püskürtme yüksekliğini doğrudan etkiler. İyi tasarlanmış bir monitör, pompa tarafından sağlanan enerjiyi en üst düzeye çıkarır.

» VII. Temel Çıkarımlar:

Püskürtme yüksekliği birden fazla faktöre bağlıdır — pompa basıncı, debi, monitör tasarımı, söndürücü madde türü, sürtünme kaybı, yükseklik ve rüzgâr koşulları
1,0–1,2 MPa, çoğu endüstriyel yangınla mücadele uygulaması için yaygın basınç aralığıdır
Monitör seçimi önemlidir — kötü tasarlanmış bir monitöre sahip yüksek basınçlı bir pompa, maksimum püskürtme yüksekliğine ulaşamaz
Debi, basınç kadar önemlidir — düşük debili yüksek basınç, yangını bastırmak için yeterli miktarda söndürücü madde sağlayamayabilir
Farklı söndürücü maddelerin farklı püskürtme özellikleri vardır — köpük daha yoğundur ve biraz daha düşük yüksekliğe ulaşır
Petrokimya ve havalimanı projeleri genellikle 1,2 MPa veya daha yüksek basınç gerektirir
Uluslararası projeler için NFPA, EN veya GB gibi tanınmış standartlara uygun itfaiye araçlarına öncelik verin

»VIII. Sonuç

İtfaiye aracı püskürtme yüksekliği tek bir faktör tarafından belirlenmez. Pompa basıncı, debi, monitör tasarımı, söndürücü madde türü, sürtünme kaybı, yükseklik artışı ve rüzgâr koşullarının birleşik etkisine bağlıdır.
