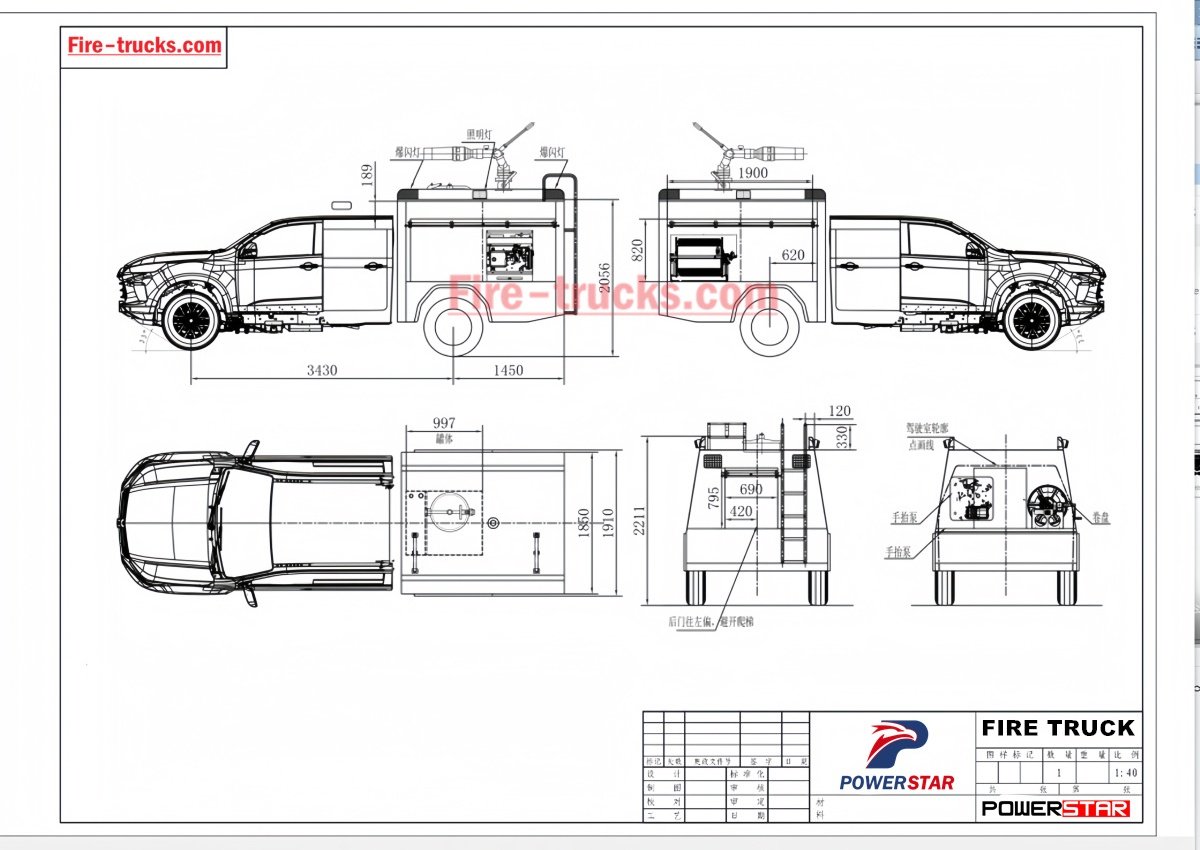

ISUZU 4x4 RIV Kurtarma İtfaiye Pikap Tasarım Çizimi

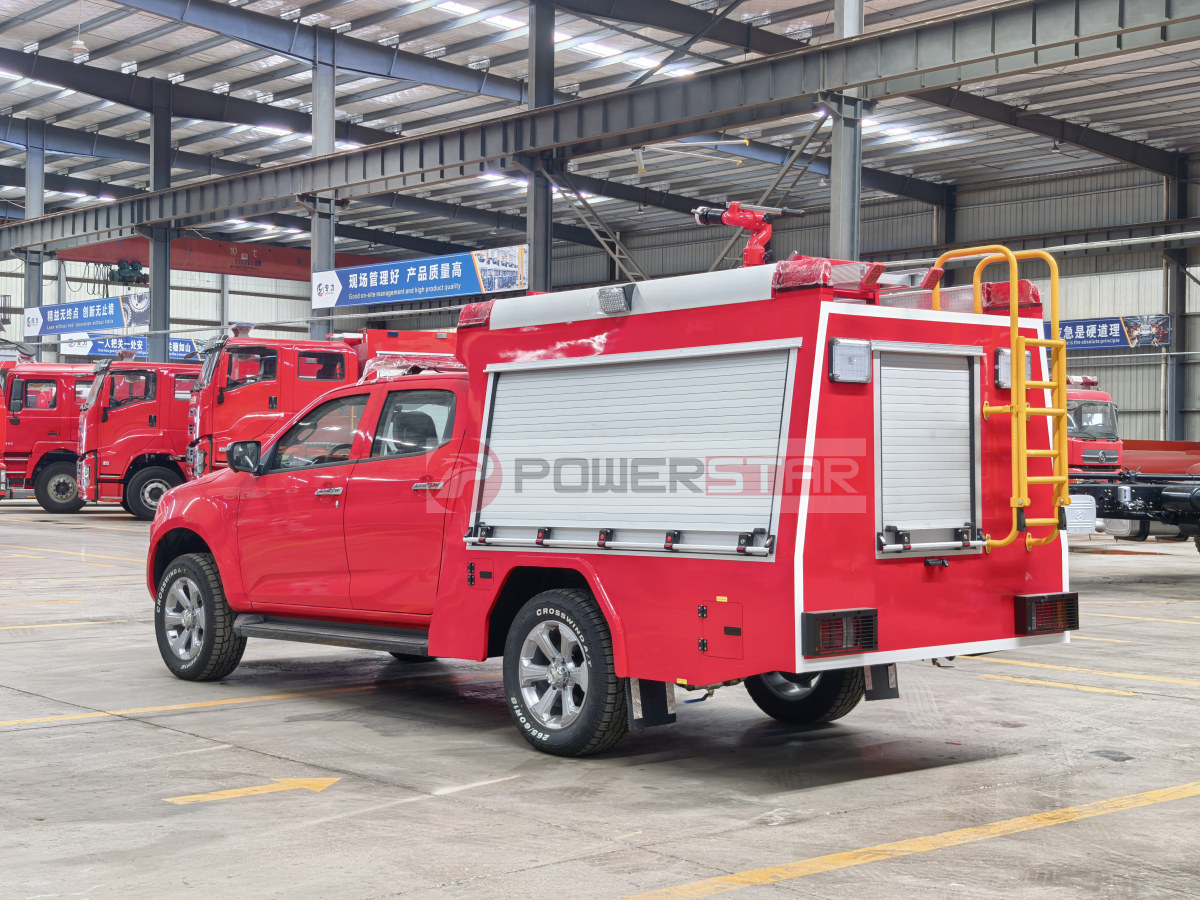

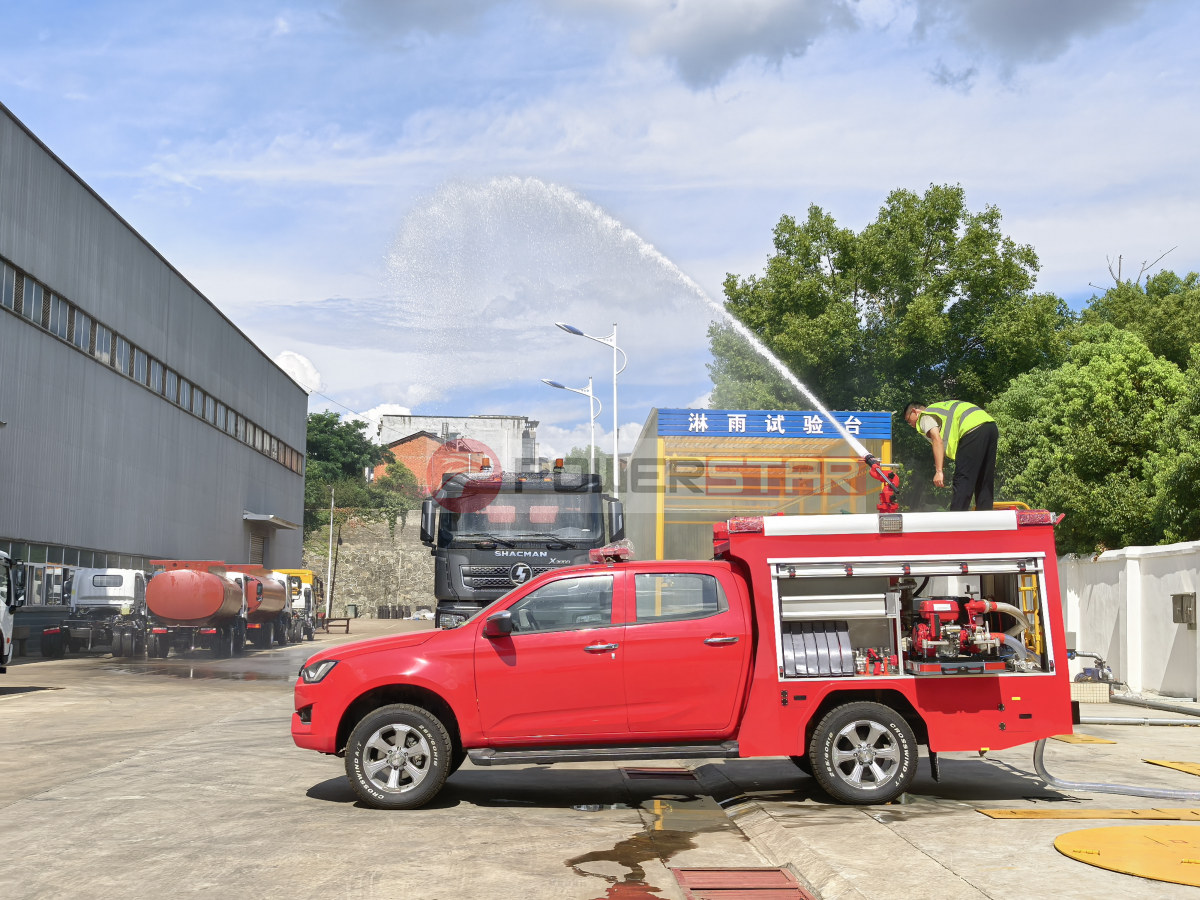

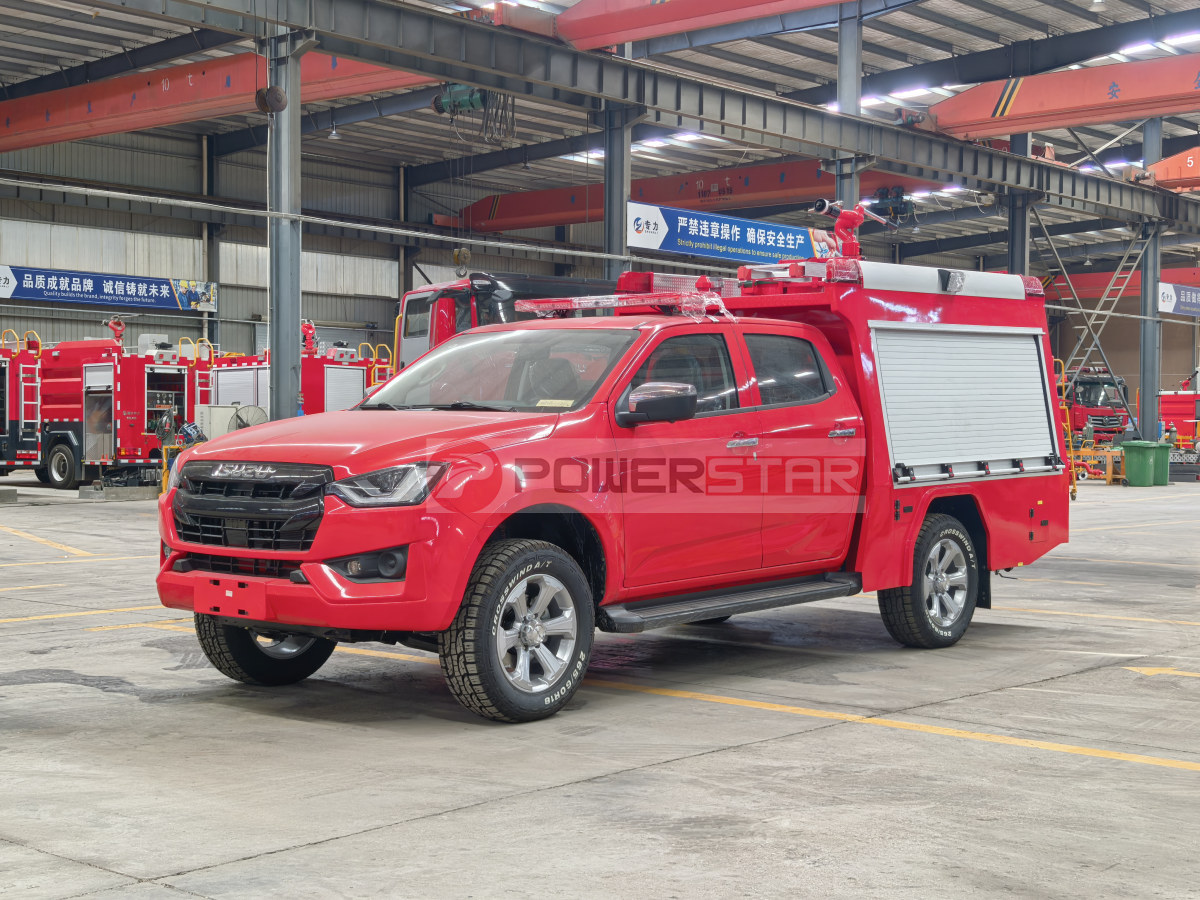

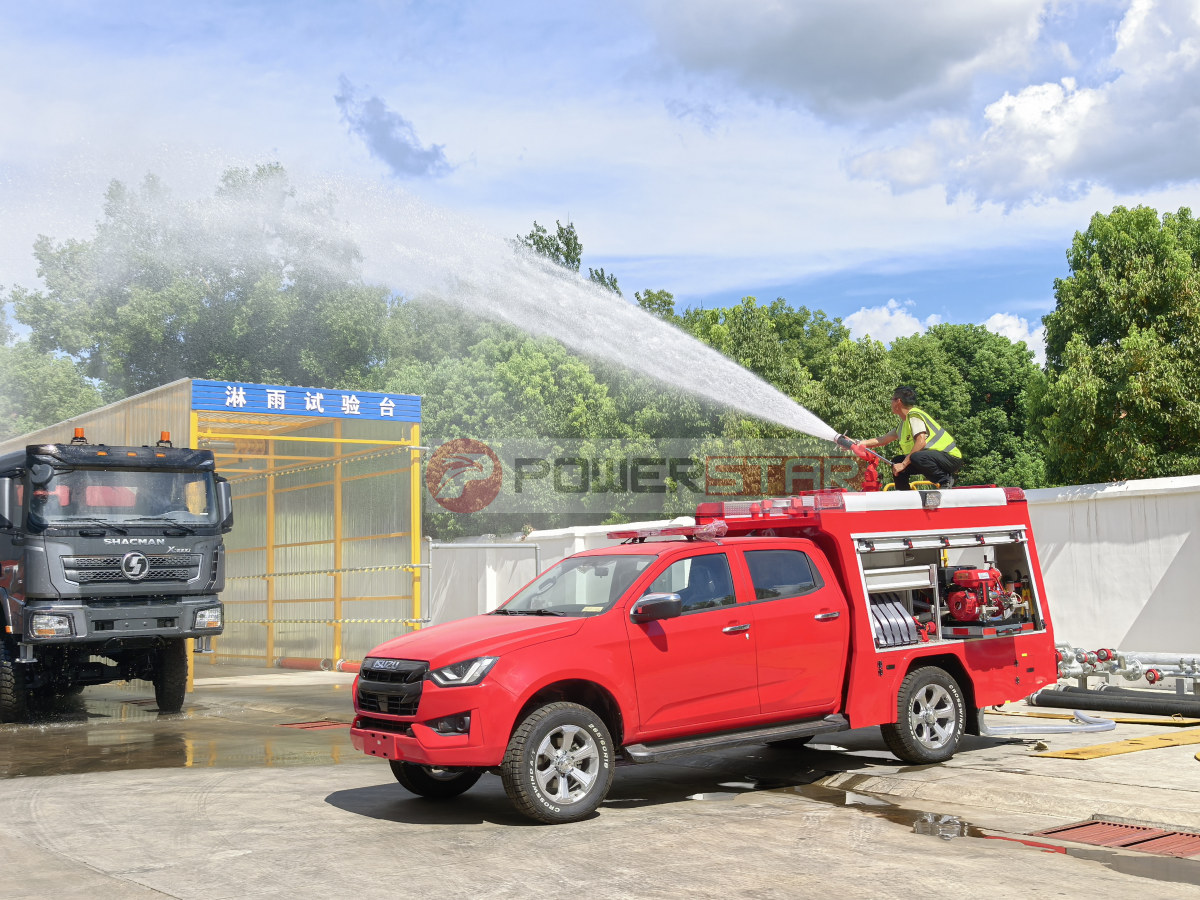

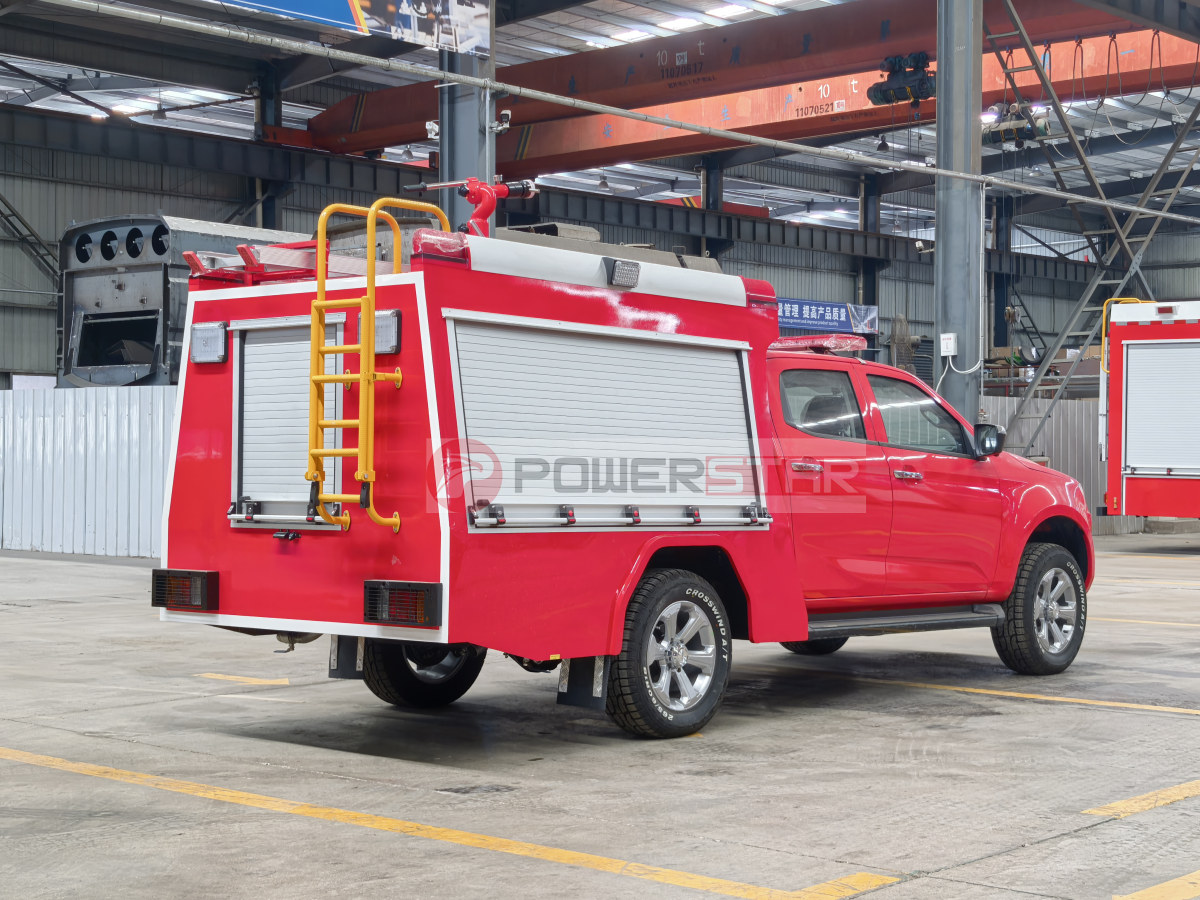

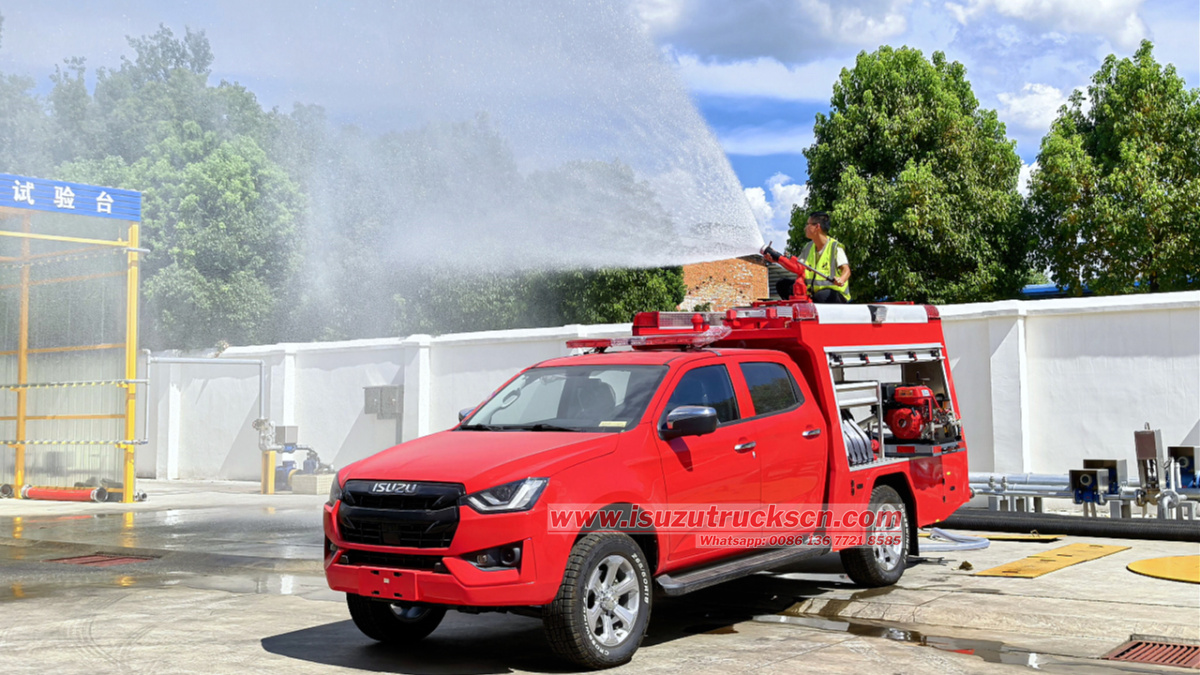

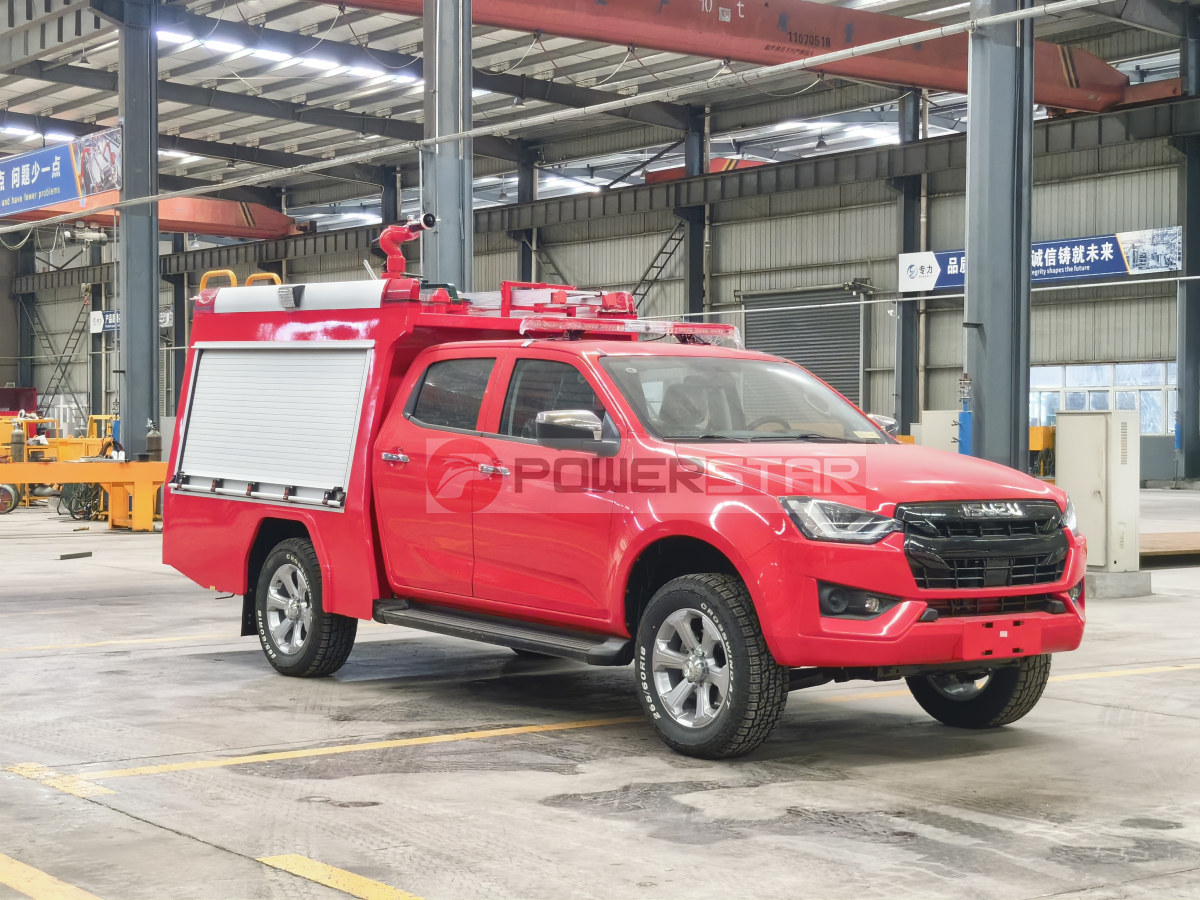

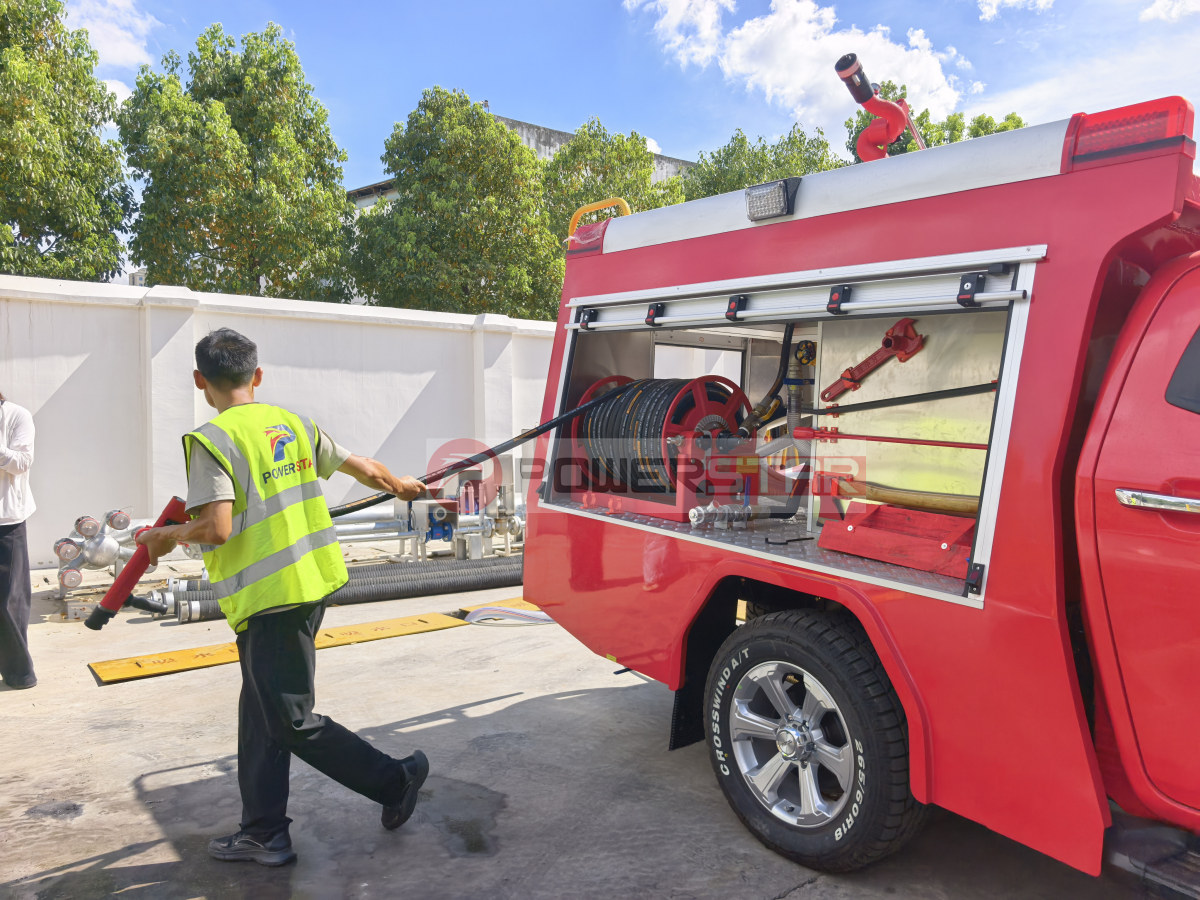

ISUZU 4x4 RIV Kurtarma İtfaiye Pick-up AracıAyrıca Isuzu Pick-up üzerinde 4x4 Hızlı Müdahale Aracı veya Isuzu Kurtarma ve RIV olarak da adlandırılan bu araç, hafif ve manevra kabiliyeti yüksek küçük bir acil durum itfaiye aracıdır. Kompakt boyutu ve mükemmel manevra kabiliyeti sayesinde ağır itfaiye araçlarının ulaşmasının zor olduğu dar kırsal yollar, dağ patikaları, yerleşim yolları, sanayi parkı erişim yolları ve okul yollarında kolayca ilerleyebilir.     ▶Kamyon Modeli :Isuzu Pick-up üzerinde 4x4 Hızlı Müdahale Aracı CAD çizimi ▶Sözellikler : 600 L su + 200 L köpük ▶Uygulama Alanı : İtfaiye kurtarma departmanı / Belediye itfaiye teşkilatı     PDF İndir:ISUZU 4x4 RIV Kurtarma İtfaiye Pick-up Tasarım Çizimi.pdf   Ad Model Motor Madde Pompa Su Topu Kontrol Aletler Isuzu itfaiye Pick-up 4x4 Arazi 4KH1/143HP 600L Su 200L köpük JBQ5.5 PL8/24 Entegre Tam Donanımlı       Powerstar ISUZU 4x4 RIV İtfaiye pick-up aracıISUZU 2026 Model arazi pick-up şasisi, orijinal ISUZU 4KH1 143HP dizel motor, ISUZU 5 vitesli manuel şanzıman, 265/60R18 lastik, ABS ve klima ile donatılmıştır. Üst gövde 600L su tankı ve 200L köpük tankı, yüksek performanslı itfaiye pompası ve itfaiye su topu ile donatılmıştır.Havalimanları, madencilik alanları ve sanayi parklarında yardımcı acil durum aracı olarak kullanılabilir; büyük itfaiye araçlarının ulaşamadığı yangınla mücadele kör noktalarına hızlıca ulaşarak acil müdahaledeki eksikleri giderir ve hızlı varış ile verimli müdahale sağlar.   ISUZU İtfaiye pick-up aracı ön sol görünüm ISUZU RIV ön sağ görünüm     İtfaiye Kurtarma Pick-up aracı arka sol görünüm 4x4 itfaiye pick-up aracı arka sağ görünüm                 Müşterinin fabrikada ISUZU Pick-up üzerinde 4x4 Hızlı Müdahale Aracı testi:   ISUZU Hafif Kurtarma İtfaiye Pick-up Aracı su topu testi     ISUZU 4X4 Yangın Fırçası Pickup Kamyonu Yangın monitörü testi   YENİ arazi tipi ISUZU Yangın Pickup Hortum makarası su püskürtme testi   YENİ arazi tipi ISUZU Yangın Pickup Hortum makarası su püskürtme testi   Bakınbir göz atınilginizi çekebilecek diğer itfaiye aracı teknik çizimleri:   ● Isuzu itfaiye kurtarma kamyonunun mühendislik çizimi ● ISUZU GIGA Su formlu itfaiye aracı teknik çizimi ● ISUZU Yangın Pickup Kamyonları için teknik çizim ● HOWO Kurtarma İtfaiye Aracı üzerine monte edilmiş vinç teknik çizimi
