Moldova Acil Durum Isuzu itfaiye hizmeti pikap çizimi paylaşımı

ISUZU 4x4 offroad fire fighting trucks are specialized designed and produced based on original ISUZU technology truck chassis, optional chassis model QL1070BUHWY with wheelbase 3360mm and QL1070BUKWY with wheelbase 3815mm, Equipped 120HP and emission 2999ml, matched MSB 5 shift manual gearbox for efficiently power output and lower fuel comsumption. 4x4 offroad drive model with in cabin control button for wildland working, full sets fire fighting and rescue tools, all guarantee newly designed ISUZU NKR 4x4 AWD fire engine an ideal wildland rescue truck.   PDF Download: ISUZU NKR 4x4 offroad Fire Rescue Truck design drawing   Name Model Engine Agent Pump Monitor Control Tools Isuzu fire truck 4x4 Offroad 4KH1CN6LB 120HP / 2999cc 2000L Water 500L foam CB10/30 PL8/24 Integrated Full Equipped   ISUZU 4x4 offroad fire engine for forest fire extinguishing   How to produce ISUZU NKR 4x4 offroad wildland fire fighting truck? ⇓ ISUZU wildland fire truck is special designed 4x4 offroad fire engine and used for forest fire extinguishing. Which fully relay on the advanced feature of ISUZU NKR 4x4 offroad truck chassis, and each truck chassis modify as 4x4 will do wildland testing, including mountain climbing with slope angle over 40 degree, also escape from the quagmire, the in cabin air way control valve can make the change more conveniently: 4x2 / 4x4 drive model High Speed / Low Speed optional Name ISUZU Fire Truck Cabin NKR, optional color and painting Driving LHD 4x4 offroad Engine 4KH1CN6LB diesel engine, 120HP and emission can be 2999cc Tranmission MSB 5 shift manual type, 5F & 1R Wheelbase 4500 mm Tire 7.00R16, 6+1 units   After wildland testing, ISUZU 4x4 offroad truck will chassis will be in POWERSTAR factory for fire tanker upper body kit design and manufacturer, customized 2000Liters water tanker and 500Liters foam tanker, all based on stainless steel 304 material, inner designed with baffles. Sandwich PTO get power from MSB 5 shift manual gearbox and transfer to rear mounted CB10/30 fire pump via shaft, top mounted with PL8/24 water foam fire monitor, details specification and 3D drawing as below: Capacity 2000L water tank and 500L foam tank Tanker Material Stainless Steel SS304 material, thickness 4mm Fire Pump Top Chinese brand CB10/30 model Flow rate: 30 L/s Pressure: 1.0 Mpa Rotation Speed: 3050±50 rpm Working Power: 49 kW Self Suction Height: 3-7m Fire Monitor Top Chinese brand PL8/24 model Flow rate: 24 L/s Pressure: 0.8-1.0 Mpa Position: Top Mounted Painting 100% customized painting and logos     ISUZU 4x4 fire truck 3D drawing   ISUZU 4x4 offroad wildland rescue fire fighting truck 3D drawing     Isuzu 4x4 Fire Truck with Off-road functions mainly used in tough road conditions, with recommend speed not too high. ⇓ 1.    Off-road Isuzu 4x4 / 6x6 fire truck not allowed driving with speed over 50km/h. If speed at 50km/h, truck should stop for one hour after...

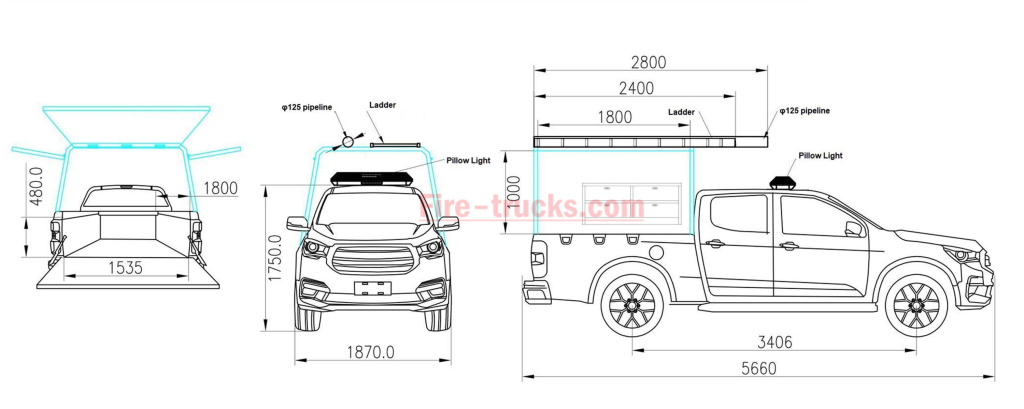

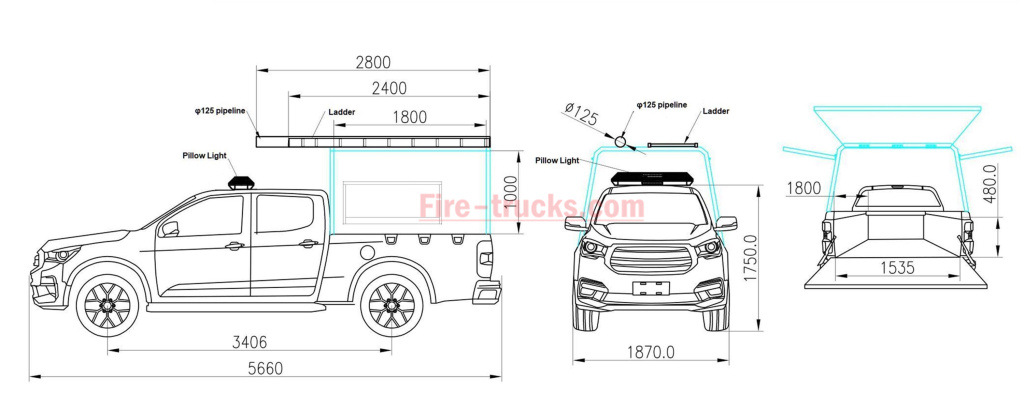

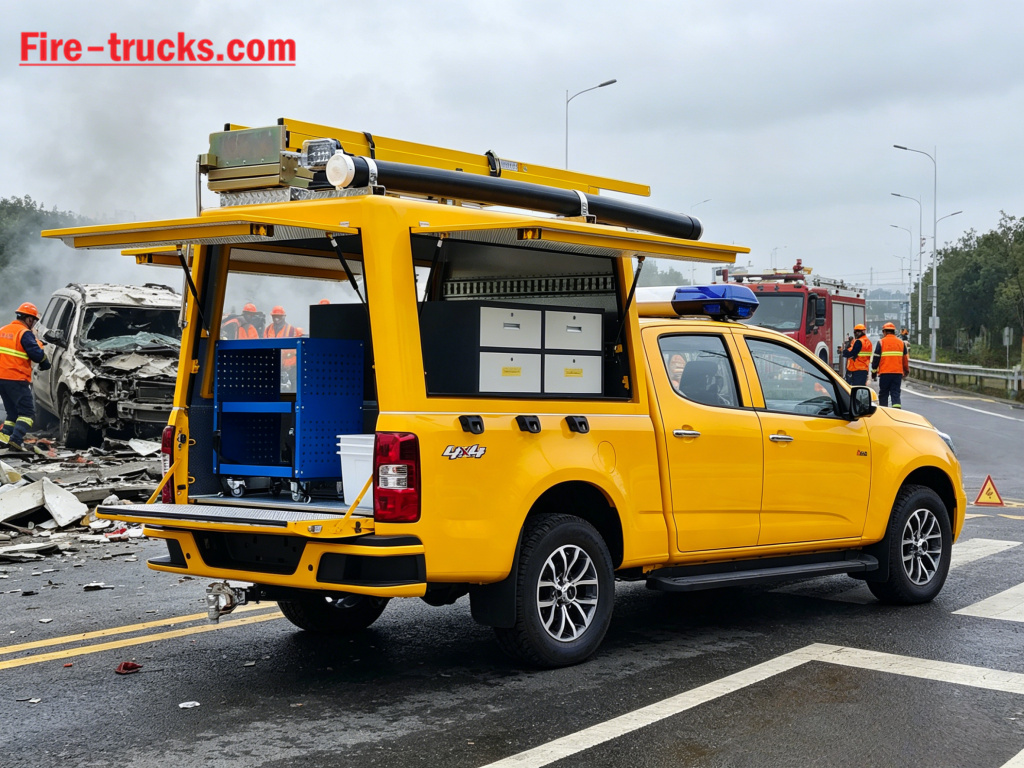

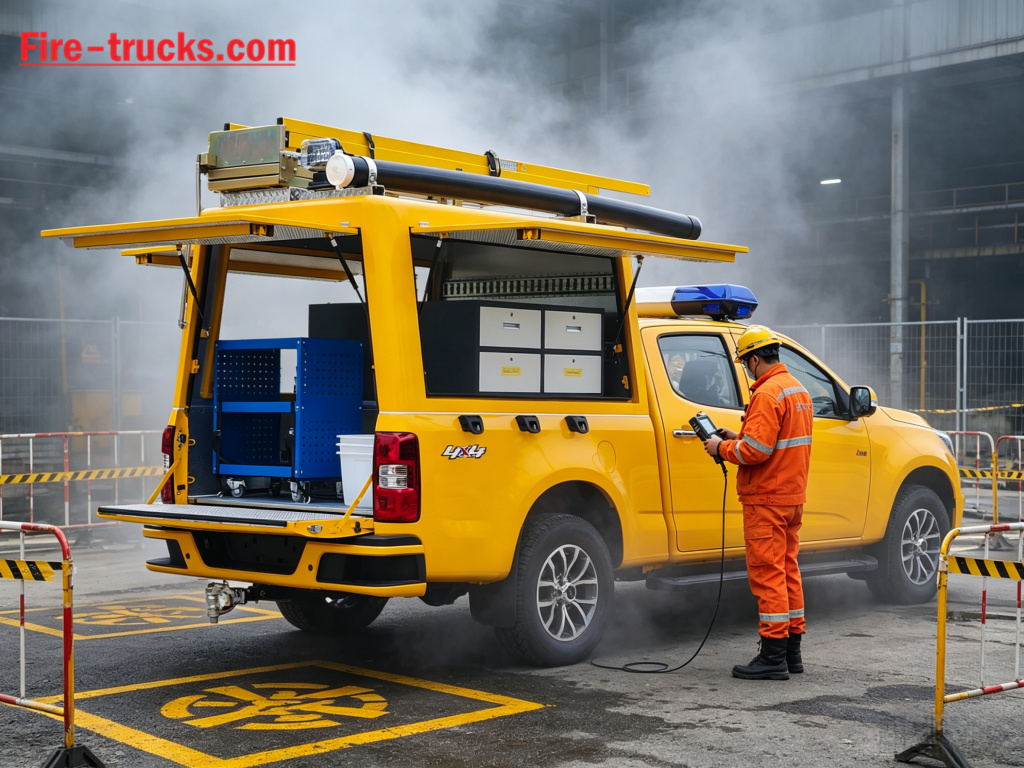

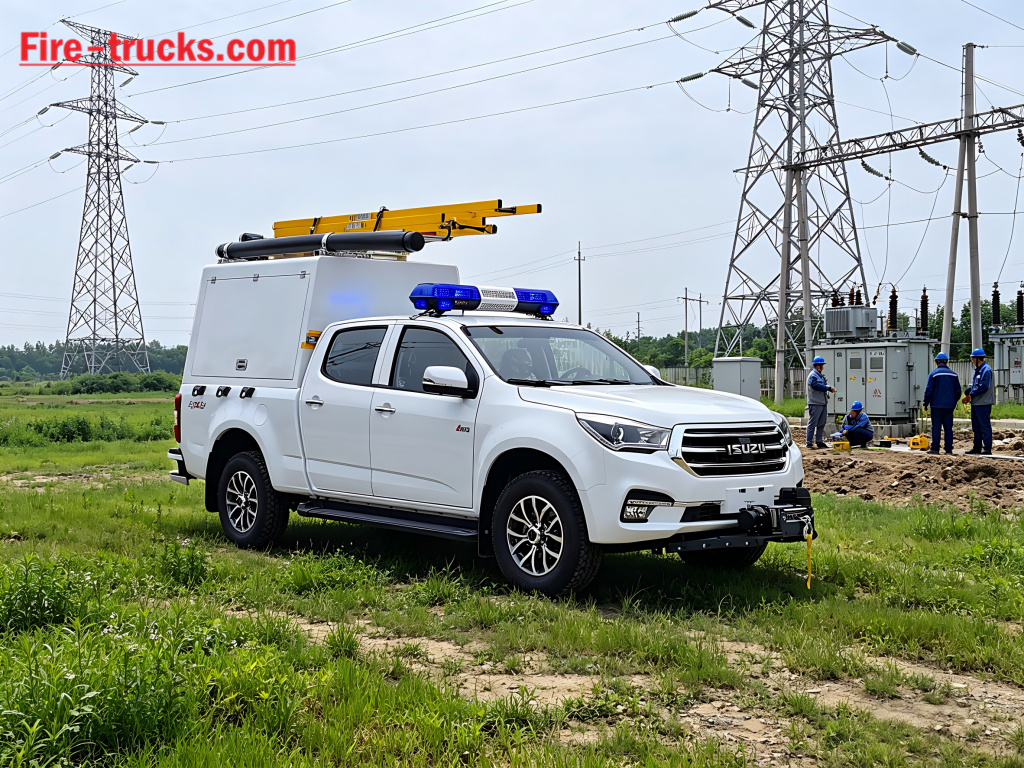

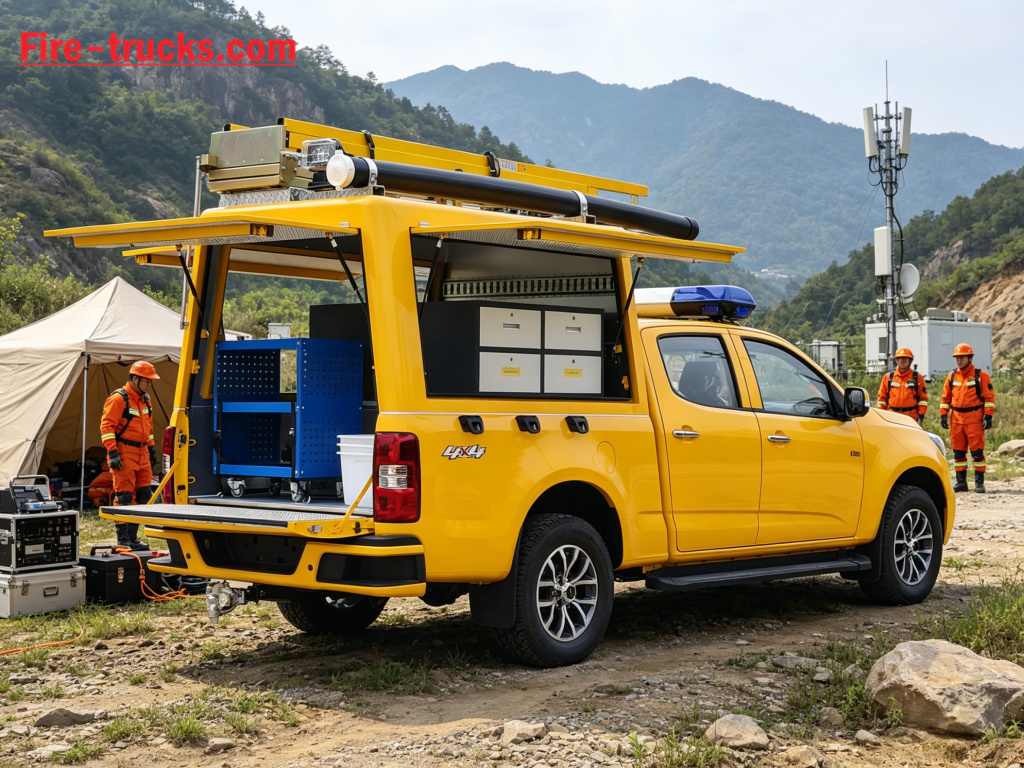

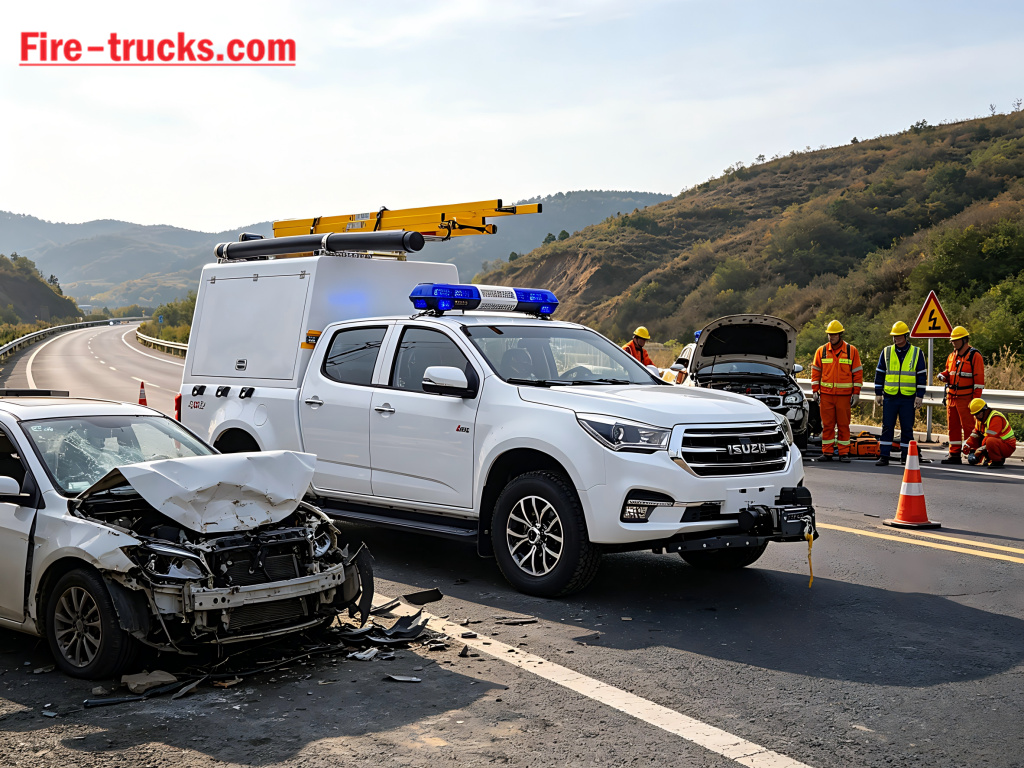

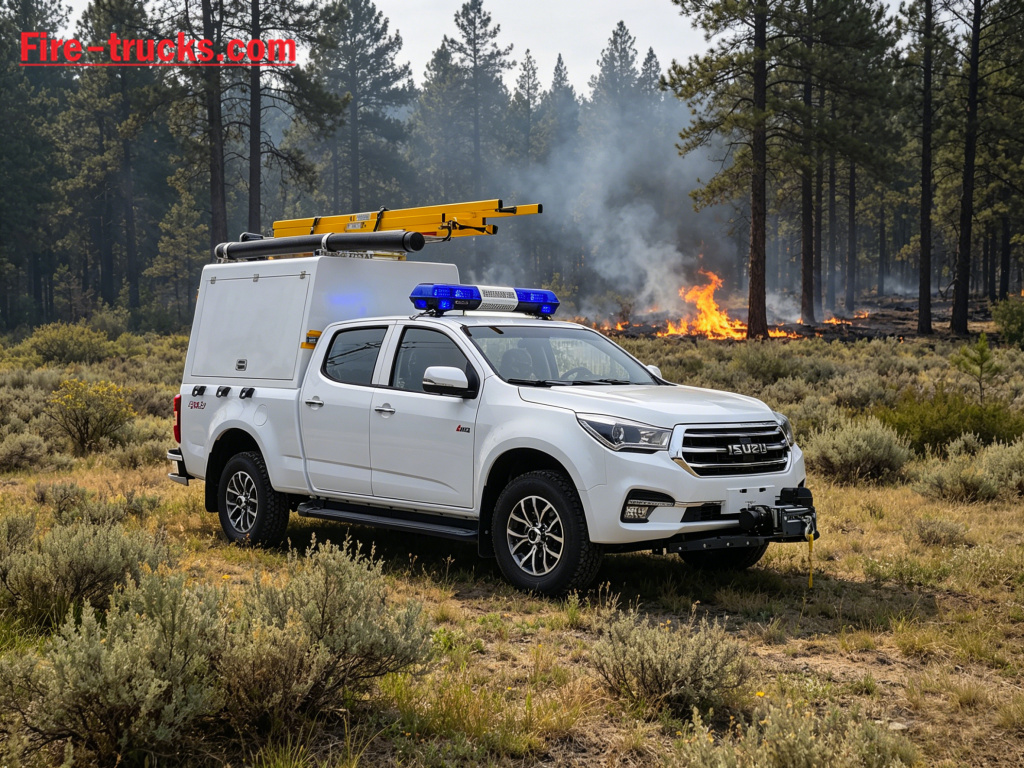

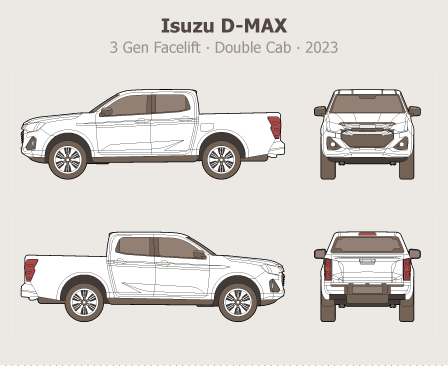

Moldova Acil Durum Isuzu itfaiye hizmeti pikabıAyrıca Isuzu itfaiye kurtarma pikabı veya Isuzu RIV pikap olarak da adlandırılan bu araçlar, yüksek hareket kabiliyetini güçlü arazi yetenekleriyle birleştirerek çeşitli kurtarma ihtiyaçlarına uyum sağlar. Şehirlerde dar sokaklarda ve yer altı otoparklarında çevik şekilde ilerleyebilir, arızalı araçları hızla çekebilir; karmaşık arazilerde dağlık ve kumlu bölgelere ulaşarak personel arama kurtarma ve malzeme taşıma görevlerini gerçekleştirebilirler.   Ayrıca modüler olarak dönüştürülebilir ve küçük itfaiye araçlarına, acil durum güç araçlarına, drenaj ve sel kontrol araçlarına dönüştürülebilirler. İlk yangın müdahalesi, güç kaynağı desteği ve kentsel su baskını yönetimine katılarak acil kurtarma ve belediye mühendisliği için yüksek verimli ekipmanlar hâline gelirler.     Moldova Acil Durum Isuzu itfaiye hizmeti pikabı çizim paylaşımı   Moldova Acil Durum Isuzu itfaiye hizmeti pikabı çizim paylaşımı     Yüksek hızlı yol kazası onarımları ISUZU Pikap kamyon kurtarma araçlarıKompakt ve çevik gövdeleriyle ISUZU pikap kamyon kurtarma araçları, otoyol kazası bölgelerine hızla ulaşabilir. Kaldırma ve çekme işlemleriyle bozuk veya hasarlı araçları hareket ettirebilir; araç üzerindeki söküm ekipmanları, ilk yardım çantaları, yangın söndürücüler ve diğer ekipmanların yardımıyla mahsur kalan kişilerin kurtarılmasına, başlangıç yangınlarının kontrol altına alınmasına, yolların verimli şekilde temizlenmesine ve otoyol trafik düzeni ile sürücü ve yolcu güvenliğinin sağlanmasına yardımcı olabilirler.     Acil Hat Onarımları Jeneratörler ve onarım araçlarıyla donatılmış ISUZU marka pikap kamyon kurtarma hizmet araçları, acil hat onarımlarını destekleyebilir ve iletişim ağlarının hızlı şekilde yeniden çalışmasını sağlayarak acil iletişim desteğinde önemli bir güç oluşturur.     Deprem Kurtarma Deprem sonrasında ISUZU 4X4 pikap kamyonlar, güçlü arazi yetenekleri sayesinde afet bölgesinin derinliklerine ilerleyerek enkaz kaldırma ve yaşam tespit ekipmanlarıyla mahsur kalan kişileri arar, acil durum malzemelerini taşır ve ayrıca deprem bölgesindeki yaşam hatlarını yeniden kurmak için geçici komuta ve güç kaynağı noktaları olarak görev yapar.     Trafik Kazası Kurtarma ISUZU pikap kamyon acil hizmet araçları, trafik kazası bölgesine hızla ulaşarak olay yerinde uyarı, yaralı kurtarma, yol temizleme ve trafik kontrolü çalışmalarını yürütür; kazanın ve acil durumun yönetimine destek olur, yol trafiğini hızla yeniden düzenler ve kaza kurtarma çalışmalarının güvenliğini ve verimliliğini sağlamak için gereken tüm çabayı gösterir.         ISUZU Pikap İtfaiye Hizmet Aracı için Acil Kurtarma Ekipmanları Listesi   Kategori Ekipman Adı Teknik Özellik Miktar Amaç Konfigürasyon Seviyesi Yangın Söndürme ve Su Tedarik Sistemi Araca monte yangın pompası Orta ve düşük basınç 1,0~2,0 MPa 1 set Yangın olaylarında basınçlı su tedariki Zorunlu   Yangın hortumu Φ65 Rulo başına 20 m 4~6 rulo Su iletimi ve bağlantı Zorunlu   Çift amaçlı düz ve ...

Sinotruk Sitrak kentsel ana itfaiye aracıÇin Ulusal Ağır Hizmet Kamyon Grubu'na bağlı Jinan Truck Co., Ltd. tarafından üretilen ZZ5206N471GF5 Sınıf 2 kamyon şasisi üzerine inşa edilen şirketimiz tarafından üretilen bu araç, HOWO markalı sivil savunma itfaiye aracı veya HOWO şasili şehir itfaiye departmanı kamyonu olarak da adlandırılır. Orijinal çift sıralı kabin ile donatılan araç, sürücü dahil 6 mürettebat üyesine kadar taşıyabilir ve konforlu ve esnek bir sürüş deneyimi sağlar.   PDF İndir:SITRAK kentsel itfaiye kurtarma kamyonu tasarımı 3D çizimi   SITRAK kentsel itfaiye kurtarma kamyonu tasarım çizimi   HOWO markalı sivil savunma itfaiye aracı, basit kullanıma sahip WIT-CAFS-PRO-60/100 araç üstü basınçlı hava köpük sistemi ile donatılmıştır ve köpük üretimi için tamamen otomatik gerçek zamanlı hassas mikrobilgisayar kontrolü ile birlikte çoklu koruma ve alarm sistemlerine sahiptir. İtfaiyeciler, karmaşık yangın ortamı koşullarına göre düğmeler aracılığıyla kuru köpük ve ıslak köpük gibi farklı söndürme köpüğü türlerini kolayca seçebilir. Bu sistem, hem Sınıf A hem de Sınıf B köpük konsantreleri ile önceden doldurulmuştur; bu sayede mükemmel çevresel performansla Sınıf A ve Sınıf B yangınlarının verimli şekilde söndürülmesini ve kontrol edilmesini sağlar ve itfaiye aracının yangın söndürme verimliliğini önemli ölçüde artırır.       HOWO şasili İtfaiye Departmanı Kamyonunun Ana Teknik Özellikleri: Öğe Teknik özellik Model CS5180GXFAP60／S6 Genel Boyutlar 9200 × 2520 × 3600 mm Toplam Araç Kütlesi 18450 kg Sıvı Kapasitesi 4500 L (Su); 600 L (Sınıf A Köpük); 1000 L (Sınıf B Köpük) Maksimum Hız 110 km/sa Yangın Pompası Nominal Debisi 60 L/sn @ 1.0 MPa Yangın Monitörü Nominal Debisi 48 L/sn @ 0.8 MPa Yangın Monitörü Menzili ≥70 m (Su); ≥60 m (Sınıf B Köpük) Ön Vinç Özellikleri Maks. Çekme Kuvveti: 75 kN; Tahrik Tipi: Elektrikli Kaldırma Işığı Özellikleri Maks. Zemin Boşluğu Yüksekliği: ≥8.3 m Yaklaşma Açısı / Uzaklaşma Açısı 15° / 11°   SINOTRUK HOWO kentsel itfaiye aracı 3D çizimi   SINOTRUK HOWO kentsel itfaiye aracı 3D çizimi     SINOTRUK HOWO kentsel itfaiye aracı kapasitesi: Öğe Teknik özellik Kapasite 4500 L su; 600 L Sınıf A köpük; 1000 L Sınıf B köpük Malzeme 304 paslanmaz çelik plakalardan yapılmış tank gövdesi- Tank yan ve uç plakaları: 3 mm paslanmaz çelik plakalar - Tank üst plakası: 3 mm paslanmaz çelik baklava desenli plaka Yapı Dahili dalgalanma önleyici bölmelere sahip çelik levha kaynaklı yapı Ekipman - Hızlı kilitleme ve hızlı çıkarma cihazlarına sahip 2 menhol kapağı- 3 sıvı seviye göstergesi - Manuel vanalarla kontrol edilen 3 tahliye çıkışı - 2 havalandırma valfi bağlantı noktası - 1 taşma cihazı - 1 A sınıfı köpük dolum bağlantı noktası Teknik Gereklilikler XF 39'un ilgili hükümlerine uygundurYangın Söndürme Araçları – Gereklilikler ve Test Yöntemleri   HOWO markalı sivil savunma itfaiye aracının çizimi   HOWO markalı sivil savunma itfaiye aracının çizimi   HOWO Şehir İtfaiye Aracı Üzeri Basınçlı Hava Köpük Sistemi Madde Islak ...

Isuzu Şasi İtfaiye Araçları Üstyapı Üreticileri Kullanım Kılavuzu,ayrıca Isuzu itfaiye aracı şasi üstyapı montaj kılavuzu, Isuzu yangınla mücadele aracı üstyapı üreticisi el kitabı veya Isuzu itfaiye aracı gövde imalatı kullanım kılavuzu olarak da bilinen bu belge, itfaiye aracı modifikasyon üreticileri için özel olarak tasarlanmış temel bir teknik rehberdir. Isuzu'nun olgun ticari şasileri temel alınarak hazırlanan bu kılavuz, itfaiye araçlarına özel üstyapıların modifikasyonu, montajı ve uyarlanmasının tüm sürecine odaklanır ve orijinal şasi tasarımı ile özelleştirilmiş yangınla mücadele işlevleri arasındaki bağlantıyı sağlayan önemli bir teknik doküman olarak hizmet eder.   Doğrudan İndir:Isuzu şasi İtfaiye araçları üstyapı üreticileri kullanım kılavuzu             Isuzu İtfaiye Aracı Şasi ve Üstyapı Montaj Kılavuzu'nun temel içeriği şasi uyumluluğu etrafında şekillenir. Öncelikle Isuzu itfaiye aracı şasilerinin (ELF, FVR ve GIGA gibi hafif/orta/ağır hizmet serileri dahil) yapısal parametrelerini, şasi dayanıklılık verilerini, güç çıkışı bağlantı noktalarını ve elektrik sistemi özelliklerini açıklar ve üstyapı modifikasyonları için hassas teknik rehberlik sağlar.   İkinci olarak, özel yangınla mücadele üstyapısının kurulum standartları ayrıntılı şekilde belirtilir; bunlara su tankları/köpük tankları için sabitleme özellikleri, yangın pompaları (CB serisi gibi) ve güç çıkışı bağlantı gereklilikleri, boru hattı yerleşimi ve sızdırmazlık standartları ile ekipman dolapları, yangın monitörleri ve diğer ekipmanların kurulum ölçüleri ve taşıma kapasitesi standartları dahildir. Böylece modifiye edilmiş aracın yapısal kararlılığı ve işlevsel güvenilirliği sağlanır.                           Bu arada, Isuzu Yangınla Mücadele Aracı Üstyapı Üreticisi El Kitabı güvenlik uyumluluğu gerekliliklerini de kapsar; modifikasyon sürecinde uyulması gereken emisyon standartlarını, yol güvenliği düzenlemelerini ve araç ağırlık dağılımı ilkelerini açıkça tanımlar ve yanlış modifikasyonlar nedeniyle şasi performansı ile sürüş güvenliğinin olumsuz etkilenmesini önler. Ayrıca bakım arayüzü rezervasyonları ve kolay bakım tasarımı konusunda rehberlik sunarak modifikasyon üreticilerinin işlevsellik ile gelecekteki bakımı dengelemesine yardımcı olur ve uyumlu, verimli Isuzu şasi itfaiye araçları üretmek için vazgeçilmez bir teknik kılavuz haline gelir.   Bir göz atınilginizi çekebilecek diğer itfaiye aracı teknik çizimleri:   ●ISUZU VC66 ağır hizmet itfaiye aracı kullanım kılavuzu ●GIGA ISUZU su itfaiye aracı kullanım kılavuzu ●Isuzu ELF 700P 2500 litre köpüklü itfaiye aracı için teknik çizim ●HOWO vinçli kurtarma itfaiye aracı teknik çizimi

Isuzu QL1070BUKWY köpük tankerli itfaiye aracı çizimi, Isuzu köpük itfaiye aracı çizimi veya Isuzu kurtarma itfaiye aracı çizimi olarak da adlandırılır ve Isuzu QL1070BUKWY şasisi, su ve köpük tankları, yangın pompası, boru sistemi ve alet & elektrik sistemi gibi bileşenlerden oluşur. Isuzu şasili köpük tanklı itfaiye aracı, sökülebilir alüminyum alaşımlı arka merdivenle donatılmıştır ve pompa odası aracın arka tarafında yer almaktadır. Tanklar çelik levha kaynaklı yapıya sahiptir ve 1,36 metreküp su kapasitesi ile 0,5 metreküp köpük sıvı kapasitesine sahiptir. ▶ Kamyon Modeli: ISUZU köpük püskürtmeli itfaiye aracı ▶ S Özelleştirme: 1500 L su + 500 L köpük ▶ Uygulama Alanı : İtfaiye ve Kurtarma Dairesi / Belediye İtfaiye Bürosu Kamyon Eşyası Spesifikasyon Proje Konumu ISUZU 4x2 Köpüklü İtfaiye Aracı 1500 litre, 500 litre İtfaiye ve kurtarma departmanı ISUZU QL1070BUKWY köpük tankeri itfaiye aracı çizimi Öğe Özellikler Araç Modeli CS5070GXFPM20/Q6A Genel Boyutlar 6800×1990×2990 mm Brüt Araç Kütlesi 6800 kg Sıvı Kapasitesi 1500 L (Su); 500 L (Köpük) Maksimum Hız 95 km/sa Yangın Pompasının Nominal Debisi 30 L/s @ 1,0 MPa Yangın İzleme Cihazının Nominal Akış Hızı 24 L/s @ 0,8 MPa Yangın İzleme Menzili ≥55 m (Su); ≥42 m (Köpük) Yaklaşma Açısı / Ayrılma Açısı 24° / 14° Yeni ISUZU 2000L su-köpük yangın söndürme kamyonunun teknik çizimini paylaşın 2026 ISUZU Köpüklü Yangın Söndürme Aracı CAD Çizimi Paylaşımı 2026 ISUZU kabin şasili itfaiye aracı çizimi paylaşımı Isuzu köpüklü itfaiye aracı için orijinal teknik çizim. Isuzu şasili Köpük Tanklı İtfaiye Aracı teknik çizimi Isuzu köpük itfaiye aracının su deposu, iç duvarında korozyon önleyici işlem uygulanmış yüksek kaliteli karbon çelik levhadan, köpük deposu ise 304 paslanmaz çelikten üretilmiştir. İtfaiye aracı, Model CB10/30 yangın pompası ve Model PL8/24 çift amaçlı yangın monitörü ile donatılmıştır. Öğe Özellikler Şasi Modeli Isuzu 600P QL1070BUKWY, Çin Ulusal Aşama VI Emisyonu Sürüş Tipi 4×2 Dingil açıklığı 3815 mm Maksimum Hız 115 km/sa Motor Modeli 4KH1CN6LB Nominal Güç 88 KW Brüt Kütle 7020 kg ISUZU İtfaiye aracı ön görünümü Köpük havuzu Ön sağ görünüm Köpükle yangın söndürme aracının arka görünümü Öğe Özellikler Kapasite 1360 L (Su); 500 L (Köpük) Malzeme Su deposu: İçten korozyon önleyici işlem görmüş yüksek kaliteli karbon çelik levha. - Alt plaka: 4 mm karbon çelik plaka - Yan plakalar ve uç plakalar: 3 mm karbon çelik levha - Üst plaka: 3 mm kalınlığında baklava desenli karbon çelik plaka Köpük tankı: yüksek kaliteli paslanmaz çelik levha. - Alt plaka: 4 mm paslanmaz çelik plaka - Yan plakalar ve uç plakalar: 3 mm paslanmaz çelik plaka - Üst plaka: 3 mm paslanmaz çelik baklava desenli plaka Yapı İçten su çalkalanmasını önleyici bölmelere sahip çelik levha kaynaklı yapı. Ekipmanlar • Hızlı kilitleme ve açma mekanizmalı 1 adet menhol kapağı • 2 sıvı seviye göstergesi • Manuel vanalarla kontrol edilen 2 adet tahliye çıkışı • 1 havalandırma valfi bağlantısı • 1 taşma önleyici cihaz Teknik Gereksi...

CS5030TXFQC15 Dongfeng Nissan RIV itfaiye aracı, Dongfeng Nissan ZN1033UCM6A 4WD pikap kamyonu temel alınarak modifiye edilmiştir. Aracın tamamı, yüksek manevra kabiliyetine sahip çift kabinli pikap şasisi, uyarı lambaları, iç kısımda dışarı çekilebilir ekipman tepsileri ve diğer bileşenlerden oluşmaktadır. Dongfeng Nissan RIV yangın pikap çizimi ▶ Kamyon Modeli: Dongfeng Nissan Rescue Fire kamyoneti ▶ S uzmanlaşma: Hızlı kurtarma ▶ Uygulama Alanı : İtfaiye ve Kurtarma Dairesi / Belediye İtfaiye Bürosu Kamyon Eşyası Spesifikasyon Proje Konumu DONGFENG NISAN 4x4 Yangın kamyoneti Aydınlatma ve yangın ekipmanları İtfaiye ve kurtarma departmanı Temel Amaç: 01: Ani doğal afetlerde, güvenlik kazalarında, yangınlarda ve diğer acil durumlarda acil kurtarma ekipman ve malzemelerinin taşınmasında kullanılır. 02: Askeri, kamu güvenliği özel hizmetleri, yangın kurtarma desteği. sayfa sonu Öğe Özellikler Genel Boyutlar (mm) 5537 × 1850 × 1950 Boş Ağırlık (kg) 2205 Brüt Araç Ağırlığı (kg) 2580 Motor Gücü (kW) 122 Kişi Sayısı 2+3 Azami Hız (km/sa) 155 Yaklaşma Açısı / Ayrılma Açısı (°) 33 / 25 Özgül Güç (kW/T) 47.29 Emisyon Standardı GB18352.6-2016 Çin Ⅵ Acil Onarım 03: Petrol, kimya sanayi, doğalgaz, su temini ve enerji temini için boru hatlarının muayenesi ve acil onarımı. 04: Yüksek gerilim iletim ve transformasyon hatları, otoyollar ve madenler gibi ekipman arızalarının acil onarım ve bakımı için ekipman ve malzemelerin taşınması. Nissan Fire pikap ön görünümü Yandan görünüm yangın söndürme aracı Arkadan görünüm yangın algılama Gemideki belgeler Öğe 01 Araç Teknik Dokümanları 02 Şasi Kullanım Kılavuzu 03 Şasi Numarası Sürtünmesi 04 Şasi Bakım Kılavuzu 05 İtfaiye Aracı Kullanım Kılavuzu 06 Şasi Kalite Garanti Kartı 07 İtfaiye Aracı Uygunluk Belgesi 08 Şasi Uygunluk Belgesi 09 İtfaiye Aracı Satış Sonrası Takip Servis Kartı 10 Şasi Aletleri Takımı 11 İtfaiye Aracı Teslim Listesi 12 Motor Numarası Sürtünmesi Dongfeng Nissan Kurtarma İtfaiye Pikap Fabrikası Resimleri Dongfeng Nissan itfaiye aracının başlıca özellikleri: (1) Yüksek manevra kabiliyeti ve güçlü geçiş kabiliyeti; (2) Rahat ve hızlı erişim için araç içinde çekilebilir ekipman tepsileri ile donatılmıştır.

FOTON 4x4 1500L İtfaiye Aracı Hızlı müdahale aracı, FOTON kurtarma kamyoneti veya Foton hızlı itfaiye aracı olarak da adlandırılır ve yüksek hareket kabiliyeti, güçlü arazi performansı ve esnek modifikasyonu sayesinde çeşitli acil kurtarma senaryolarında yaygın olarak kullanılır; özellikle geleneksel büyük itfaiye araçlarının ulaşmasının zor olduğu karmaşık araziler ve dar alanlar için uygundur. O foton ateş alıcısı Araç, alüminyum alaşımlı (çıkarılabilir) arka merdivenle donatılmıştır ve pompa odası aracın arkasında yer almaktadır. Su deposu, çelik levha kaynaklı ve yüksek kaliteli alüminyum alaşımlı levhadan yapılmıştır ve 1,5 metreküp su kapasitesine sahiptir. Araç, CB10/30 yangın pompası ve PS8/30W yangın suyu monitörü ile donatılmıştır. FOTON 1500L Yangın Söndürme Aracı Hızlı Müdahale Aracı Teknik Çizimi ▶ Kamyon Modeli: FOTON 4x4 RIV kurtarma kamyoneti ▶ S spesifikasyon: 1500 L su ▶ Uygulama Alanı : İtfaiye ve Kurtarma Dairesi / Belediye İtfaiye Bürosu Kamyon Eşyası Spesifikasyon Proje Konumu FOTON 4x4 RIV pikap 1500 litre, 190 beygir gücünde motor İtfaiye ve kurtarma departmanı FOTON Kurtarma yangın kamyoneti CAD çizimi FOTON Kurtarma yangın kamyoneti CAD çizimi Foton RIV yandan görünüm Foton yangın söndürme aracı yandan görünümü Foton itfaiye aracının arka görünümü Öğe Özellikler Araç Modeli CS5040GXFSG15/B6B Genel Boyutlar 5080 × 1940 × 2640 mm Maksimum Toplam Kütle 4130 kg Sıvı Kapasitesi 150 L (Su) Maksimum Hız 135 km/sa Yangın Pompasının Nominal Debisi 30 L/s @ 1,0 MPa Yangın İzleme Cihazının Nominal Akış Hızı 30 L/s @ 0,8 MPa Yangın İzleme Cihazı Yelpazesi ≥ 60 m (Su) Yaklaşma Açısı / Ayrılma Açısı 28° / 23° FOTON RIV donanımlı itfaiye aracı fabrika fotoğrafı FOTON RIV donanımlı itfaiye aracı fabrika fotoğrafı FOTON RIV donanımlı itfaiye aracı fabrika fotoğrafı FOTON Yangın söndürme ekipmanı : Kategori HAYIR. İsim Özellikler Adet Birim Notlar Yangın Söndürme Ekipmanları 1 Emme Hortumu DN100 8 M Dişli tip 2 Süzgeç FLF100 1 bilgisayar Dişli tip 3 Su Ayırıcı FII80/65×2-1.6 1 bilgisayar Anlık bağlantı 4 Su Dağıtım Manifoldu JII100/65×2-1.6 1 bilgisayar Anlık bağlantı için içten dişli 5 Yangın Hortumu 13-65-20 6 rulo Normal basınç; anlık bağlantı 6 Yangın Hortumu 13-80-20 2 rulo Normal basınç; anlık bağlantı 7 Yangın Hortumu 13-65-5 1 rulo Anlık bağlantı (harici su dolumu için) 8 Azaltıcı Adaptör KJ65/80 1 bilgisayar Anlık bağlantı 9 Hortum Bezi - 4 adet - 10 Hortum Köprüsü - 2 çift - 11 Hortum Kancası - 4 adet - 12 Yer Üstü Yangın Hidrantı Anahtarı - 1 bilgisayar - 13 Yeraltı Yangın Hidrantı Anahtarı - 1 bilgisayar - 14 Emme Hortumu Anahtarı 100 2 adet - 15 Düz Akışlı Kapatma Nozulu QZG3.5/7.5; 65 1 bilgisayar Anlık bağlantı 16 Düz Akış ve Püskürtme Nozulu QLD6.0/6.5I; 65 1 bilgisayar Anlık bağlantı Zorla Giriş ve Kurtarma Aletleri 1 Yangın Söndürücü 3 kg / ABC 1 birim - 2 Kürek - 1 bilgisayar - 3 Kazayağı - 1 bilgisayar - 4 Yangın Baltası - 1 bilgisayar - 5 Yangın Baltası - 1 bilgisayar - 6 Kazma - 1 bilgisayar - 7 Kauçuk Tokmak - 1 bil...

CS kamyonları Çin'deki en profesyonel su, köpük ve tozlu yangın söndürme aracı üreticisi olarak, tüm kuru toz ve köpük kombinasyonlu itfaiye araçlarımız, yanıcı gazlar, yanıcı sıvılar, organik çözücüler, elektrikli ekipmanlar ve genel malzemeler içeren yangınları söndürmek için özellikle uygundur. Petrokimya işletmeleri, petrol depoları, havaalanları, limanlar ve kentsel özel hizmet itfaiye istasyonları gibi yüksek riskli yerlerde yaygın olarak kullanılmaktadırlar. Bu Isuzu Su köpüğü tozuyla çalışan yangın söndürme aracı Bu teknik çizim öncelikle hafif ve küçük itfaiye araçları için tasarlanmıştır. Örneğin, şehir içi dar yollar, küçük petrol ve doğalgaz istasyonları, kimyasal tesisler, karayolları idaresi gibi yerlerde kullanılabilir. Müşteri, farklı talimatlara bağlı olarak geniş bir yelpazede dingil mesafesi (3900 mm, 4500 mm, 5000 mm) ve motor beygir gücü (240 Hp, 300 Hp) talep edebilir. ▶ Kamyon Modeli: Isuzu FVR/GIGA ▶ S Özelleştirme: 3000 L su + 1000 L köpük + 1000 L kuru toz ▶ Uygulama Alanı : İtfaiye ve Kurtarma Dairesi / Belediye İtfaiye Bürosu Kamyon Eşyası Spesifikasyon Proje Konumu Isuzu 4x2 köpüklü itfaiye aracı 5000 litre, 240 beygir gücünde motor İtfaiye ve kurtarma departmanı 2026 YENİ Su, köpük ve tozlu yangın söndürme aracı çizimi paylaşımı 2026 YENİ Su, köpük ve tozlu yangın söndürme aracı çizimi paylaşımı 2026 kuru tozlu yangın söndürme aracı kuru toz testi 2026 YENİ Su köpüğü tozu yangın söndürme aracı su jeti testi Tasarım Bölümü Belirli tasarım içeriği 1. Tasarım Genel Bakışı 1. Uygulanabilir senaryolar: Petrokimya işletmeleri, büyük petrol depoları ve havaalanları gibi yüksek riskli yerler. 2. Fonksiyonel Özellikler: Kuru toz ve köpük yangın söndürme teknolojilerini bir araya getirir; yanıcı sıvılar, yanıcı gazlar, elektrikli ekipmanlar ve genel yangınların söndürülmesi için uygundur; yeniden tutuşmayı önler ve hızlı yangın kontrolü sağlar. 3. Tasarım Standartları: GB 7956.4-2019 ve GB 7956.2-2014 gibi ulusal standartlara uygundur. 2. Araç Şasi Tasarımı 1. Güç Aktarma Sistemi Yapılandırması: Uluslararası alanda tanınmış marka 6x4 şasi, V6 turboşarjlı dizel motor, güç ≥350KW, Çin VI emisyon standardı, güç/ağırlık oranı ≥10Kw/t, hız ≥100km/h 2. Temel konfigürasyon: ABS+ASR akıllı frenleme sistemi, tam güçte PTO, ön ve arka çekme kancaları ve deniz suyu korozyonuna dayanıklı metal parçalar. 3. Kabin: Düz ön cepheli, dört kapılı, çift sıralı oturma düzenine sahip, 6 kişilik; panoramik kayıt cihazı, geri görüş kamerası ve araç içi radyo ile donatılmış; güvenlik ve konfor için hava solunum cihazı bağlantı noktalarına sahip ayarlanabilir koltuklar. 3.1. Üst Yapı Sistemi Tasarımı – Tank Sistemi 1. Hacimsel yapı: İçten bölmeli tasarım, toplam hacim ≥12m³ (su deposu ≥6m³, köpük deposu ≥3m³, kuru toz deposu ≥3m³) 2. Malzeme ve üretim süreci: 304 paslanmaz çelik, alt plaka ≥5 mm, yan plaka ≥4 mm; sallanmayı ve aşırı basıncı önlemek için tankın üstünde iç kısımda su çalkalanmasını önleyici bölme, menhol kapağı ve taşma borusu. 3.2. Yan...

Isuzu 700P köpük yangın söndürme aracı, acil durumlarda hızlı müdahale eden bir yangın kurtarma aracıdır. Japon Isuzu 4x2 ve 4x4 çekişli kamyon şasisi üzerinde, bu klasik rijit kamyon şasisi üzerindeki onlarca yıllık deneyim açısından büyük avantaja sahiptir. Isuzu 700P su köpükleme aracı Birçok itfaiye teşkilatının ilk tercihi haline geldi. Bu Isuzu ELF itfaiye kurtarma aracı teknik çizimi, öncelikle hafif ve küçük itfaiye araçları için tasarlanmıştır. Örneğin, şehir içi dar yollar, küçük petrol ve gaz istasyonları, kimyasal tesisler, karayolu idaresi gibi yerlerde kullanılabilir. Müşteri, farklı talimatlara bağlı olarak geniş bir yelpazede dingil mesafesi (3360 mm, 3815 mm, 4715 mm) ve motor beygir gücü (190 Hp, 205 Hp) talep edebilir. ▶ Kamyon Modeli: Isuzu 700P/ELF ▶ S Özelleştirme: 2000 L su + 500 L köpük ▶ Uygulama Alanı : İtfaiye ve Kurtarma Dairesi / Belediye İtfaiye Bürosu Kamyon Eşyası Spesifikasyon Proje Konumu Isuzu 4x2 köpüklü itfaiye aracı 2500 litre, 190 beygir gücünde motor İtfaiye ve kurtarma departmanı Isuzu ELF 700P itfaiye kurtarma kamyonları için 3 seçenek

O HOWO acil kurtarma itfaiye aracı Vinçli bu çok fonksiyonlu itfaiye aracı, yıkım, çekme, kaldırma ve aydınlatma yeteneklerini bir araya getirerek, özellikle karmaşık afet bölgeleri için tasarlanmıştır. Temel konfigürasyonu, 5 tonluk katlanır bomlu bir vinç, 3 tonluk hidrolik bir vinç, 500 W'lık bir projektör ve bir jeneratör seti içerir ve bu sayede kaldırma, çekme ve aydınlatma görevlerini yerine getirebilir. Doğal afet ve trafik kazası olay yerlerinde, yıkım, kurtarma ve enerji üretimi görevlerinde kullanıma uygundur. Modüler tasarımı, farklı kurtarma ihtiyaçlarına uyum sağlamak için ekipman yerleşiminde hızlı ayarlamalar yapılmasına olanak tanır. ⇒ Çizim PDF'ini İndir : HOWO Kurtarma ve İtfaiye Aracı Üzerine Monte Edilmiş Vinç Teknik Çizimi Ön Sol Görünüm HOWO Kurtarma ve İtfaiye Aracı Üzerine Monte Edilmiş Vinç Teknik Çizimi HOWO Acil Kurtarma Vinçli Yangın Söndürme Aracı Ana özellikler Kabin ÇİFT KABİN, 6 KİŞİLİK KONAKLAMA KAPASİTESİ Vinç Model SQ5ZK2 Kaldırma kapasitesi 5000 kg Kol adedi 3 Vinç Adet 1 Kapasite 3000 kg Arama ışığı Dönme açısı 360 ° Çalışma yüksekliği 5m, otomatik kaldırma Baloncuk 500w*4 adet Maksimum rüzgar hızı
