Dominican Isuzu 5000L su itfaiye aracı teknik çizimi

O HOWO acil kurtarma itfaiye aracı Vinçli bu çok fonksiyonlu itfaiye aracı, yıkım, çekme, kaldırma ve aydınlatma yeteneklerini bir araya getirerek, özellikle karmaşık afet bölgeleri için tasarlanmıştır. Temel konfigürasyonu, 5 tonluk katlanır bomlu bir vinç, 3 tonluk hidrolik bir vinç, 500 W'lık bir projektör ve bir jeneratör seti içerir ve bu sayede kaldırma, çekme ve aydınlatma görevlerini yerine getirebilir. Doğal afet ve trafik kazası olay yerlerinde, yıkım, kurtarma ve enerji üretimi görevlerinde kullanıma uygundur. Modüler tasarımı, farklı kurtarma ihtiyaçlarına uyum sağlamak için ekipman yerleşiminde hızlı ayarlamalar yapılmasına olanak tanır. ⇒ Çizim PDF'ini İndir : HOWO Kurtarma ve İtfaiye Aracı Üzerine Monte Edilmiş Vinç Teknik Çizimi Ön Sol Görünüm HOWO Kurtarma ve İtfaiye Aracı Üzerine Monte Edilmiş Vinç Teknik Çizimi HOWO Acil Kurtarma Vinçli Yangın Söndürme Aracı Ana özellikler Kabin ÇİFT KABİN, 6 KİŞİLİK KONAKLAMA KAPASİTESİ Vinç Model SQ5ZK2 Kaldırma kapasitesi 5000 kg Kol adedi 3 Vinç Adet 1 Kapasite 3000 kg Arama ışığı Dönme açısı 360 ° Çalışma yüksekliği 5m, otomatik kaldırma Baloncuk 500w*4 adet Maksimum rüzgar hızı

Gana HOWO kuru tozlu itfaiye aracı , ayrıca Howo kuru kimyasal yangın söndürme aracı veya Howo olarak da adlandırılır barutlu kurtarma itfaiye aracı . Howo şasisi Kuru tozlu itfaiye araçları, yanıcı sıvılar, yanıcı gazlar, elektrikli ekipmanlar ve genel katı maddeler içeren yangınları söndürmek için tasarlanmış özel araçlardır. Özellikle büyük kimyasal boru hattı yangınlarına karşı etkilidirler ve petrokimya işletmelerinde standart ekipman olarak kullanılırlar. ⇒ Başlıca Özellikler Kapasite Motor modeli su Kuru Toz Köpük Yangın Pompası Yangın Monitörü 12.000L MC11.46 / 460 beygir 6.000L 2.000L 4.000L CB10/80 Yangın Pompası PL8/64 Çizim PDF İndir : Gana HOWO kuru tozlu itfaiye aracı teknik çizimi Temel ekipmanları, kuru toz tankı ve püskürtme cihazından oluşur. Yüksek basınçlı nitrojen, kuru toz söndürme maddesini iterek, kimyasal engelleme ve fiziksel koruma prensiplerini kullanarak yangını hızla söndürür. Bazı modellerde ayrıca, daha karmaşık yangın ortamlarıyla başa çıkmalarını sağlayan birleşik köpük-kuru toz sistemi bulunur. Gana'nın yangın güvenliği sistemi, ülke çapında yangın önleme, yangınla mücadele ve kurtarma operasyonlarından sorumlu Gana Ulusal İtfaiye Teşkilatı (GNFS) ile giderek gelişiyor. Gana'nın yangın yönetmelikleri, yasal bir çerçeve oluşturan *Ulusal Yangın Politikası* gibi belgelerle desteklenen *Gana İtfaiye Teşkilatı Yasası*'na dayanmaktadır. Köpüklü Su Kuru tozlu yangın söndürme aracı teknik çizim Çin Köpük Su Kuru toz itfaiye araçları teknik çizimi Köpük Kuru Toz itfaiye aracı çizimi Gana Köpüklü su kuru tozlu itfaiye aracı fabrikası İtfaiye tesisleri açısından Gana'da sınırlı sayıda itfaiye istasyonu bulunmaktadır ve bu istasyonlar çoğunlukla Accra ve Kumasi gibi büyük şehirlerde yoğunlaşmış olup, kırsal alanlarda yetersiz bir kapsama alanına sahiptir. İtfaiye ekipmanları çoğunlukla itfaiye araçları, pompalar ve yangın söndürücüler gibi temel ekipmanlardan oluşmaktadır, ancak merdivenli itfaiye araçları ve termal görüntüleme kameraları gibi gelişmiş ekipmanlar hala yetersizdir. İtfaiyeciler profesyonel eğitime ihtiyaç duymaktadır, ancak personel sıkıntısı yaşanmakta ve zorlu çalışma koşulları ve düşük ücretler gibi zorluklarla karşı karşıya kalmaktadırlar. HOWO Köpük Kuru Tozlu İtfaiye Aracı çizimi Kuru Tozlu Yangın Söndürme Aracı çizimi Fabrika Azotlu İtfaiye Aracı çizimi NASIL Kuru Toz/Azotlu İtfaiye Aracı çizim Gana'da yangın riskleri yaygındır ve başlıca nedenleri elektrik arızaları, gaz kaçakları ve insan ihmalidir. Gana hükümeti, kamuoyunda farkındalığı artırmak için medya kampanyaları, toplum etkinlikleri ve okul eğitimleri aracılığıyla yangın güvenliği konusunda bilgi paylaşımında bulunmaktadır. Ayrıca Gana, uluslararası yangın iş birliğine aktif olarak kat

FEDERAL FIER SERVICE NIGERIA, Powerstar'ın Isuzu Foam itfaiye araçlarına güveniyor. 5.000 litre su ve 1.000 litre köpük kapasiteli bu Isuzu Foam kamyonları, ISUZU 6HK1-TC dizel motor, MLD 6 vitesli şanzıman, 60L/S CB10/60 yangın pompası ve güçlü yangın izleme sistemiyle donatılmıştır. Nijerya, yaklaşık 227 milyonluk nüfusuyla Afrika'nın en kalabalık ülkesidir. Resmi dili İngilizce olan ülkenin başkenti Abuja'dır. Petrol kaynakları bakımından zengin olan ülke, Afrika'nın en büyük petrol üreticisidir, ancak ekonomisi oldukça çeşitlidir ve gıda ithalatına büyük ölçüde bağımlıdır. ⇒ Başlıca Özellikler Kapasite Motor modeli su Köpük Yangın Pompası Yangın Monitörü 6.000L 6HK1 / 240 beygir 5.000L 1.000L CB10/60 Yangın Pompası PL8/48 ⇒ Çizim PDF İndir : Nijerya Federal Tek Kabinli İtfaiye Aracı Isuzu teknik çizimi Nijerya Federal İtfaiye Aracı Isuzu teknik çizimi Nijerya, İslam ve Hristiyanlık başta olmak üzere 250'den fazla etnik gruba ev sahipliği yapmaktadır. En büyük şehri olan Lagos, Batı Afrika'nın ekonomik merkezi olup önemli bir limana sahiptir. Nijer Nehri'nin bol su kaynağı sağladığı sıcak bir iklime sahip olan ülkenin güvenlik durumu, kuzeydoğuda aşırılıkçı grupların faaliyet göstermesi nedeniyle karmaşıktır. Nijerya, çeşitli bir kültüre ve büyük bir turizm potansiyeline sahip olsa da, bazı bölgelerdeki güvenlik sorunlarına dikkat edilmelidir. Nijerya 6000L Federal İtfaiye kurtarma aracı Isuzu teknik çizimi ⇒ Ürün Açıklaması Model: PST5180GXF Su ve Köpüklü İtfaiye Aracı 2. Boyutlar: Yaklaşık 8640*2500*3560mm 3. Tam Yük Ağırlığı: Yaklaşık 18000 kg 4. Mürettebat Sayısı: 6 (sürücü dahil) 5. Maksimum Hız: 95 km/s 6. Bölme: Tamamen Alüminyum Malzeme ve Asla Paslanmaz 7. Kapasite: 5000L Su ve 1000L Köpük. 8. Yangın pompası akış hızı: 60L/s @ 10bar 9. Çatı monitörü akış hızı: 48L/s 10. Boyama: Kırmızı Renk veya Diğerleri Federal İtfaiye Servisi Nijerya kimdir? 119 Yıldan Fazla Deneyim Nijerya İtfaiye Teşkilatı, 1901 yılında Lagos Polis İtfaiye Teşkilatı'nın bir kolu olarak kuruldu. Nisan 1963'te bir Kısım Yasası ile Federal İtfaiye Teşkilatı kuruldu. Eğitim ve Öğretim Ülke genelindeki itfaiye ve kurtarma hizmetleri personeline mesleki gelişim eğitimi veriyoruz. Bu eğitim, yangın ve diğer acil durumların önlenmesi ve hafifletilmesinde yetkin itfaiyeciler yetiştirmeyi amaçlayan hizmetimizin Misyon Beyanı ile uyumludur. Nijerya Savunma Akademisi (NDA) ile iş birliği içinde olan Ulusal İtfaiye Akademisi (NFA), çeşitli güvenlik ve emniyet disiplinlerinde lisansüstü eğitimler sunmaktadır. Bu eğitim, kardeş personele sorumluluklarını yerine getirmeleri için gerekli becerileri kazandırmayı amaçlamaktadır. Federal Hükümetin 2007 yılındaki Federal İtfaiye Hizmeti reformu, hizmetin yetkilerini yeniden tanımladı ve bu kapsamda şunlar yer aldı: -- Devlet ve Özel İtfaiye Hizmetlerinin Düzenlenmesi --Yangın eğitimi/aydınlanmasının teşviki için standartların belirlenmesi ve izlenmesi --Yangın önleme, güvenlik, azaltma ve soruşturma --Devlet İtfaiye Teşkilatı'nın gör...

Bugün, Şili Ulusal İtfaiye Teşkilatı'nın yakın zamanda Powerstar 12.000L kurtarma itfaiye araçlarını (Isuzu şasi) tedarik etmesini kutluyoruz. Bu model, özellikle büyük ölçekli afet yardımları için tasarlanmıştır. Powerstar kamyonları, yaklaşık 15 yıldır itfaiye ekipmanlarına odaklanmaktadır. Şili, Güney Amerika'nın en uzun ve en dar ülkesi olup, kuzeyden güneye 4.300 kilometre uzanır. Arazisi kuzeyde Atacama Çölü'nden güneyde Patagonya buzullarına kadar uzanır ve bu da çeşitli bir iklime sahip olmasını sağlar. Dünyanın en büyük bakır üreticisi ve lityum tedarikçisi olan Şili, mineral kaynakları açısından zengindir ve ekonomisi madencilik ve tarıma (kiraz ve şarap gibi) dayanır. Kültürü, İspanyol ve yerli geleneklerini harmanlıyor; Paskalya Adası'ndaki Moai heykelleri ve Kueka dansı, buranın kendine özgü sembolleri. Başkent Santiago, modern ve tarihi unsurları bir araya getirirken, Atacama Çölü'nün yıldızlı gökyüzü ve Torres del Paine Milli Parkı'nın buzulları ise doğa harikaları. ⇒ Başlıca Özellikler Kapasite Motor modeli su Köpük Yangın Pompası Yangın Monitörü 12.000L 6WG1 / 520 beygir 6.000L 6.000L CB10/140 Yangın Pompası PL8/64 ⇒ Çizim PDF İndir : Şili 12.000 L Kurtarma İtfaiye Aracı Isuzu Tasarım Çizimi 2026 yepyeni Şili CB10/140 Yangın Pompası 12.000 L Kurtarma İtfaiye Aracı Isuzu Tasarım Çizimi Nijerya Federal İtfaiye aracı ayak pedalı teknik çizimi Nijerya Federal İtfaiye ihalesi Isuzu tank bağlantısı teknik çizimi Nijerya Lagos itfaiye aracı köpük tankı çizimi Nijerya Lagos itfaiye aracı köpük tankı alt çizimi Şili'nin deprem ve orman yangını gibi afetlere müdahale kabiliyetini artıracak olan bu model, özellikle uzun ve dar arazi yapısı ve volkanik ortamı nedeniyle oldukça uygun. Şili CB10/140 Yangın Pompası Köpük İtfaiye Aracı Isuzu modeli ihracat için Şili CB10/140 Yangın Pompası Köpüklü Yangın Söndürme Aracı GIGA modeli ihracat için ⇒ Ürün Açıklaması 1. Model: PST5250GXF Su ve Köpüklü İtfaiye Aracı 2. Boyutlar: Yaklaşık 10040*2600*3560mm 3. Tam Yük Ağırlığı: Yaklaşık 25000 kg 4. Mürettebat Sayısı: 6 (sürücü dahil) 5. Maksimum Hız: 95 km/s 6. Bölme: Tamamen Alüminyum Malzeme ve Asla Paslanmaz 7. Kapasite: 6000L Su ve 6000L Köpük. 8. Yangın pompası akış hızı: 140L/s @ 10bar 9. Çatı monitörü akış hızı: 64L/s 10. Boyama: Kırmızı Renk veya Diğerleri Ön sağ görünüm Şili itfaiye su aracı Isuzu Sağ taraf görünümü Şili Köpük İtfaiye aracı Şili İtfaiye kurtarma aracının sağ arka görünümü Arka sol görünüm Şili İtfaiye aracı Isuzu Şasi: Isuzu Giga itfaiye şasesi, ISUZU 6WG1-TCG62 motor, FAST 12 vitesli şanzıman. Büyük Kapasite: Orman yangınları veya kentsel yüksek katlı kurtarma operasyonlarına uygun 6.000 litre su tankı ve 6.000 litre köpük. Yüksek Performans Konfigürasyonu: 520 beygir

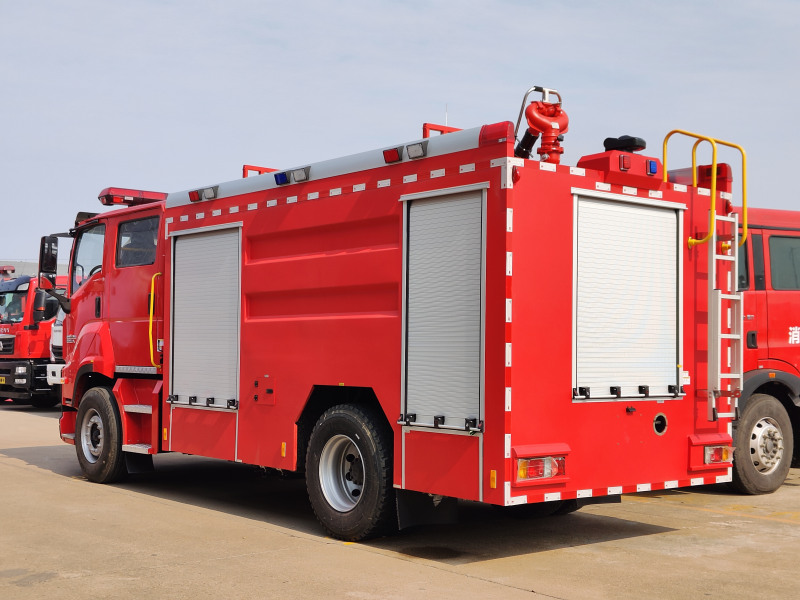

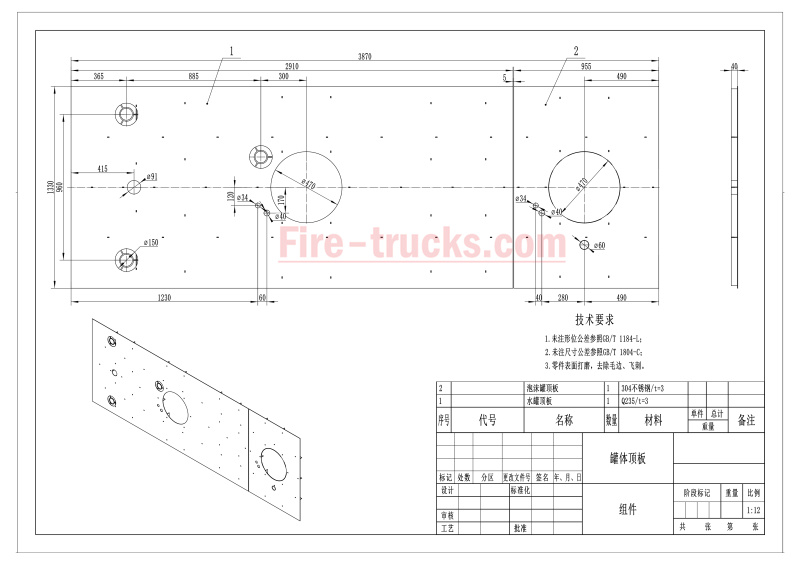

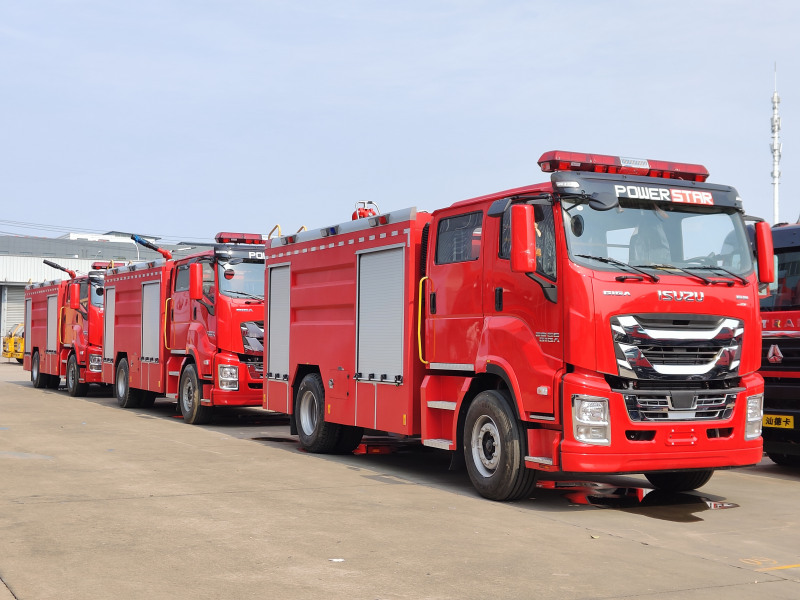

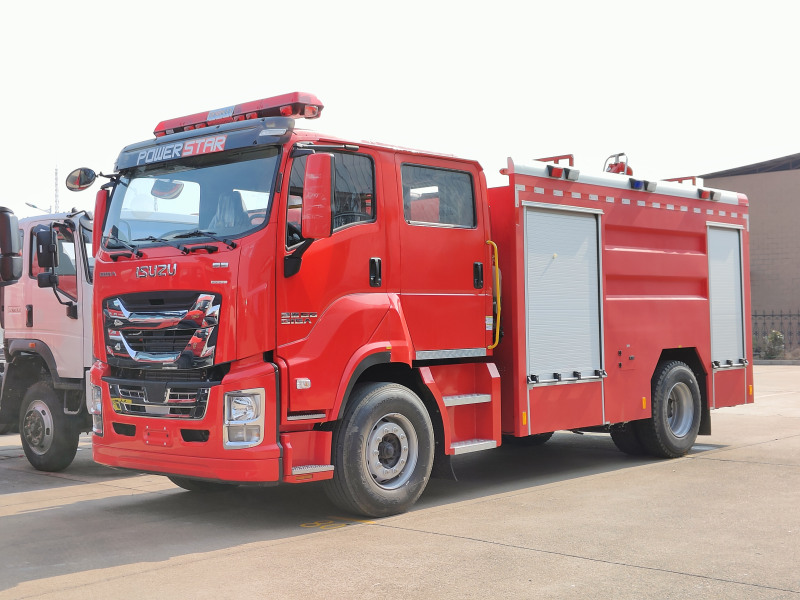

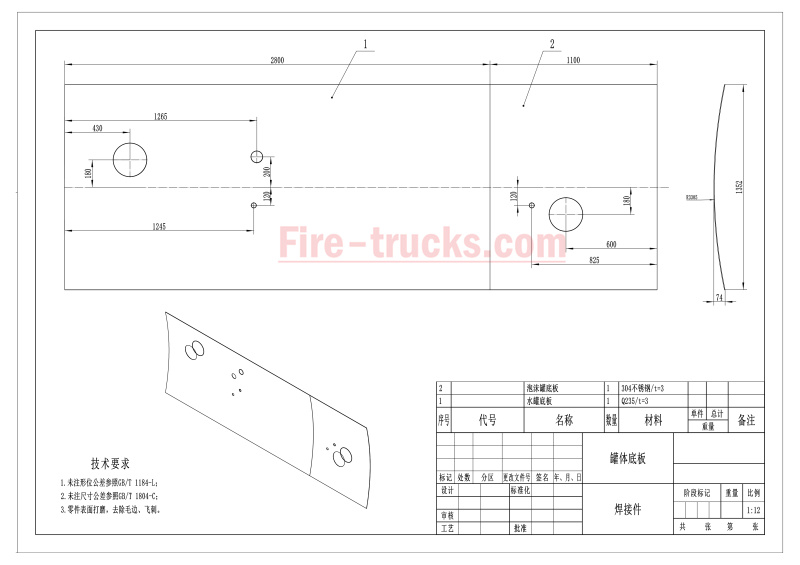

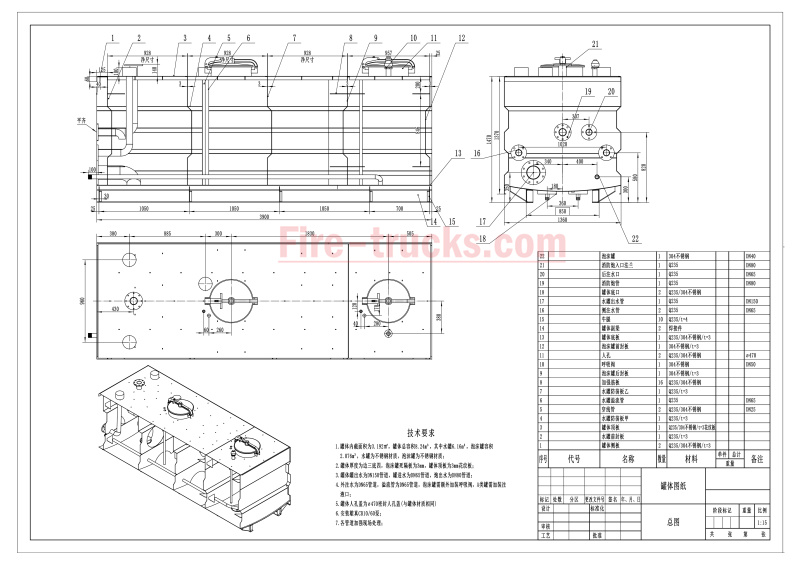

Powerstar Markası Dominik Giga İtfaiye Aracı teknik çizim, Dominik itfaiye kurtarma aracı çizimi veya Dominik giga Isuzu itfaiye aracı için tasarım çizimi olarak da adlandırılır. Powerstar kamyonları, aşağıdakiler de dahil olmak üzere tam kapsamlı itfaiye araçları sağlar: Isuzu İtfaiye aracı , Howo itfaiye aracı Ve Köpüklü itfaiye araçları . Dominik Cumhuriyeti, muhteşem doğal güzellikleri ve zengin kültürel mirasıyla dünya çapında turistlerin ilgisini çekse de yangın ve doğal afetler gibi potansiyel risklerle de karşı karşıyadır. Ulusal güvenliğin koruyucuları olan itfaiye ve kurtarma ekipleri, Dominik toplumunda hayati bir rol oynamaktadır. ⇒ Başlıca Özellikler Kapasite Motor modeli su Köpük Yangın Pompası Yangın Monitörü 5.000L 6UZ1 / 380 beygir 4.000L 1.000L CB10/60 Yangın Pompası PL8/48 ⇒ Başlıca Özellikler : D ominican Isuzu 5000L su itfaiye aracı teknik çizimi 2026 Yeni model Dominican Giga İtfaiye Aracı Teknik çizimi Dominik Isuzu İtfaiye Aracı tanker tasarım çizimi Dominik Isuzu İtfaiye Aracı tanker tavan tasarım çizimi Dominik Isuzu İtfaiye Aracı tanker alt tasarım çizimi 4 adet Dominican Giga Isuzu İtfaiye aracı Seaport'a teslim edilmeye hazır ⇒ Ürün Açıklaması 1. Model: PST5180GXF Su ve Köpüklü İtfaiye Aracı 2. Boyutlar: Yaklaşık 7770*2500*3560mm 3. Tam Yük Ağırlığı: Yaklaşık 18000 kg 4. Mürettebat Sayısı: 6 (sürücü dahil) 5. Maksimum Hız: 95 km/s 6. Bölme: Tamamen Alüminyum Malzeme ve Asla Paslanmaz 7. Kapasite: 4000L Su ve 1000L Köpük. 8. Yangın pompası akış hızı: 60L/s @ 10bar 9. Çatı monitörü akış hızı: 48L/s 10. Boyama: Kırmızı Renk veya Diğerleri ISUZU GIGA Acil Kurtarma İtfaiye Araçlarının ön sol görünümü ISUZU GIGA serisi Kurtarma İtfaiye Aracının arka sol görünümü Dominik Cumhuriyeti'nin yangın ve kurtarma sistemi, sıkı bir eğitimden geçen ve çeşitli acil durumlara müdahale edebilecek donanıma sahip profesyonel itfaiyeciler ve gönüllülerden oluşur. Kentsel yangınlardan doğal afet yardımlarına, trafik kazalarından tıbbi acil durumlara kadar her zaman ön saflarda yer alarak insanların can ve mal güvenliğini sağlarlar.

Mühendislik çizimi itfaiye kurtarma aracı Ayrıca Isuzu ağır itfaiye aracının çizimi olarak da adlandırılan bu görsel, günümüzde kentleşme sürecinin hızlanmasıyla birlikte yüksek binaların, yer altı alanlarının ve karmaşık endüstriyel tesislerin artmasının yangın söndürme ve kurtarma için daha yüksek gereksinimler ortaya koyduğunu göstermektedir. Geleneksel itfaiye araçları bu karmaşık durumlarla başa çıkmakta genellikle yetersiz kalmaktadır. Bu nedenle, bir Isuzu ağır itfaiye aracının tasarımı gereklidir. ağır hizmet tipi itfaiye aracı Gelecekteki zorluklarla başa çıkabilen araçlar, itfaiye teknolojisinin geliştirilmesi için önemli bir yön haline gelmiştir. Bu makale, 2025 teknik altyapısına dayanarak, yenilikçi bir ağır hizmet tipi itfaiye aracının tasarım çizimlerini inceleyecek ve benzersizliğini analiz edecektir. 1. Tasarım konsepti: zeka ve modülerliğin birleşimi Geleceğin ağır hizmet tipi itfaiye aracı, sadece bir "yangın söndürme makinesi" değil, aynı zamanda zekayı, modülerliği ve çok fonksiyonluluğu entegre eden mobil bir kurtarma platformudur. Tasarım çiziminin temel konsepti "akıllı algılama, hızlı müdahale ve çoklu senaryo adaptasyonu"dur. Yapay zeka, Nesnelerin İnterneti ve modüler tasarım sayesinde, bu itfaiye aracı farklı senaryolarda işlevlerini hızla değiştirerek kurtarma verimliliğini en üst düzeye çıkarabilir. 2. Görünüm tasarımı: Akıcı ve yüksek mukavemetli malzemeler Görünüm açısından, bu ağır hizmet tipi itfaiye aracı, rüzgar direncini azaltmakla kalmayıp aynı zamanda aracın aerodinamik performansını da artıran aerodinamik bir tasarıma sahiptir. Gövde, yüksek sıcaklık ve patlama gibi aşırı ortamlarda yapısal istikrarı koruyabilen yüksek mukavemetli alaşım malzemeden yapılmıştır. Çatıda, yangının erken aşamasında yangın tespiti için dronların hızlı bir şekilde konuşlandırılmasını sağlayan geri çekilebilir bir drone fırlatma platformu bulunmaktadır. 3. Güç sistemi: hibrit güç ve her türlü araziye uyum Araç, dizel motorların ve elektrik motorlarının avantajlarını birleştiren hibrit bir tasarıma sahip. Dizel motor güçlü bir güç çıkışı sağlarken, elektrik motoru düşük hızlarda ve şehir içi ortamlarda sıfır emisyon elde ediyor. Ayrıca, araç ayarlanabilir süspansiyon ve paletli tahrik sistemi de dahil olmak üzere her türlü araziye uyum sağlayan bir sistemle donatılmış olup, dağlar ve bataklıklar gibi karmaşık arazilerde serbestçe hareket edebiliyor. 4. Akıllı ekipman: Yapay zeka destekli yangın analizi ve otomatik yangın söndürme Araç, yapay zekâ tabanlı bir yangın analiz sistemi ile donatılmıştır. Bu sistem, sensörler ve kameralar aracılığıyla gerçek zamanlı olarak yangın verilerini toplayabilir, yangının yayılma eğilimini analiz edebilir ve otomatik olarak en uygun yangın söndürme planını oluşturabilir. Aynı zamanda, araçta, itfaiyecilerin tehlikesini azaltmak için insan müdahalesi olmadan yangın söndürme maddelerini doğru bir şekilde iletebilen otomatik bir yangın söndürme cihazı da bulunmaktadır. 5. Modüler tasarım: çok fonksiy...

38 metrelik geminin teknik tasarım çizimleri hava itfaiye aracı Araç yapısı, hidrolik sistem, elektrik sistemi, jet sistemi ve güvenlik tasarımı gibi çeşitli önemli parçaları kapsayan bu geliştirme, aracın karmaşık yangın sahnelerinde verimli, esnek ve güvenli bir şekilde çalışmasını sağlamaktadır. Sürekli teknolojik yenilik ve optimizasyon sayesinde, 38 metrelik yüksek kaldırma kapasiteli jetli itfaiye aracı, gelecekteki yangın söndürme ve kurtarma çalışmalarında daha önemli bir rol oynayacaktır. Isuzu Giga 38 metrelik hava itfaiye aracı, özellikle yüksek binalarda, geniş açıklıklı alanlarda, petrokimya tesislerinde vb. yangın kurtarma operasyonlarında kullanılan bir itfaiye ekipmanıdır. Isuzu GIGA 6x4 veya 8x4 kabinli kamyon şasisi ve FAST 12 vitesli şanzıman kullanılarak, yangın söndürme uygulamaları için özel olarak tasarlanmıştır. Temel işlevi, uzun mesafeli ve hassas yangın söndürme operasyonları gerçekleştirmek için bomu kaldırarak yangın topunu veya jet cihazını 38 metre yüksekliğe çıkarmaktır. Bu model esas olarak katlanabilir teleskopik kol yapısı, elektrikli uzaktan kumandalı yangın topu, tank gövdesi ve ikinci sınıf bir şasiden oluşmaktadır. Bom genellikle çok bölümlü teleskopik bir tasarıma sahiptir (örneğin iki bölümlü kol, üç bölümlü kol veya dört bölümlü kol) ve kolun ucuna elektronik uzaktan kumandalı bir yangın topu monte edilmiştir. İtfaiyeciler, yüksek irtifalarda bile elektrikli uzaktan kumanda cihazı aracılığıyla püskürtme açısını esnek bir şekilde ayarlayarak, su püskürtme, köpük püskürtme veya su püskürtme gibi yangın söndürme işlemlerini gerçekleştirebilirler. Bomun teleskopik hareketi, hidrolik silindir, zincir ve kılavuz tekerlek ile senkronize edilir. Yangın hortumu, teleskopik kolun bir tarafına sabitlenmiştir ve bom ile birlikte teleskopik olarak uzatılıp yükseltilir. Operatör, yangın söndürme operasyonunun esnekliğini ve verimliliğini sağlamak için döner tabla üzerindeki elektrikli kontrol kolu aracılığıyla bomun teleskopik ve dönüş hareketini kontrol edebilir. Ayrıca, 38 metrelik yüksek binalar için tasarlanmış jetli yangın söndürme aracı, çok uzun bir alanda çalışabilme özelliğine sahiptir ve üç boyutlu koordineli operasyonlar ve ultra hassas noktasal yangın söndürme gerçekleştirebilir. Yüksek binalar, geniş açıklıklı alanlar ve petrokimya tesisleri gibi karmaşık yangın sahneleri için uygundur. Aşağıda, teknik tasarım çizimlerinin detaylı bir analizi yer almaktadır. 1. Araç yapısı tasarımı Araç yapısı tasarımı, 38 metrelik yüksek kaldırma kapasiteli jetli itfaiye aracının temelini oluşturur ve esas olarak şasi, kaldırma kolu, döner tabla ve kabinden oluşur. Şasi, karmaşık yol koşullarında aracın stabilitesini ve taşıma kapasitesini sağlamak için yüksek mukavemetli çelikten yapılmıştır. Kaldırma kolu, maksimum 38 metre kaldırma yüksekliğine sahip çok bölümlü teleskopik bir tasarıma sahiptir. Kol çerçevesi, yalnızca mukavemeti sağlamakla kalmayıp aynı zamanda aracın ağırlığını da azaltan hafif alüminyum alaşımlı mal...

2D Teknik Tasarım Çizimi Isuzu Giga su ve köpüklü itfaiye aracı Araç fonksiyonlarının gerçekleştirilmesinde kilit noktadır. Tasarımı, yapı, sistem, malzeme ve süreç gibi birçok yönü kapsamlı bir şekilde ele almalıdır. Bilimsel tasarım ve üretim sayesinde, su tanklı köpük itfaiye aracı yangın kurtarma çalışmalarında önemli bir rol oynayabilir ve insanların can ve mal güvenliğini koruyabilir. Isuzu Giga su köpüklü itfaiye aracı, su tankeri ve itfaiye aracının fonksiyonlarını birleştiren özel bir araçtır. köpük itfaiye aracı Yangın söndürme ve kimyasal sızıntı giderme gibi acil durumlarda yaygın olarak kullanılmaktadır. Aşağıda su tanklı köpük itfaiye aracının teknik tasarım çiziminin detaylı bir analizi yer almaktadır. Motor ve Performans 2.500 devirde 205 beygir güç ve 506 Nm tork üreten 5.2 litrelik Isuzu 4HK1-TCG turboşarjlı dizel motorla donatılmıştır. Euro 5 emisyon standartlarına uygun olup, yakıt verimliliği ve düşük çevresel etki sağlar. Şasi Tasarımı Güçlendirilmiş Isuzu Giga 4X sınıfı FTR şasisi üzerine inşa edilen araç, 15.000 kg brüt araç ağırlığına (GVWR) sahiptir. Sağlam şasi, 4.800 mm'lik dingil mesafesiyle ağır hizmet tipi yangın söndürme operasyonlarını destekler ve denge sağlar. Yangın Söndürme Sistemi Entegre su ve köpük çift ajanlı sistem, dakikada 3.000 litre su ve 1.500 litre köpük püskürtme kapasitesine sahiptir. 60 metreye kadar erişim mesafesine sahip ön tarafa monte edilmiş bir monitör aracılığıyla çalıştırılır. Tank Kapasiteleri 6.000 litrelik paslanmaz çelik su deposu ve 1.000 litrelik köpük konsantresi deposu içerir. Her iki depoda da korozyona dayanıklı kaplamalar ve hızlı doldurma portları bulunur. Pompa Özellikleri Azami 10 bar basınca sahip santrifüj pompa ile çalışır. Ergonomik valf kontrolleri aracılığıyla eş zamanlı su/köpük tahliyesini veya bağımsız çalışmayı destekler. 1. Aracın genel yapısal tasarımı Isuzu Giga su ve köpüklü itfaiye aracının tüm araç yapısı tasarımı şasi, gövde, su deposu, köpük deposu, pompa odası ve işletme platformunu içerir. Şasi genellikle aracın taşıma kapasitesini ve stabilitesini sağlamak için ağır kamyon şasisi kullanır. Gövde, iyi darbe dayanımı ve yangın dayanımına sahip yüksek mukavemetli çelikten yapılmıştır. Su deposu ve köpük deposu sırasıyla su ve köpük yangın söndürme maddesini depolamak için kullanılır. 2. Su sistemi tasarımı Isuzu Giga su köpüklü itfaiye aracının temel bileşeni olan su sistemi, su pompası, su boruları, nozullar ve kontrol sistemini içerir. Su pompası, istikrarlı su basıncı ve akışı sağlayabilen yüksek basınçlı santrifüj pompa kullanır. Su borusu, aşırı ortamlarda normal çalışmayı sağlamak için yüksek basınca ve korozyona dayanıklı kauçuk veya kompozit malzemeler kullanır. 3. Köpük sistemi tasarımı Köpük sistemi bir köpük tankı, bir oranlama karıştırıcısı, bir köpük pompası ve bir püskürtme cihazından oluşmaktadır. Köpük söndürme maddesi köpük tankında depolanır ve oranlama karıştırıcısı, köpük çözeltisi oluşturmak için köpük maddesini belirli bir oranda suyl...
